Instalación

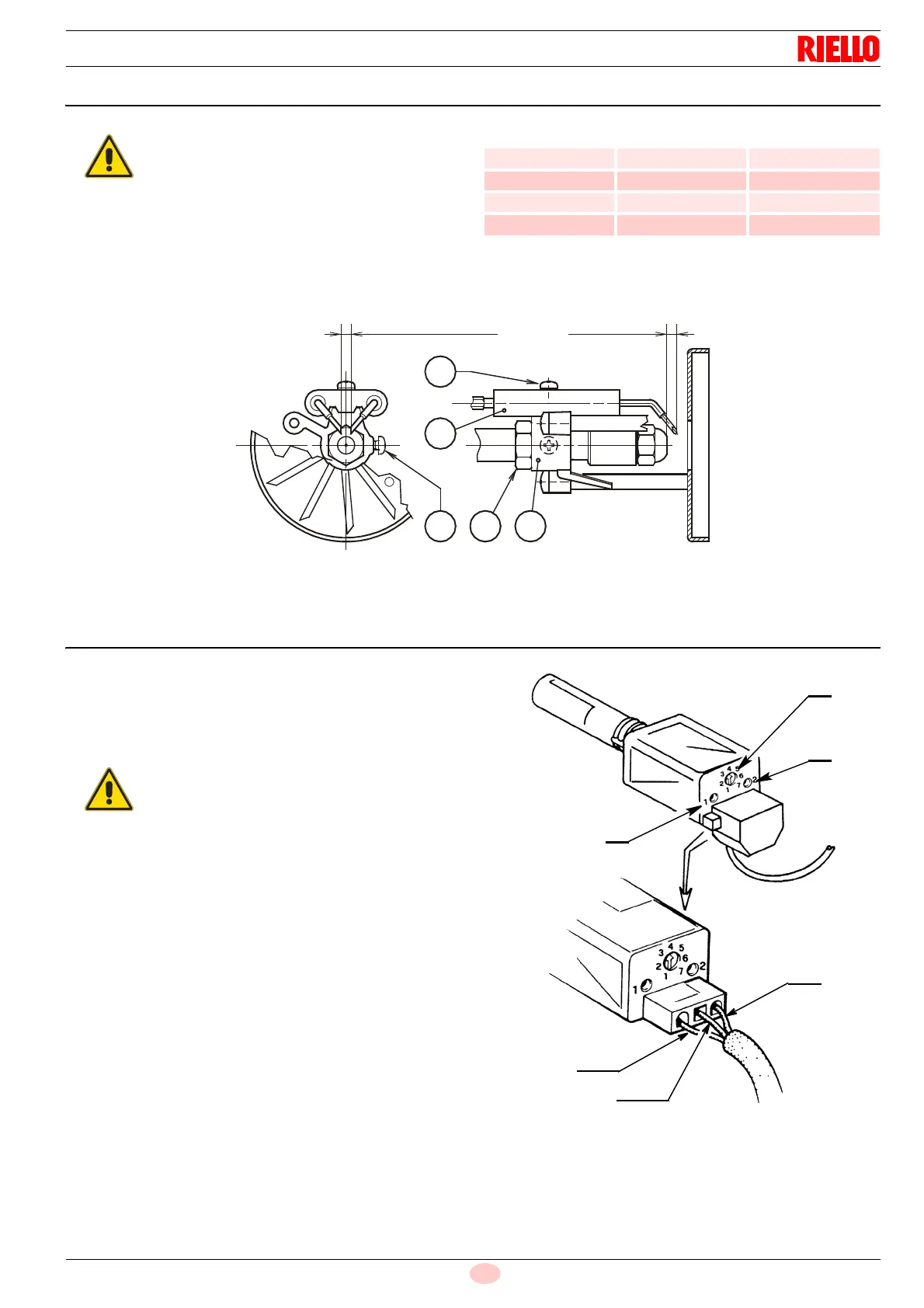

5.10 Regulación electrodos
Para realizar la regulación proceder de la siguiente manera:
 apoyar el conjunto soporte estabilizador 1)(Fig. 13) al porta-
boquilla 2)(Fig. 13) y bloquear con el tornillo 3)(Fig. 13).
 Para efectuar ajustes del grupo electrodos 5) aflojar el
tornillo 4)(Fig. 13).
Tab. E
5.11 Regulación sensor llama para quemadores RG1F - RG2F
El sensor de llama sale de fábrica en posición 4.
Consta de:
 potenciómetro 3)(Fig. 14) regula la sensibilidad.
 Led 1)(Fig. 14) indica la sensibilidad.
 Led 2)(Fig. 14) indica el funcionamiento.
Para realizar la regulación proceder de la siguiente manera:
 girar el índice del potenciómetro 3)(Fig. 14) en sentido anti-
horario hasta que el led 1)(Fig. 14) parpadee, definiendo así
el valor mínimo de la muesca.
 Girar el índice del potenciómetro 3)(Fig. 14) en sentido hora-
rio hasta determinar una luminosidad estable del led 1)(Fig.
14).
Considerar la calibración definitiva como el valor mínimo
detectado aumentando de a 1 ó 2 muescas.
 Controlar por lo menos después de 5 minutos de parada,
que la regulación realizada de ese modo permita un correcto
programa de arranque del quemador.
ATENCIÓN
Respetar las medidas de la Fig. 13.
Modelo A (mm) ± 0 B (mm)
RG2 4,5 - 0,5 4 5
RG3 4,5 - 0,5 6 7
RG1F 4,5 - 0,5 2,5 0,2
RG2F 4,5 - 0,5 4 5
Fig. 13
D5085
2
4
31
5
AB
ATENCIÓN
 En fase de pre-ventilación los led (1 y 2) per-
manecen apagados.
 El funcionamiento estable es indicado por
ambos led encendidos.
Fig. 14
Azul
Marrón
Negro
S7903
1
2
3
