Puesta en funcionamiento, calibración y funcionamiento del quemador

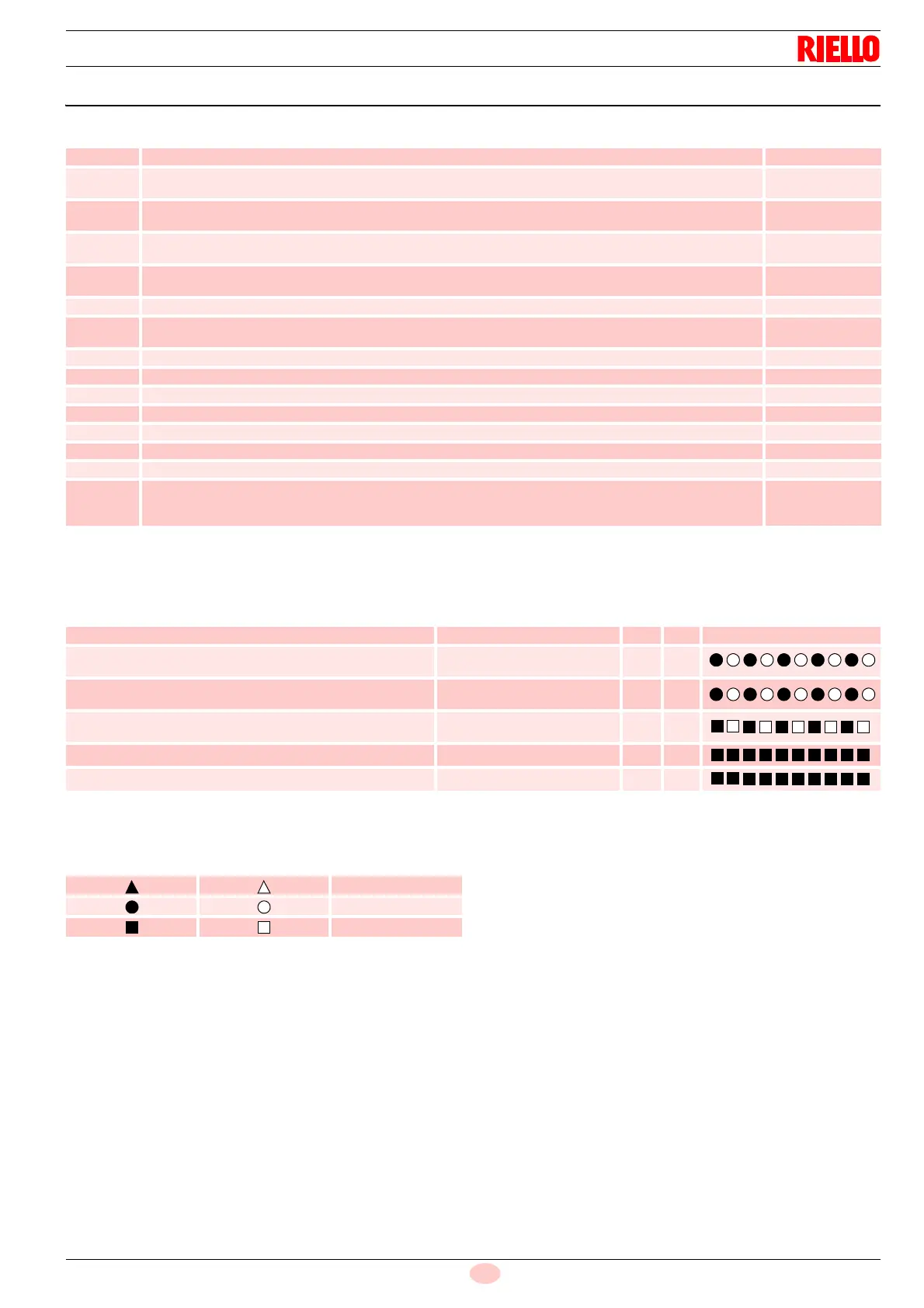

6.7 Tabla de los tiempos
Tab. I
6.7.1 Indicación del estado de funcionamiento
Tab. J
Leyenda
Tab. K
Símbolo Descripción Valor (seg)
t0 En modo espera: El quemador espera la solicitud de calor -
t1
Tiempo de espera para una señal de entrada: tiempo de reacción, la caja de control permanece en
espera de solicitud por t1
2
t1l
Presencia de llama o simulación de llama antes de requerir calor: la caja de control permanece
detenida.
25
t2
Tiempo de espera para la inicialización: intervalo de tiempo de verificación posterior al inicio de la
alimentación principal
4,5
t2l
Verificaciones de la presencia de luz extraña o llama parásita durante t2: espera de solicitud para
t2l, luego se bloquea: el motor no arranca
25
t3 Tiempo de pre-ventilación: el motor ventilador está en funcionamiento, después se activa la válvula 15
t3l
Control de la presencia de luz extraña o llama parásita durante la fase de pre-ventilación: la caja de
control se bloquea al expirar el tiempo t3l
25
t3i Tiempo de pre-encendido de la descarga 5
ts Tiempo de seguridad 5
t4i Tiempo total de encendido de la descarga 15
t4l Tiempo de reacción de desactivación válvula a causa de una pérdida de llama 1
t5i Tiempo de post-encendido de la descarga 3
- Tiempo necesario para desbloquear la caja de control con el pulsador de desbloqueo 0,4
Tiempo necesario para desbloquear la caja de control con el desbloqueo a distancia 0,8
tr
Reciclado: n° máx. 3 repeticiones de la secuencia completa de arranque en caso de pérdida de
llama durante el funcionamiento; la acción final en el último intento luego de la falla en la llama es
un bloqueo
3
repeticiones
Estado
Color del pulsador
de desbloqueo
Segundos Código color
Espera solicitud de calor - - - -
Espera solicitud de calor con ventilación continua
ANARANJADO
Parpadeo
0,5 2,5
Pre-ventilación o pre-ventilación larga
ANARANJADO
Parpadeo
0,5 0,5
Tiempo de seguridad sin llama
VERDE
Parpadeo
0,5 0,5
Tiempo de seguridad con llama VERDE - -
Posición de funcionamiento normal VERDE - -
ON OFF Código color
ROJO
ANARANJADO
VERDE
