5.13.6 Instalaciones por depresión

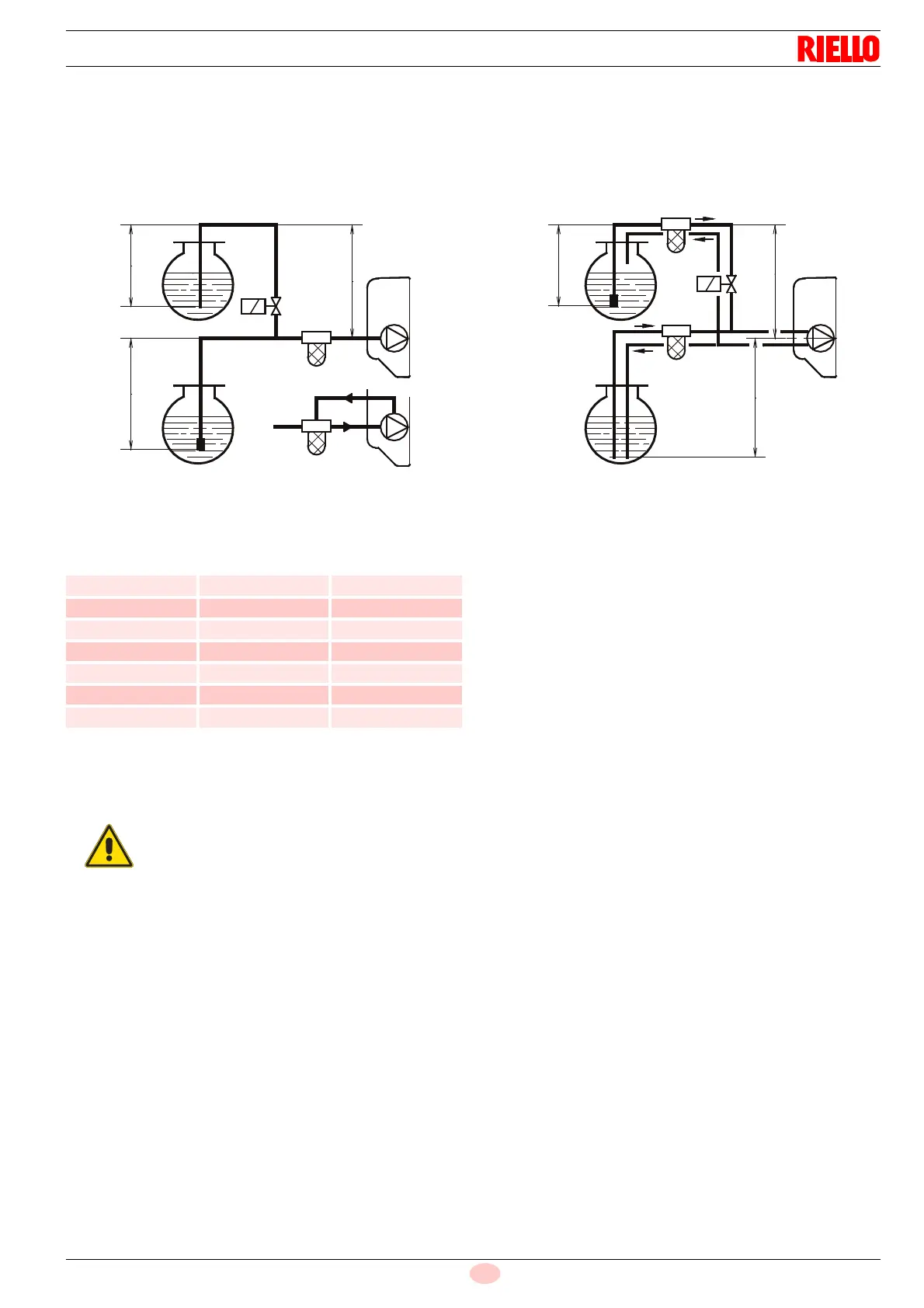

Las instalaciones por depresión (Fig. 21) presentan una presión
del combustible negativa (depresión) en la entrada del quema-
dor.
Usualmente el depósito es más bajo que el quemador.
Tab. G
H = Desnivel
L = Longitud máx. del tubo de aspiración
Ø = Diámetro interior del tubo
Fig. 21
H
máx. 4 m
máx. 4 m
H
H
H
S9667
AB
H
metros
L metros
Øi (8 mm) Øi (10 mm)
0 35 100
0,5 30 100
1 25 100
1,5 20 90
2 15 70
3 8 30
3,5 6 20
ATENCIÓN
El instalador debe garantizar que la depresión
de alimentación nunca supere 0,4 bar (30 cm
Hg).
Por encima de este valor se produce una des-
gasificación del combustible.
Las tuberías deben ser perfectamente hermé-
ticas.
