Anschluss an die Hausleitung
Für den Anschluss der Maschine sollte ein erfahrener Elektriker hinzugezogen werden. Vor
dem Anschluss ist die Richtigkeit der Betriebsspannung zu prüfen:
-bestätigen Sie, dass die Netzspannung Ihrer Maschine mit der Spannung in ihrem Workshop
übereinstimmt;
-das Anschlussdose auf der Rückseite der Maschine öffnen (Abb. 3);

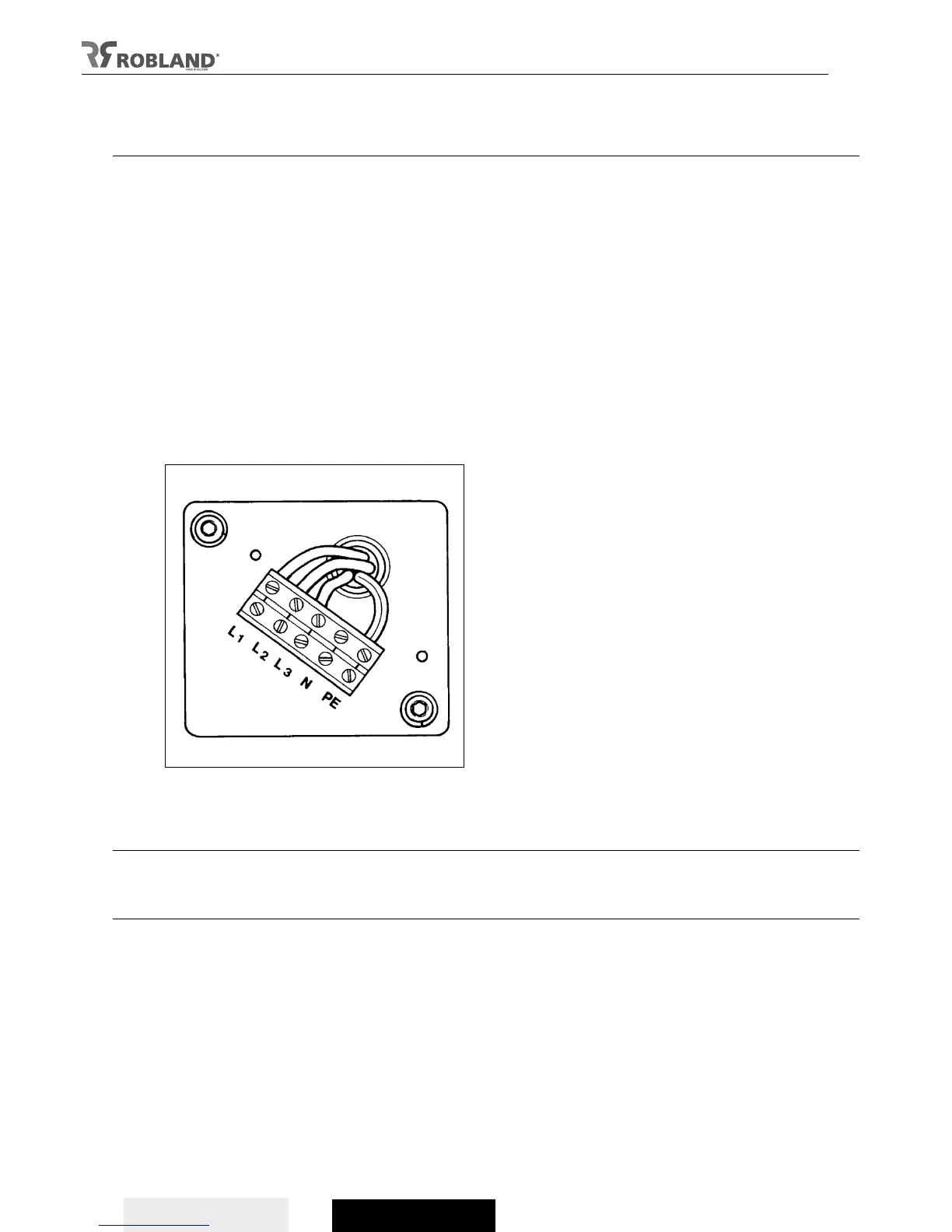

-die 3 Phasen an die Klemmen L1, L2, L3 (Abb. 4) anschließen;
-wenn es einen Neutral (blau) gibt, muss er mit dem Terminal N verbunden sein;
-die Erde (grün + gelb) an das mit dem Symbol Erde markierte Terminal anschließen;
-vergewissern Sie sich, dass die Spindel vor dem Start des Motors frei läuft.
Achtung!
- Vergewissern Sie sich, dass die Spindel vor dem Start des Motors freiläuft und alle nötigen
Schutzausrüstung ist am Stelle vor die Inbetriebnahme.
- Prüfen Sie die Drehrichtung des Motors. Dieser Test sollte am Spindel-Motor bei 3000 rpm
durchgeführt werden. Die Drehrichtung muss von oben, im Uhrzeigersinn gesehen werden. Sollte die
Drehrichtung falsch sein, müssen die Phasen L1 und L2 ausgetauscht werden. Für die Sicherheit muss
dies ohne Werkzeuge auf der Spindel durchgeführt werden.
Netzanschluss
Elektrische potentielle Motor Spindel: 7,5pK (5,5kW S1) - option 10pK (7,5kW S1)
Elektrische potentielle Motor auf/ab-vorne/hinten: 0,1kW
Durchmesser Anschlusskabel: 2,5 mm
2
Nennstrom: 11A (5,5 kW S1), 15A (7,5 kW S1)
Interne Sicherung Strom: 3x230V – 25A of 3x400V – 16A
Anschluss: 3x230V + earth of 3x400V + earth
Frequenz: 50 Hz
