Verschieben der Zapfenschneidetisch
Die komplette Zapfenschneideinrichtung für profiling und Kalibrierung ist auf die Schiebetisch montiert
und ist auf dem gleichen Niveau wie die Spindel-Tabelle.
Um den Operator zu schützen, wenn Zapfenschneiden, ist eine zusätzliche Not-Halt auf die
Unterstützung durch die Schiebetisch. Die Zapfenschneidetisch (Abb. 13,4) schiebt über die Spindel-
Tisch und ist bedienbar durch lösen den Griff (Abb. 13.3) 1/2 Umdrehung.
Als nächstes muss die Zapfenfrästisch so nah wie möglich an das Tool und blockierte mit dem Griff (Abb.
13.3) platziert werden. Das ganze System kann mittels ein Drehknopf (Abb. 13.2) gesperrt werden.
Die Stützfüße der Tabelle-Schlitten können in der Höhe eingestellt werden, nach dem Festlegen des Kurs
der Schiebetisch.
Entsperren des Bolzens das Anpassung-Pad hält und auf den Boden gelegt und Schraube zu sperren.
Durch beide Griffe (Abb. 13.12), die erste an der Vorderseite des Schiebetisch, die zweite auf der
Rückseite, können die verschiebbaren Tisch Balken nach vorne und zurück zu verändern den Lauf der
der Schiebetisch verschoben werden. Diese Handles müssen 1/2 Umdrehung gelockert werden,
Schiebetisch, positionieren Sie den Schlitten in der Funktion des Stückes Holz bearbeitet werden können.
Werkstück-Spannvorrichtung
Lösen Sie die Klemmhebel Griffe (Abb. 14.1) um die horizontalen Brücke zur Höhe des Holz-Schiebers
passen Sie den Drehknopf (Abb. 14.2) zu befreien.
Nach dem Einstellen der Höhe müssen die Schließkraft Griffe gut angezogen werden. Das Holz oder das
Stück bearbeitet werden, wird mit dem exzentrischen Schieber nach unten geschoben. Hierzu drücken
Sie den Griff (Abb. 14.3).
Um die Tabelle-Erweiterung beim Arbeiten mit der Frässpindel verwenden, muss der Ellbogen-Schutz
Weg gekippt werden. Heben Sie den Schutz um lösen es von der Schleuse, dann schwenken Sie ihn 90
Grad und legen Sie es wieder an der Schraube mit der Eröffnung des Schutzes. Jetzt wird der Ellbogen-
Schutz nicht behindern, beim Zapfenschneiden.

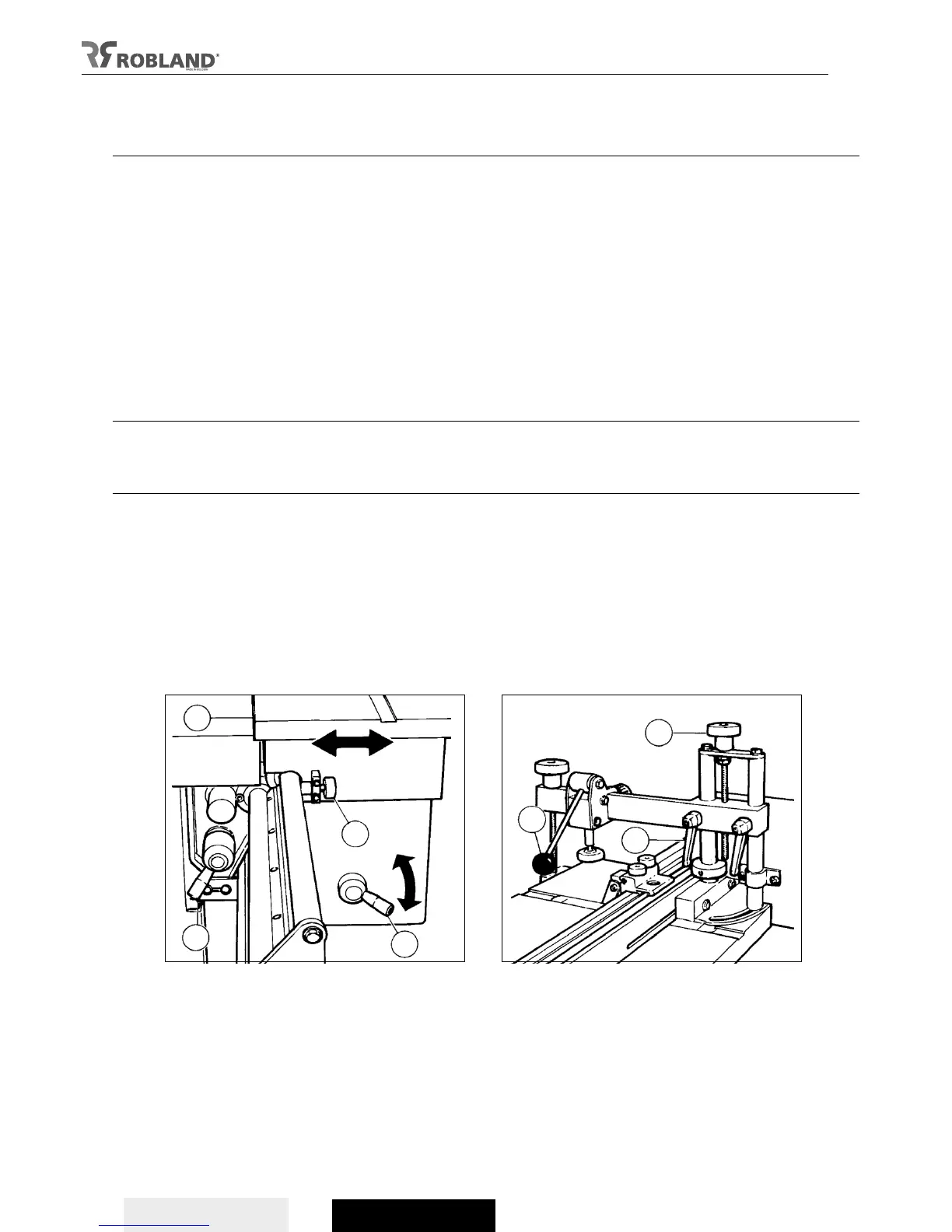

Abb.14a Abb.14b
