Bogenfräsanschlag
Achtung!
Zum Schablonenfräsen ist der Gebrauch einen Bogenfräsanschlag zwingend vorgeschrieben für
Werkzeuge mit einem maximalen Durchmesser von 180 mm zu verwenden.
Fräsdorndurchmesser = 50 mm.

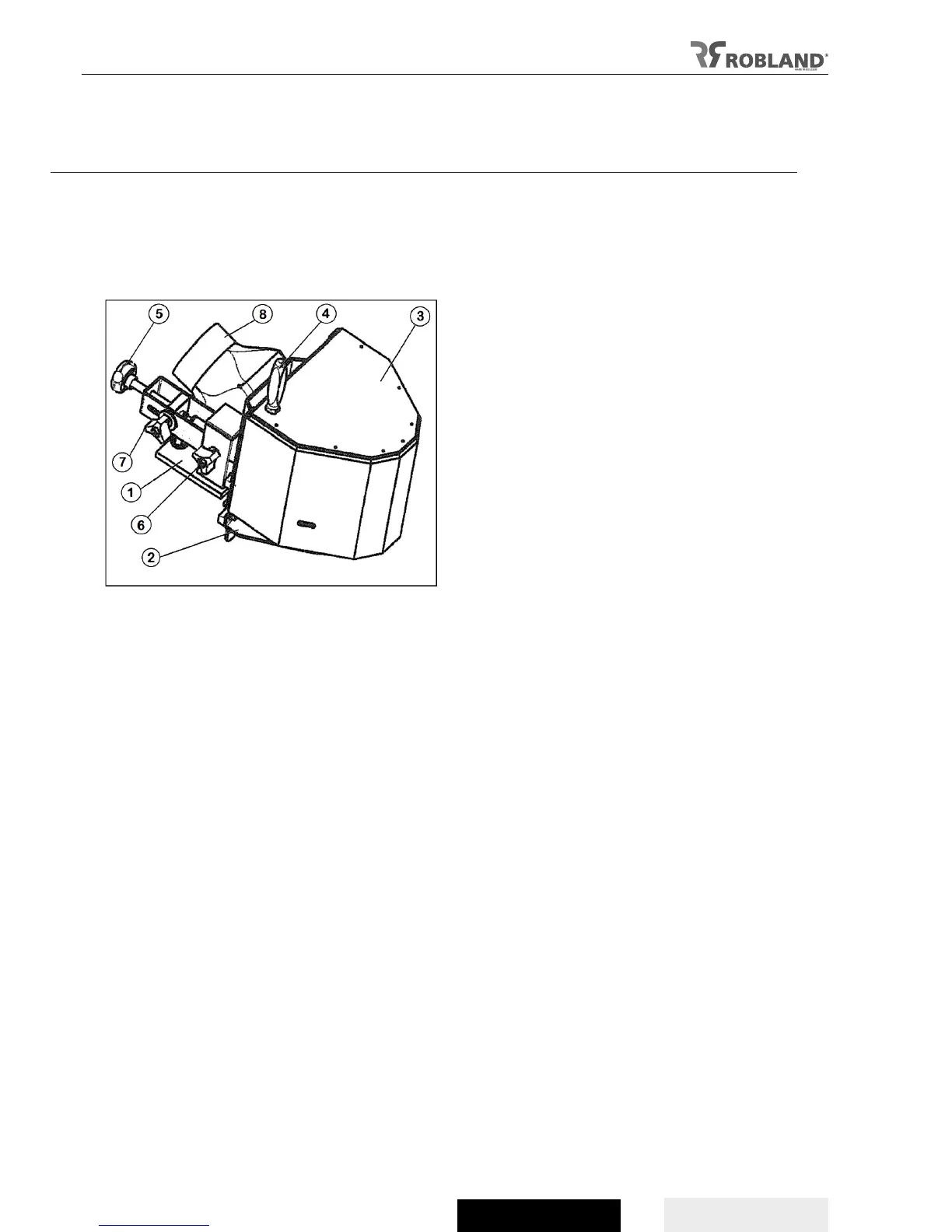

Abb. 13
Aufbau
Fräsanschlag mit der Feststellschraube und dem Passtift auf der Tischplatte befestigen (entsprechende
Bohrungen sind in der Tischplatte vorhanden).
Einstellung
- Führungs-Anlaufring (2) nach der Werkstückhöhe und Werkstückposition einstellen, Andruckring in der
Höhe so einstellen, dass er noch einen leichten Drück ausübt, horizontal so einstellen, dass er das
Werkstück maximal abdeckt. Die Frästiefenwird mit dem Feststellknopf (5) vorgenommen.
- Passen Sie die Höhe des Schiebers in Abhängigkeit von der Dicke des Holzes – ein leichter Druck des
Schiebers auf dem Holz ist wünschenswert. Verlegenheit mit Inbus-Schlüssel.
- Horizontal: fix mit den 2 Griffen (6-7), maximal das Werkstück nach dem Durchmesser des Werkzeugs
zu schützen.
Anlauffräsen
- In der Regel ist das Holz mit dem Werkzeug montiert unter der Anleitung Vorlage behandelt. Vor dem
Start, überprüfen Sie die Sperrung der alle Griffe.
- Das Holz wird entlang der geraden Teil der Vorlage geführt. Behandlung erfolgt schrittweise, mit
maximal auf den Index der Vorlage (dieser Index ist überall in dem horizontalen Schieber). Der Holz-
Leitung (3), angeschlossen an den Zaun ersetzt das Messgerät beim Kalibrieren mit einem Lager Halt.
Der Betreiber ist verpflichtet, der Leitung (3) die ausgeliefert wird mit dem Anschlag zu verwenden. Es ist
ratsam, den Holz-Schieber (4) auf dem Holz anzupassen und auf maximale frontal Schirm setzen.
