Seite /
Page
- 104 -
17.03.2005 / TPa
AT Fahrzeugserie
AT Vehicle-Series
© 2005

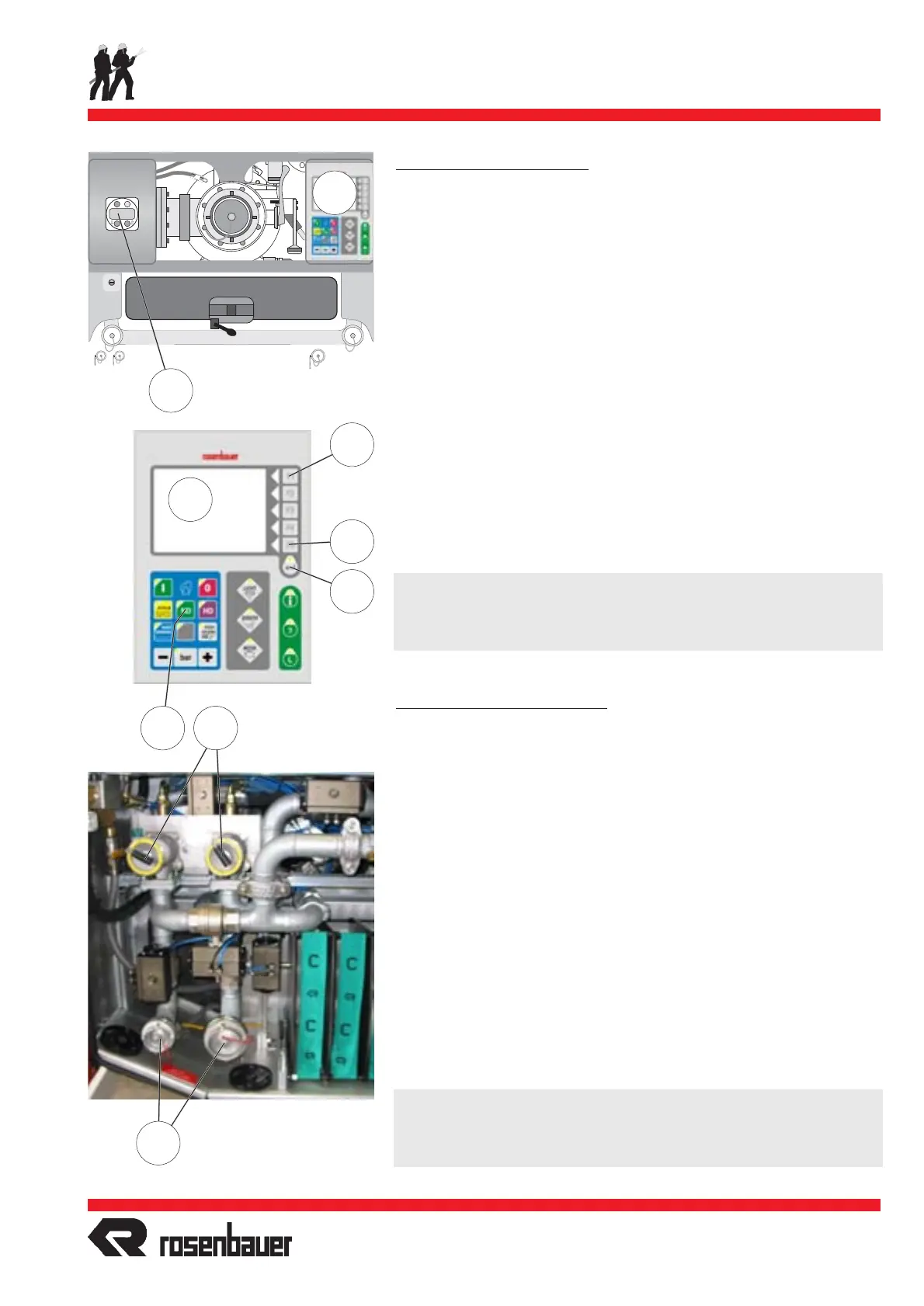

Schaumbetrieb mit CAFS *
- Gewünschte SM-Zumischrate am Steuerteil (N5) einstellen.
- Foam PRO bzw. CAFS aktivieren:
◊ Schalter (S319) drücken.
◊ Alle weiteren Bedienschritte für den Betrieb des CAFS
entnehmen Sie bitte der separaten Betriebsanleitung des
"Compressed Air Foam Systems (CAFS)".
- CAFS-Druckabgang öffnen - Schalter (S327) drücken:
◊ Neues Bild wird auf dem Display (N7) angezeigt. Hier
werden die elektropneumatisch schaltbaren Normaldruck-
abgänge, die am Fahrzeug eingebaut sind, dargestellt.
Durch die zugewiesenen Schalter (SF1-SF5) können die
Abgänge geöffnet und geschlossen werden.
- Gewünschte CAFS-Druckabgänge öffnen:
◊ Entsprechende Schalter (SF_) drücken.
- Gewünschte Schaumqualität am jeweiligen Equalizer (J100)
einstellen.
WICHTIG !
Nach jedem Schaumbetrieb ist die Anlage zu spülen - siehe "Spülen
nach Schaumbetrieb".
Pumpenbetrieb vom Heck aus
Pump Operation from rear Control Panel
J100
J11c
N7
N7
S319
N5
S327
SF1
SF5
Foam Operation with CAFS *
- Adjust the desired foam admixing rate on computer (N5).
- Activate Foam PRO resp. CAFS:
◊
Press switch (S319).
◊
For further operation of CAFS please refer to separate
operation manual "Compressed Air Foam Systems (CAFS)".
- Open CAFS discharge valve(s) - press switch (S327):
◊
A new picture will be shown on display (N7, indicating the
electropneumatically controlled normal pressure outlets
installed on the vehicle. By using the corresponding
switches (SF1-SF5) these discharge valves can be opened
and closed.
- Open desired CAFS pressure outlet:
◊
Press corresponding switch(es) (SF_).
- Adjust desired foam quality by using approprirate equalizer
(J100).
ATTENTION !
The pump system must be flushed after each foam operation -
please refer to the "Flushing after Foam Operation" chapter.
