Seite /
Page
- 97 -
17.03.2005 / TPa
AT Fahrzeugserie
AT Vehicle-Series
© 2005

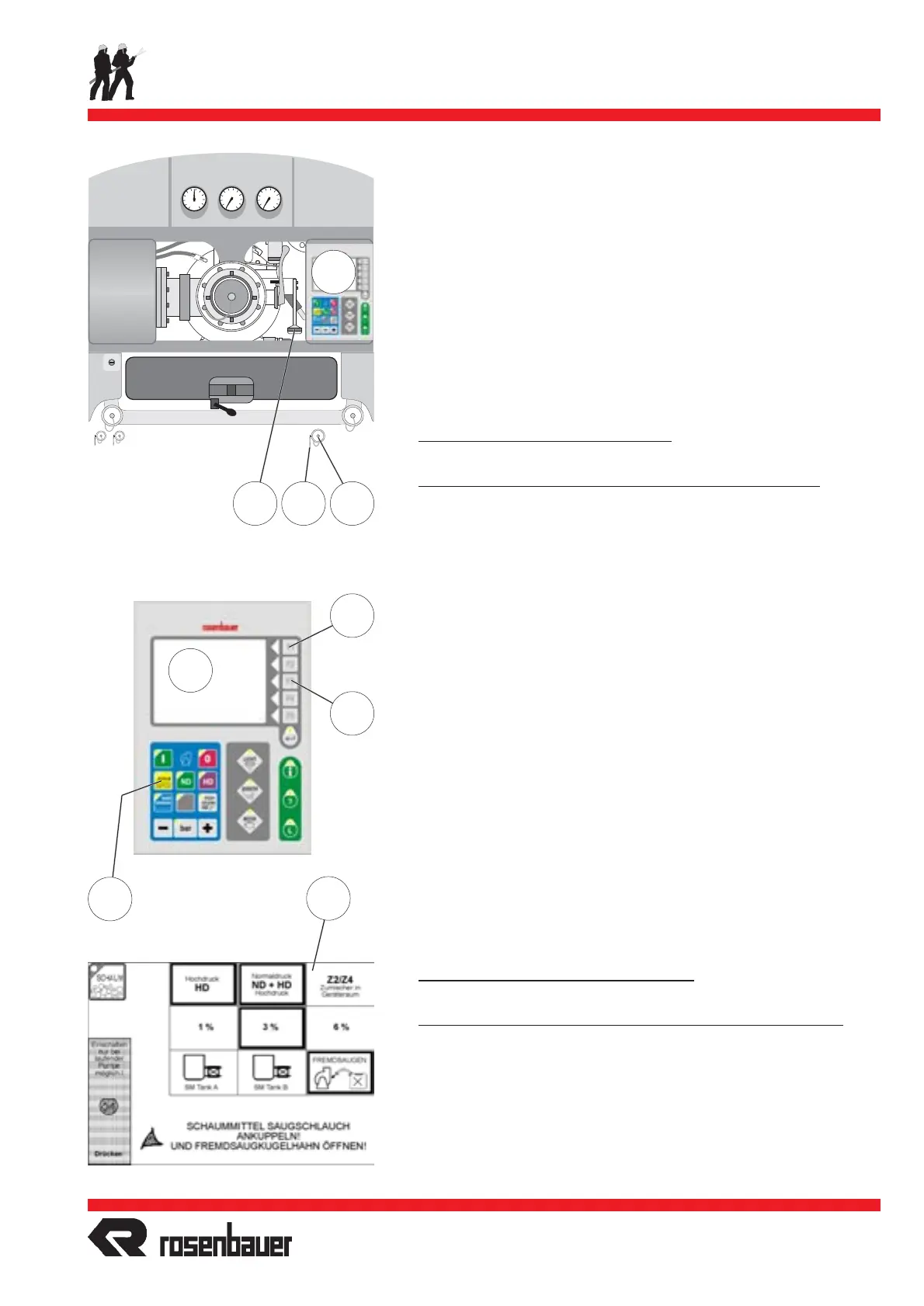

Schaumbetrieb mit HD-FIX MIX **
- Ne-Pi-Ro mit Schaumaufsatz versehen.
- Pumpenanlage wie im Kapitel
◊ "Tanksaugbetrieb" oder
◊ "Ansaugen von offener Wasserstelle" beschrieben,
betreiben.
- Umschaltventil (J19) nach unten ziehen.
- Schalter (S326) drücken:
◊ Bild (127) wird auf dem Display (N7) angezeigt.
- HD-FIX MIX mittels Schalter (SF1) auswählen.
VOM SCHAUMMITTELTANK:
- Gewünschten Schaummitteltank mittels Schalter (SF3) auswählen.
VON EXTERNEM SCHAUMMITTELBEHÄLTER:
- Schaummittelsaugschlauch am Schaummittelfremdsaugan-
schluss (J47) ankuppeln und das freie Ende in den Schaum-
mittelbehälter geben.
- Schaummittelfremdsaugventil (J46) öffnen.
** Wunschausführung; Einbau nur bei NH-Pumpentypen möglich
Foam Operation with HP-FIX MIX **
- Provide high pressure fog gun with foam extension.
- Operate pump as mentioned in the
◊
"Tank Suction Operation" or
◊
"Drafting Operation from Open Water Source" chapter.
- Pull down selector valve (J19).
- Press switch (S326):
◊
Picture (127) will be shown on display (N7).
- Select HP-FIX MIX by using switch (SF1).
FROM FOAM COMPOUND TANK:
- Select the desired foam compound tank by using switch (SF3).
FROM EXTERNAL FOAM COMPOUND CONTAINER:
- Connect foam suction hose to the foam drafting connection
(J47) and put the opposite end into a foam compound
container.
- Open foam drafting valve (J46).
** Optional installation, only possible with NH-pump types
Pumpenbetrieb vom Heck aus
Pump Operation from rear Control Panel
J46 J47
N7
127
S326
N7
SF1
SF3
J19
