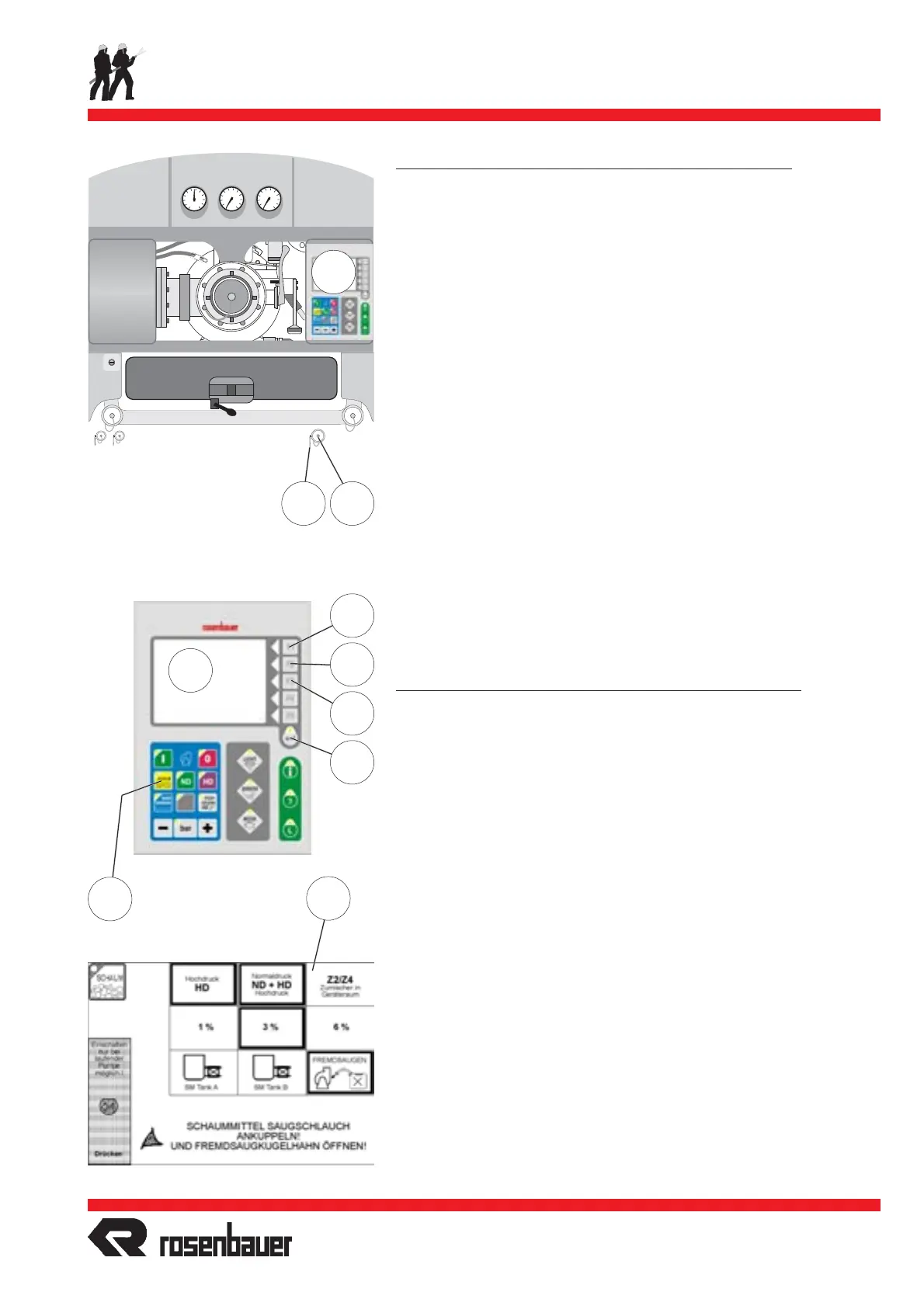

Pumpenbetrieb vom Heck aus
Pump Operation from rear Control Panel
J46 J47
N7
127
S326
N7
SF1
SF2
SF3
S319
Vorgangsweise mit externem Schaummittel-Behälter
- Pumpenanlage wie im Kapitel
◊ "Tanksaugbetrieb" oder
◊ "Ansaugen von offener Wasserstelle" beschrieben, betreiben.
- Druckschläuche mit Schaumrohren versehen.
- Schaummittelsaugschlauch am Schaummittelfremdsauganschluss (J47)
ankuppeln und das freie Ende in den Schaummittelbehälter geben.
- Schaummittelfremdsaugventil (J46) öffnen.
- Schalter (S326) drücken:
◊ Bild (127) wird auf dem Display (N7) angezeigt.
- ND-FIX MIX mittels Schalter (SF1) auswählen.
- Gewünschte Zumischrate mittels Schalter (SF2) auswählen.
- Schaummittelfremdsaugen mittels Schalter (SF3) auswählen.
- Schaummittelvormischer aktivieren:
◊ Schalter (S319) drücken. Das Treibwasserventil wird geöff-
net und die dem Wasserdurchfluss entsprechend dosierte
Schaummittelmenge wird dem Treibwasserstrom beigemischt.
- Druckausgänge öffnen.
- Pumpendruck auf den gewünschten Wert regeln.
- Das Schaummittel wird jetzt aus dem externen Schaummittel-
behälter bezogen und entsprechend der eingestellten Zumisch-
rate dem Wasser beigemischt.
Procedure with an external foam compound container
- Operate pump as mentioned in the
◊ "Tank Suction Operation" or
◊ "Drafting Operation from Open Water Source" chapter.
- Provide pressure hoses with foam branch pipes.
- Connect foam suction hose to the foam drafting connection (J47)
and put opposite end into a foam compound container.
- Open foam drafting valve (J46).
- Press switch (S326):
◊ Picture (127) will be shown on display (N7).
- Select NP-FIX MIX by using switch (SF1).
- Select the desired foam admixing rate by using switch (SF2).
- Select the foam compound container by using switch (SF3).
- Activate normal pressure foam proportioner:
◊ Press switch (S319). The foam induction valve will be
opened and the corresponding quantity of foam compound is
mixed to the water flow.
- Open discharge valve(s).
- Increase pump speed slowly to desired pressure.
- The foam compound will be sucked out of the foam compound
conainer and water/foam mixture, according the preadjusted
admixing rate, is created.
