Seite /
Page
- 73 -
17.03.2005 / TPa
AT Fahrzeugserie
AT Vehicle-Series
© 2005
Pumpenbetrieb vom Fahrerhaus aus
Pump Operation from Driver´s Cabin
Pumpenbetrieb vom Fahrerhaus aus
Werferbetrieb - Beschreibung der Bedienungselemente des RM 8 E
Der Werfer wird mittels Steuerknüppel vom Fahrerhaus aus fern-
bedient.
Der Werfer folgt den Bewegungen des Steuerknüppels.

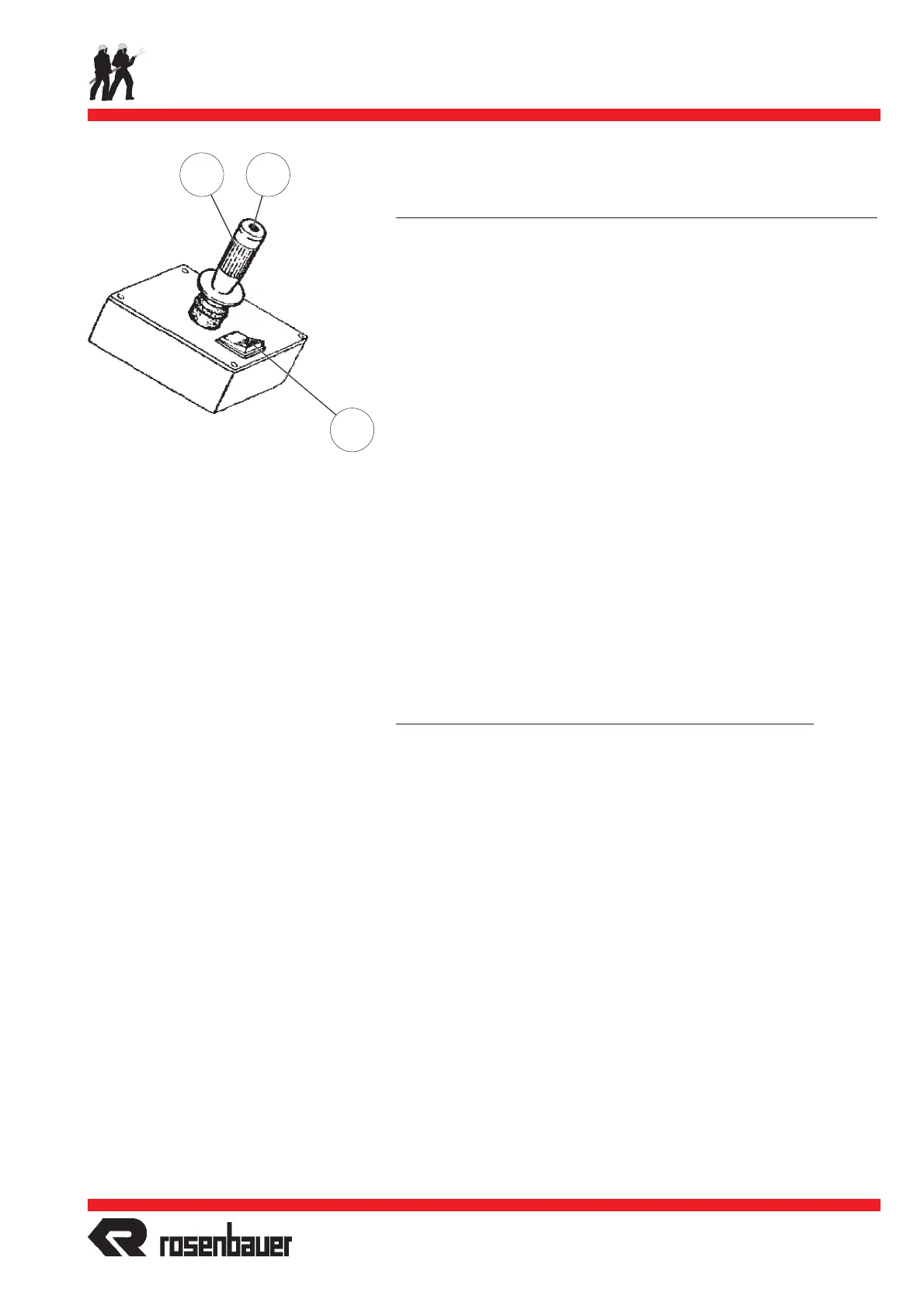

19 Steuerknüppel für RM 8 E
S80 Schalter integriert für Werferventil
S81 Schalter: Düsenverstellung - Sprühstrahl / Vollstrahl
S81
19 S80
Pump Operation from Driver´s Cabin
Turret operation - description of the controls of RM 8 E
The turret will be controlled via joystick from the driver´s cabin.
The turret follows the movements of the joystick.
19 joystick for RM 8 E
S80 integrated switch for turret discharge valve
S81 switch: nozzle adjustment - spray / stream
