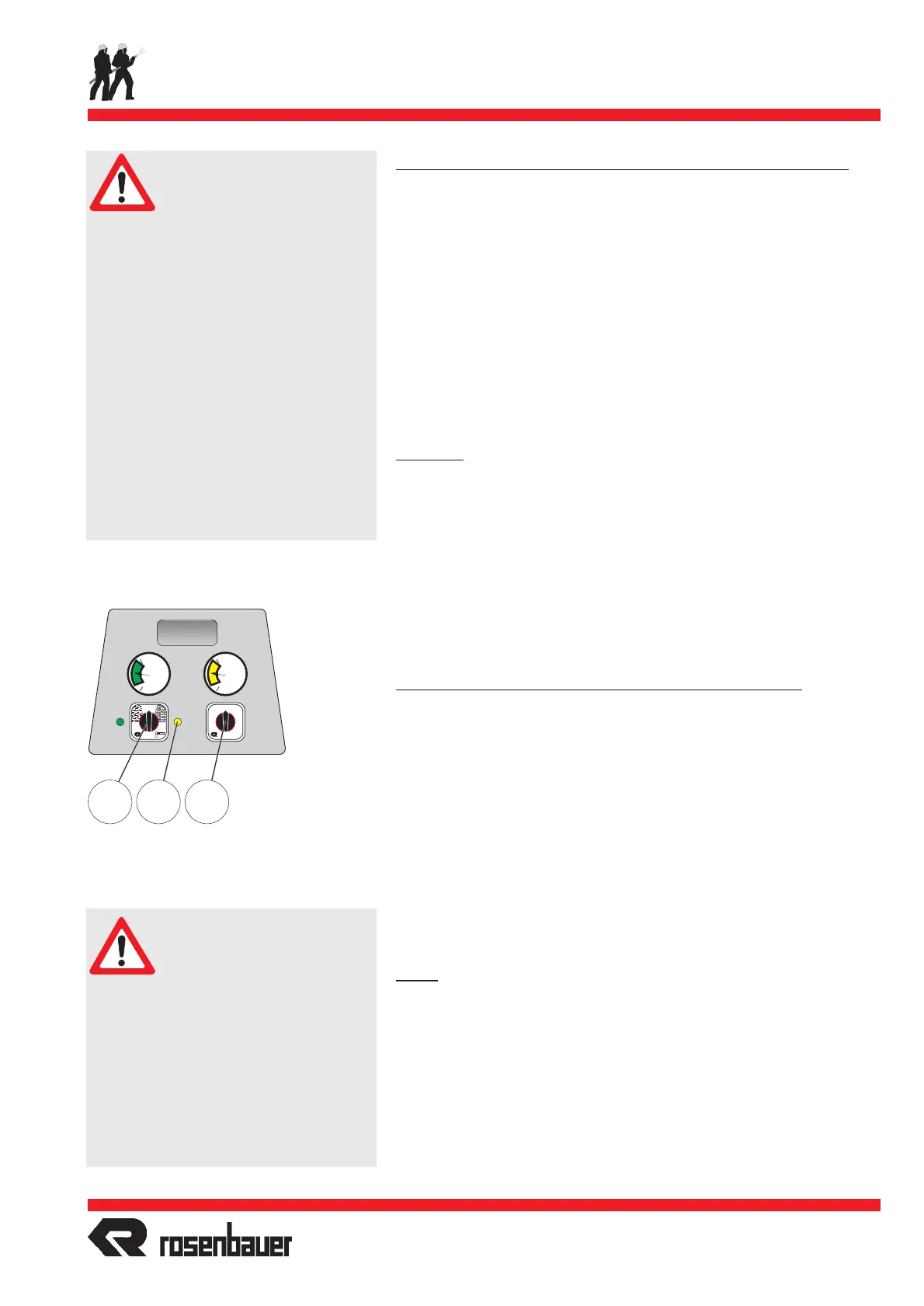

Werferbetrieb
Turret Operation
Turret RM 24 M - operation with water or water/foam
- Operate pump as mentioned in the
◊ "Tank Suction Operation" or
◊ "Drafting Operation from Open Water Source" or
◊ "Supply Operation / Hydrant Operation" chapter.
- Direct the turret to desired position.
- Operation with water:
◊ Toch switch (S5) to "
1
/211
o´clock
" position.
- Operation with water/foam compound mixture:
◊ Toch switch (S5) to "
1
/211
o´clock
" and "
1
/22
o´clock
" position.
Note:
If the pump system is already operating with water/foam com-
pound mixture - pilot lamp (H10) illuminates; turn
switch (S5) to "
1
/211
o´clock
" position.
- The pump pressure and throwing range can be adjusted to the
desired value by using switch (S9) or manualy by the machinist.
- For further operation details please refer to separate operation
manual of turret RM 24 M.
ACHTUNG !
Der Werferbetrieb darf nur
bei stehendem Fahrzeug
und von geschultem Personal durchge-
führt werden!
Bei Arbeiten am Fahrzeugdach ist be-
sondere Vorsicht geboten; kein Fahr-
betrieb solange sich Personen am
Fahrzeugdach befinden -
Absturtzgefahr!
Aus Sicherheitsgründen muss sich der
Bedienungsmann des Werfers mittels
Karabiner seines Feuerwehrgurtes und
unter Verwendung einer kurzen
Sicherheitsleine an der Sicherungsöse
im Bereich des Werferflansches ein-
hängen.
Werfer RM 24 M - Betrieb mit Wasser oder Wasser/Schaum
- Pumpenanlage wie im Kapitel
◊ "Tanksaugbetrieb" oder
◊ "Ansaugen von offener Wasserstelle" oder
◊ "Hydrantenbetrieb / Einspeisbetrieb" beschrieben, betreiben.
- Werfer in Angriffsstellung bringen.
- Wasserbetrieb:
◊ Schalter (S5) auf Position "
1
/211
UHR
" antasten.
- Wasser/Schaumbetrieb:
◊ Schalter (S5) auf Position "
1
/211
UHR
" und "
1
/22
UHR
" antasten.
Hinweis:
Wird die Pumpenanlage bereits mit Wasser/Schaum betrieben -
Kontrolllampe (H10) leuchtet, dann den Schalter (S5) nur auf
Position "
1
/211
UHR
" antasten.
- Pumpendruck und Wurfweite mittels Schalter (S9) oder durch
den Maschinisten auf den gewünschten Wert erhöhen.
- Weitere Bedienungschritte entnehmen Sie bitte der separaten
Betriebsanleitung für RM 24 M.
CAUTION !
Work on vehicle‘s roof per-
mitted only whilst vehicle is
parked and by personnel familiar with
the system.
Take care when working on the vehicle
roof - danger of falling!
For safety reasons the operator has to
connect the spring hook of his personal
fire men´s belt to the safety eye (85) by
using a short safety rope.
