Seite /
Page
- 118 -
17.03.2005 / TPa
AT Fahrzeugserie
AT Vehicle-Series
© 2005

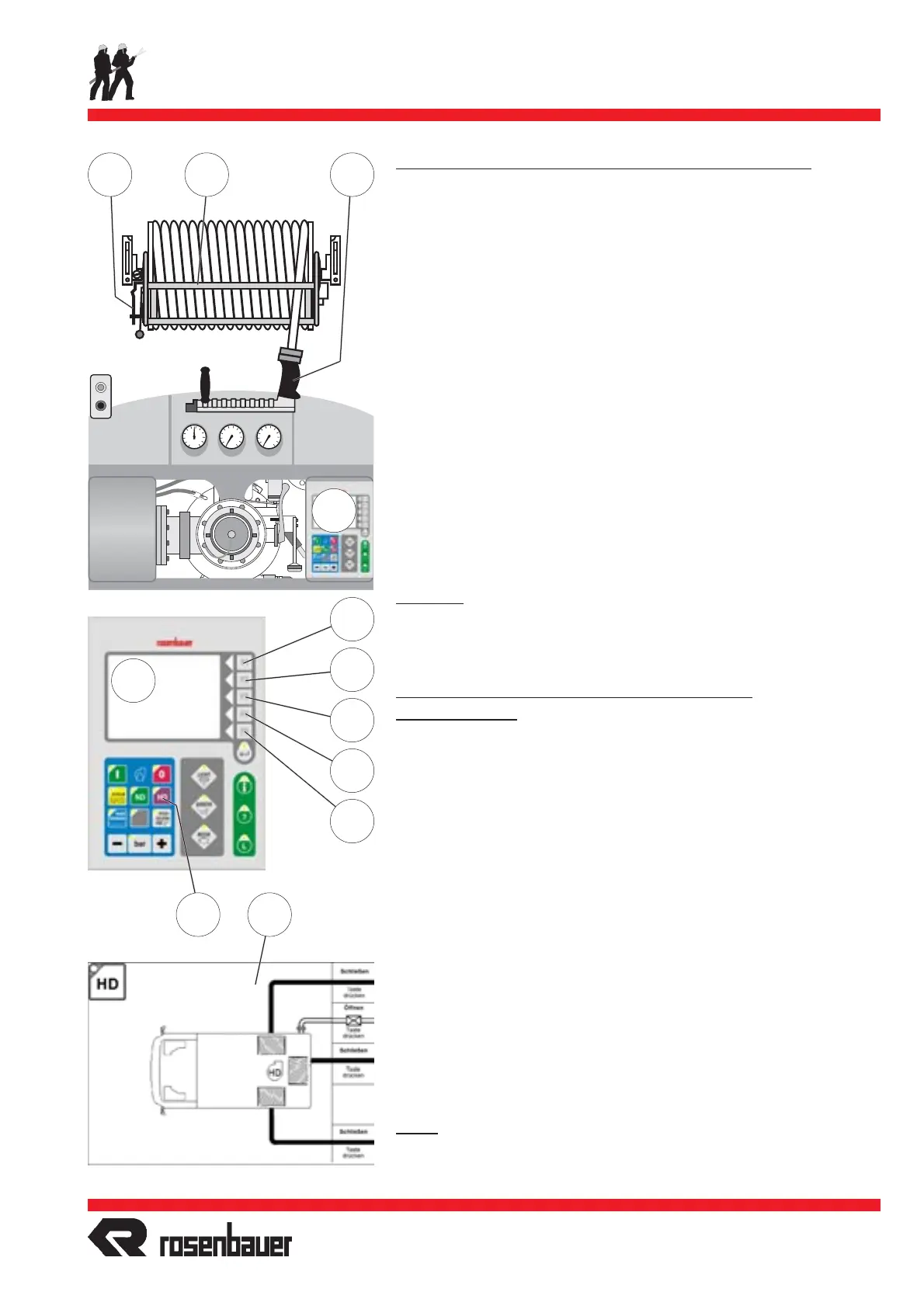

Bedienung der Schnellangriffseinrichtung
Operation of Rapid Intervention Installation
Hochdruck-Schnellangriffseinrichtung - Schaumbetrieb **
- Pumpenanlage wie im Kapitel Bedienung der Pumpe
◊ "Schaumbetrieb mit HD-FIX MIX" beschrieben, betreiben.
- Haspelbremse (Z102) lösen, Löschpistole (J97) aus der Halte-
rung entnehmen.
- Ne-Pi-Ro mit Schaumaufsatz bestücken.
- Schlauchfenster (26) in die oberste Position bringen.
- Benötigte Schlauchlänge von der Haspel abziehen und Haspel-
bremse (Z102) wieder fixieren.
- Schalter (S328) drücken:
◊ Bild (129) wird auf dem Display (N7) angezeigt. Hier wer-
den die elektropneumatisch schaltbaren Hochdruckabgänge,
die am Fahrzeug eingebaut sind, dargestellt. Durch die zuge-
wiesenen Schalter (SF1-SF5) können die Abgänge geöffnet
und geschlossen werden.
- Gewünschte Hochdruckabgänge öffnen:
◊ Entsprechende Schalter (SF1-SF5) drücken.
** Einbau nur bei NH-Pumpentypen möglich
Hinweis:
Zur Erreichung einer guten Schaumqualität sollte die Pumpenan-
lage mit Drücken über 30 bar betrieben werden!
High Pressure-Rapid Intervention Installation -
Foam operation **
- Operate pump as mentioned in the
◊
"Foam Operation with HP-FIX MIX" chapter.
- Release hose reel brake (Z102), remove Ne-Pi-Ro (J97) from
storage.
- Provide high pressure fog gun with foam extension.
- Lift the hose window (26) to top position.
- Pull out length of hose desired and lock brake (Z102) again.
- Press switch (S328):
◊
Picture (129) will be shown on display (N7). The
electropneumatically controlled high pressure outlets in-
stalled in the vehicle will be displayed. By using the corre-
sponding switches (SF1-SF5) the discharge valves can be
opened and closed.
- Open desired high pressure outlet:
◊
Press corresponding switch (SF1-SF5).
** Installation only possible at NH-pump types
Note:
For best foam quality, operate pumping installation with pressure
more than 30 bar!
N7
N7
129
Z102 26 J97
SF1
SF2
SF3
SF4
SF5
S328
