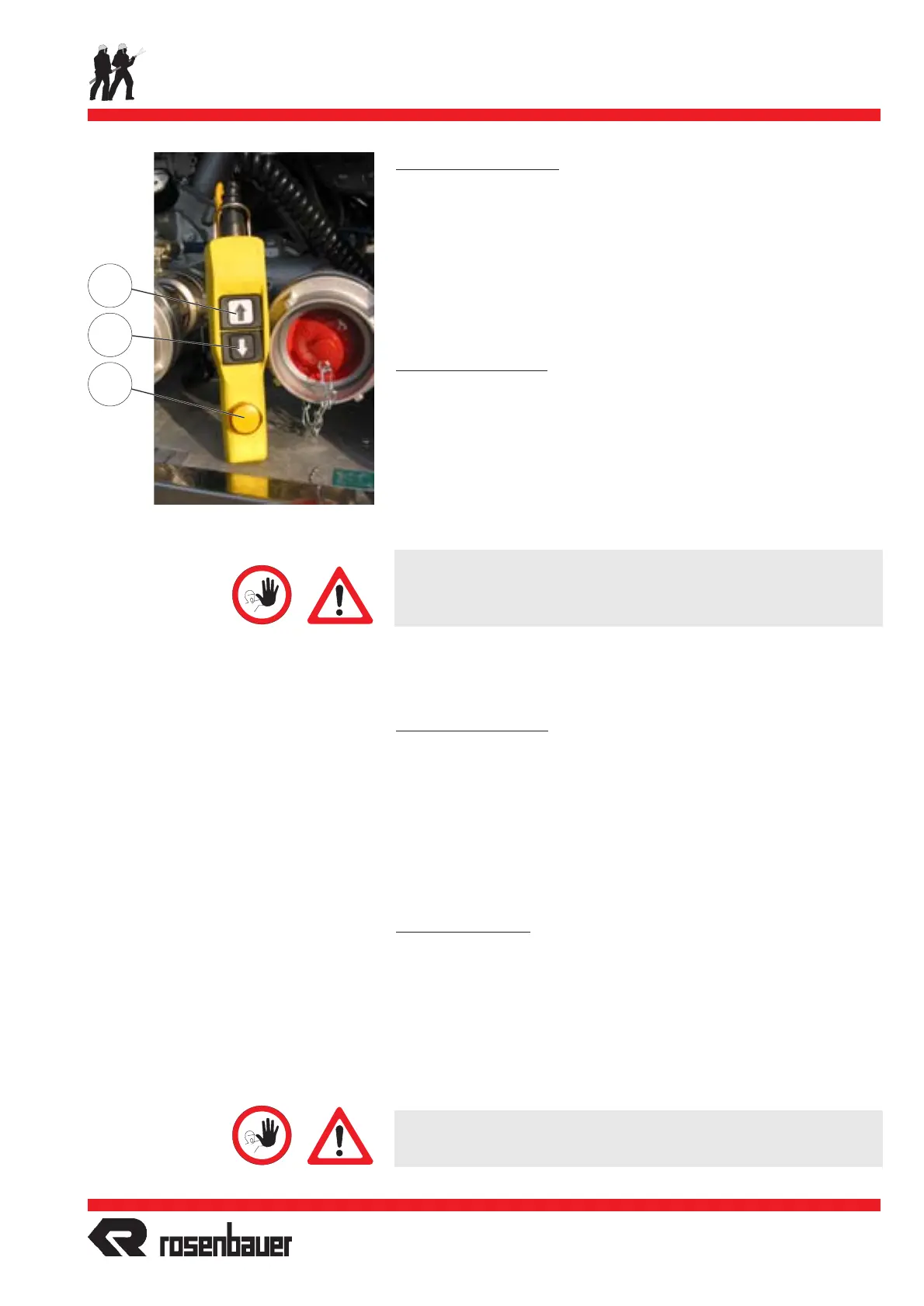

Leiterabsenkvorrichtung
Ladder Lowering Device
Ausfahren/Absenken:
- Taster (S332d) "Pfeil nach unten" auf Hängetaster drücken.
- Leiterabsenkung senkt automatisch bis zur unteren Endlage ab
(Leiterabsenkung stoppt in abgesenkter Endlage automatisch).
◊ Die Kontrolllampe (H139) auf Hängetaster und im Fahrer-
haus beginnen zu leuchten. Die Zusatzleuchten an der Ab-
senkvorrichtung hinten beginnen zu blinken.
- Leiter bzw. Saugschläuche aus der Absenkvorrichtung entnehmen.
Anheben/Einfahren:
- Leiter bzw. Saugschläuche auflegen und sichern.
- Taster (S332u) "Pfeil nach oben" auf Hängetaster drücken.
- Leiterabsenkung fährt automatisch bis zur oberen Endlage ein
(Leiterabsenkung stoppt in eingefahrener Endlage automatisch).
◊ Die Kontrolllampe (H139) auf Hängetaster und im Fahrer-
haus und die Zusatzblinkleuchten erlöschen. (Leiterabsenkung
in Transportstellung).
ACHTUNG !
Der Bereich unterhalb der ausgefahrenen Leiterabsenkvorrichtung
darf nicht betreten werden !
Extending/Lowering
- Press switch (S332d) "down" on control unit.
- The ladder lowering device will move downwards and stop
automatically at the lowest position.
◊ The pilot lamp (H139) on the control unit and in driver´s
cabin will illuminate. The additional blinkers on the rear end
of the lowering device will start blinking.
- Remove the ladder and suction hoses from lowering device.
Lifting/Retracting
- Put the ladder and suction hoses in the lowering device and
secure it by using the belt.
- Press switch (S332u) "up" on control unit.
- The ladder lowering device will move upwards and stop auto-
matically in transport position.
◊ The pilot lamp (H139) on control unit and in driver´s cabin
and the additional blinkers on the rear end will extinguish.
CAUTION !
Do not step under extended ladder lowering device !
