6.1 VERIFICHE DIMENSIONALI
• Gioco assiale ammissibile tra gli ingranaggi ed il corpo
pompa di sovralimentazione: 0.07
÷
0.10 mm (fig. 2).
• Gioco radiale ammissibile tra albero di trascinamento e
bronzine di supporto della pompa di sovralimentazione:
0.04
÷
0.9 mm (fig.3, 4, 5).
• Gioco assiale ammissibile tra disco premi pattini e pattini
di scorrimento: 0.02
÷
0.09 mm (fig. 55, 56).
• Gioco radiale ammissibile tra pompanti e canna dei
blocchi cilindri: 0.032
÷
0.045 mm (fig.57, 58).
• Gioco radiale ammissibile tra pistone servocomando e
r elativa sede: 0.04
÷
0.11 mm (fig.59, 60).
27

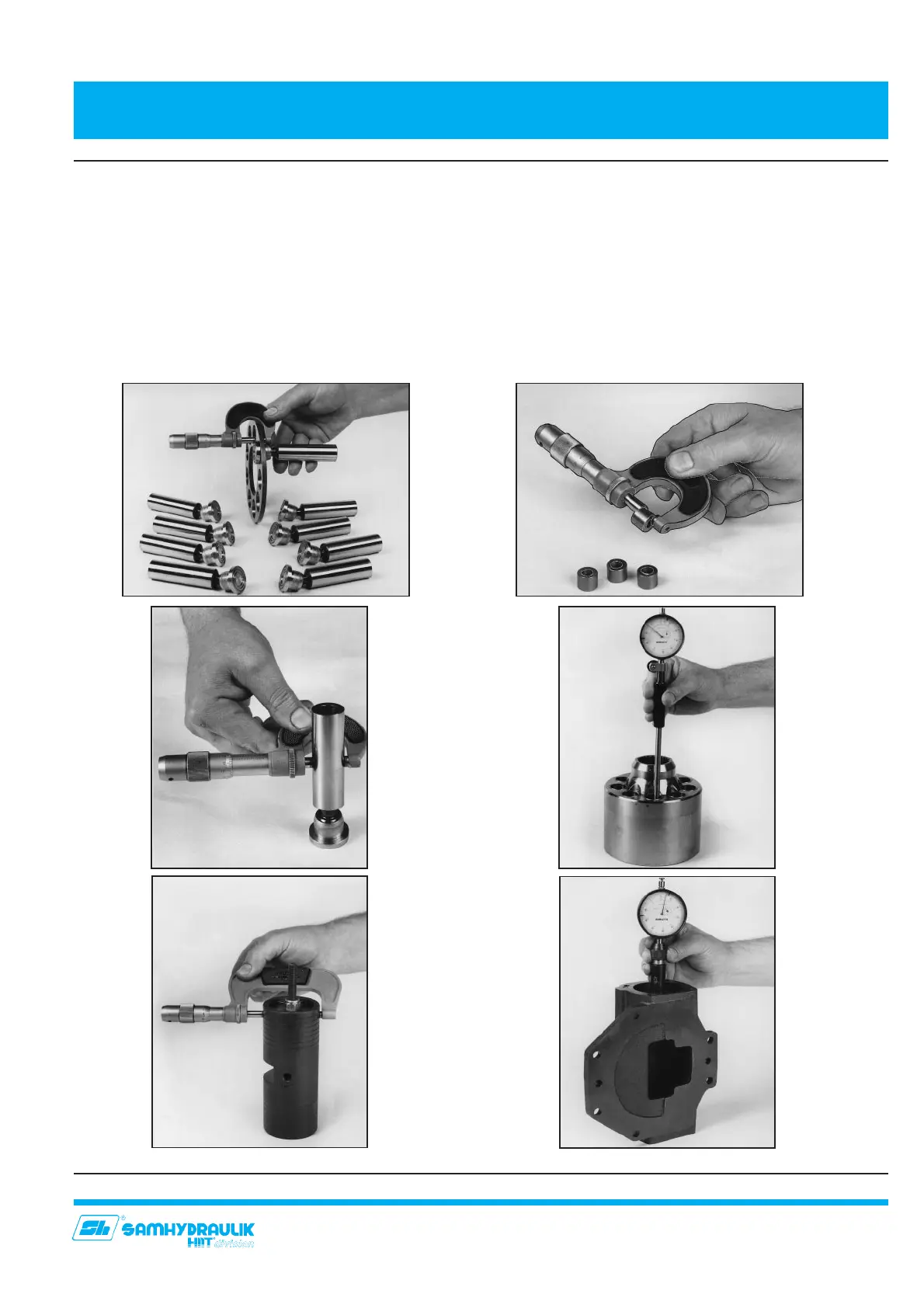

6. VERIFICHE
6. DIMENSIONAL INSPECTIONS
6.1 DIMENSIONAL INSPECTIONS
• Admissible axial side end between gears and casing of
the boost pump: 0.07÷0.10 mm (fig. 2).
• Admissible radial backlash between driven shaft and
the journal bearing of the boost pump: 0.04÷0.9 mm
(fig.3, 4, 5).
•
Admissible axial side end between the disk and the shoes
of the piston : 0.02÷0.09 mm (fig.55, 56).
• Admissible radial backlash between piston and the barrel:
0.032÷0.045 mm (fig.57, 58).
• Admissible radial backlash between the servocontrol piston
and the servocontrol case : 0.04÷0.11 mm (fig.59, 60).
Fig. 56
Fig. 57
Fig. 59
Fig. 60
Fig. 55
Fig. 58
