5-13
5. Wiring Diagram

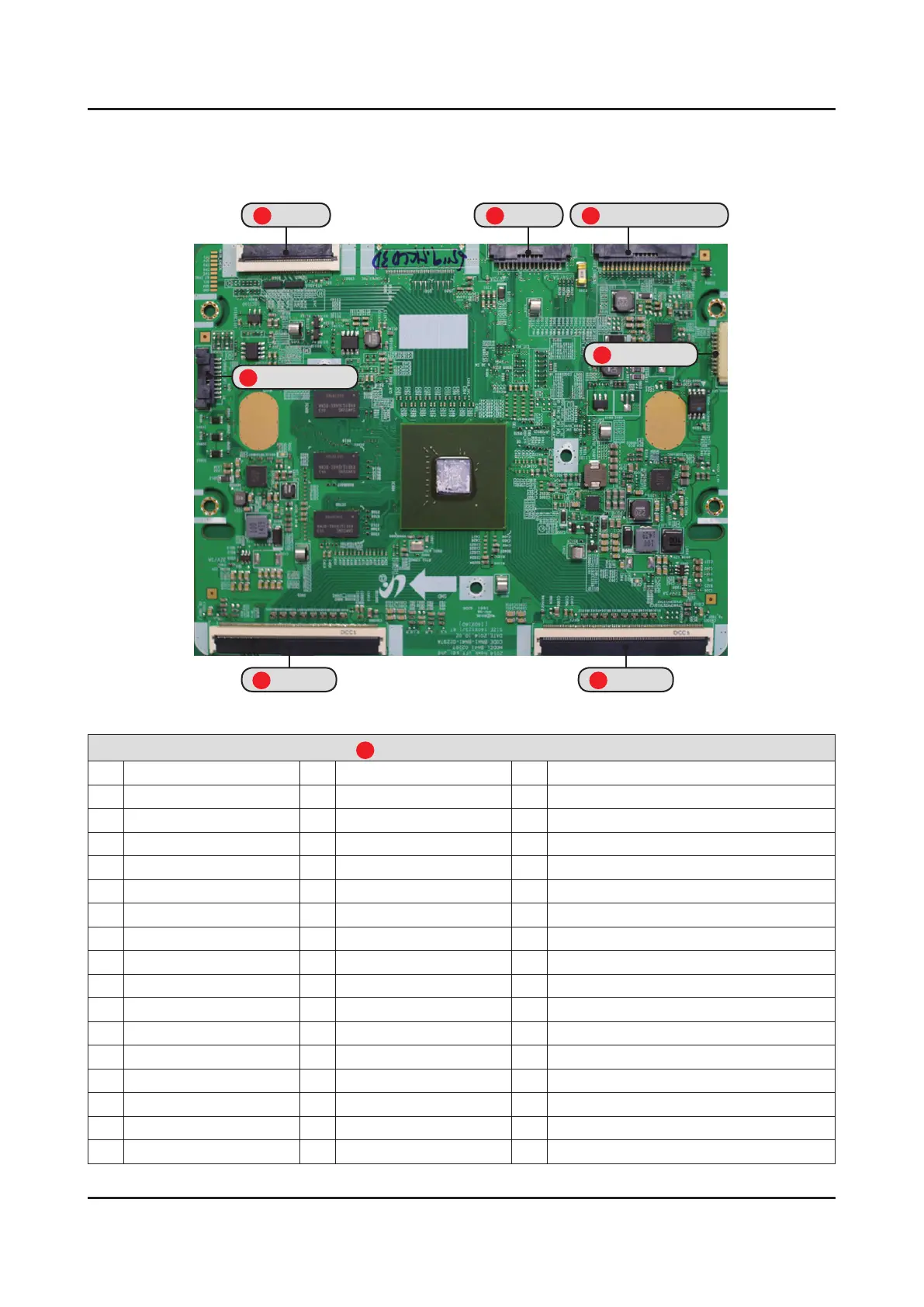

5-2-5. T-CON Board
65 inches
1
CN501
6
CN1001
5
CN1000
7
CN902_T_SPI
4
CN900_SPI
2
CN500
3
CN903_DIMMING
T-CON Board Pin Map
1
CN501(UFT VBY1 INPUT RX)
1 B12V_IN_PW 18 DGND 35 RX_3_B+_VBY1
2 B12V_IN_PW 19 RX_2_A-_VBY1 36 DGND
3 B12V_IN_PW 20 RX_2_A+_VBY1 37 RX_3_C-_VBY1
4 B12V_IN_PW 21 DGND 38 RX_3_C+_VBY1
5 B12V_IN_PW 22 RX_2_B-_VBY1 39 DGND
6 B12V_IN_PW 23 RX_2_B+_VBY1 40 RX_3_D-_VBY1
7 B12V_IN_PW 24 DGND 41 RX_3_D+_VBY1
8 B12V_IN_PW 25 RX_2_C-_VBY1 42 DGND
9 B12V_IN_PW 26 RX_2_C+_VBY1 43 MAIN_CHECK
10 B12V_IN_PW 27 DGND 44 TCON_SCL_I2C_IN / TCON_SCL_I2C_INM
11 N.C 28 RX_2_D-_VBY1 45 TCON_I2C_EN / TCON_I2C_ENM
12 DGND 29 RX_2_D+_VBY1 46 TCON_SDA_I2C_IN / TCON_SDA_I2C_INM
13 DGND 30 DGND 47 BT_SYNC
14 DGND 31 RX_3_A-_VBY1 48 FRC_SCL
15 DGND 32 RX_3_A+_VBY1 49 AGING_EN
16 DGND 33 DGND 50 FRC_SDA
17 VBYONE_LOCKN 34 RX_3_B-_VBY1 51 IDENT_JACKPACK
