5-3
5. Wiring Diagram
5-2. Connector

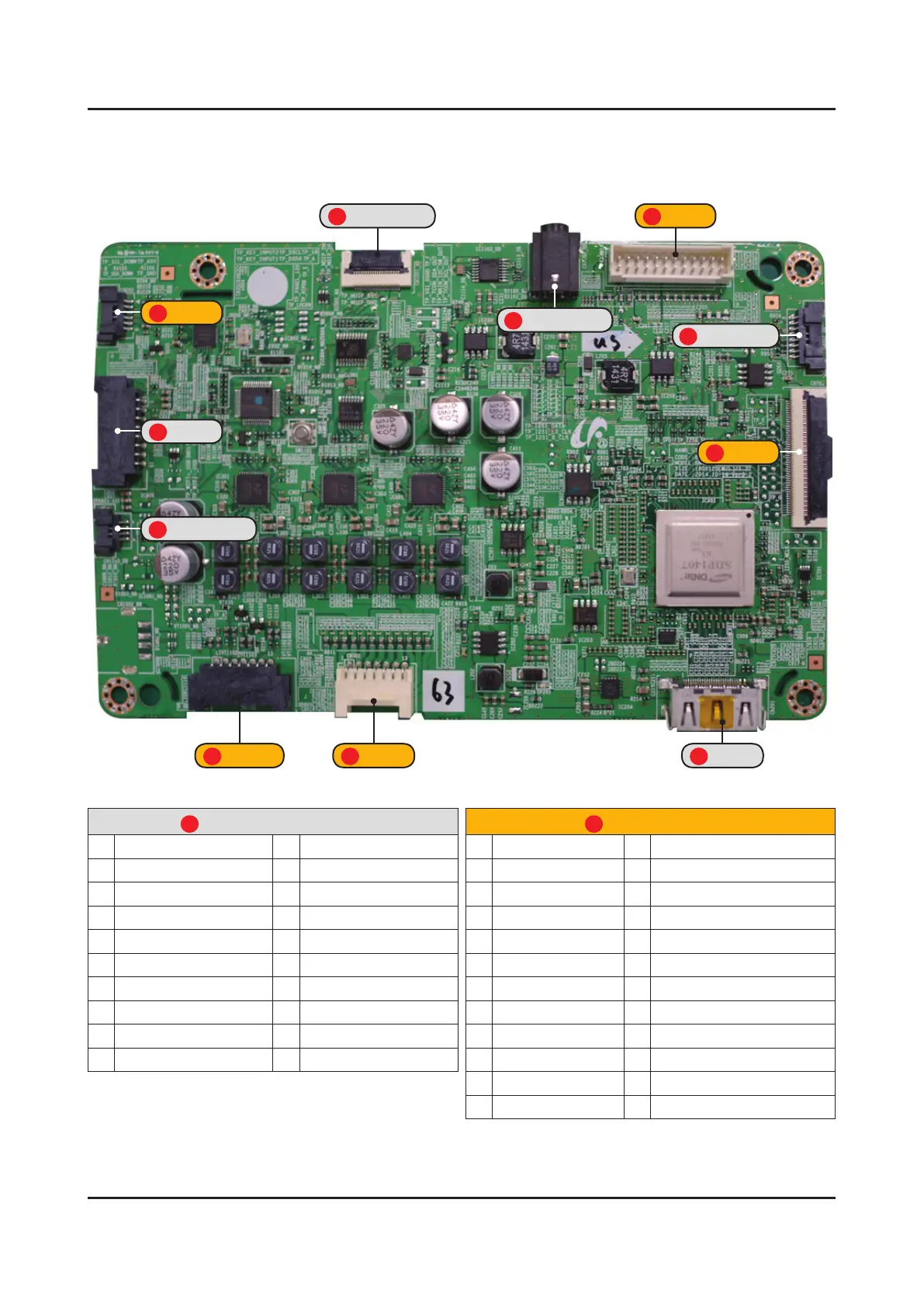

5-2-1. Main Board
1
CN1001_N9
5
CN201
5
CN301
11
CN1001_DB
7
CN1102
2
CN203
3
CN902_DB
4
CN203
10
CN202
9
CN801
8
CN1103_DB
Main Board Pin Map
1
CN1001_N9 (MOIP_9.5K)
1 DGND 11 DGND
2 DGND 12 KITE_I2STX_BCLK
3 B5V_USB_MOIP_PW 13 DGND
4 B5V_USB_MOIP_PW 14 KITE_I2STX_LRCLK
5 DGND 15 KITE_I2STX_DATA1
6 MOIP-_USB 16 DGND
7 MOIP+_USB 17 KITE_I2STX_DATA2
8 DGND 18 DGND
9 DGND 19 DGND
10 AIT_NRESET 20 DGND
2
CN203 (POWER)
1 DGND 13 DGND
2 DGND 14 DGND
3 B13V_PW 15 B18VS_PW
4 DGND 16 B18VS_PW
5 B13V_PW 17 B18VS_PW
6 B13V_PW 18 DGND
7 B13V_PW 19 DGND
8 B13V_PW 20 SMPS_FET_FAIL_DETECT
9 B13V_PW 21 DGND
10 B13V_PW 22 SW_POWER_OUT
11 DGND 23 A5V_PW
12 DGND 24 A5V_PW
