Spannkrafteinstellung verstellt sich
Ist dies beim Spannen bzw. Lösen der Fall, so ist eine erhöhte Dichtungsreibung im
Rändelgriff vorhanden. Da der Dichtungsring unter dem Einstellring durch Einfluss der
Kühlflüssigkeit, Verschmutzung oder ähnliches aufgequollen ist.

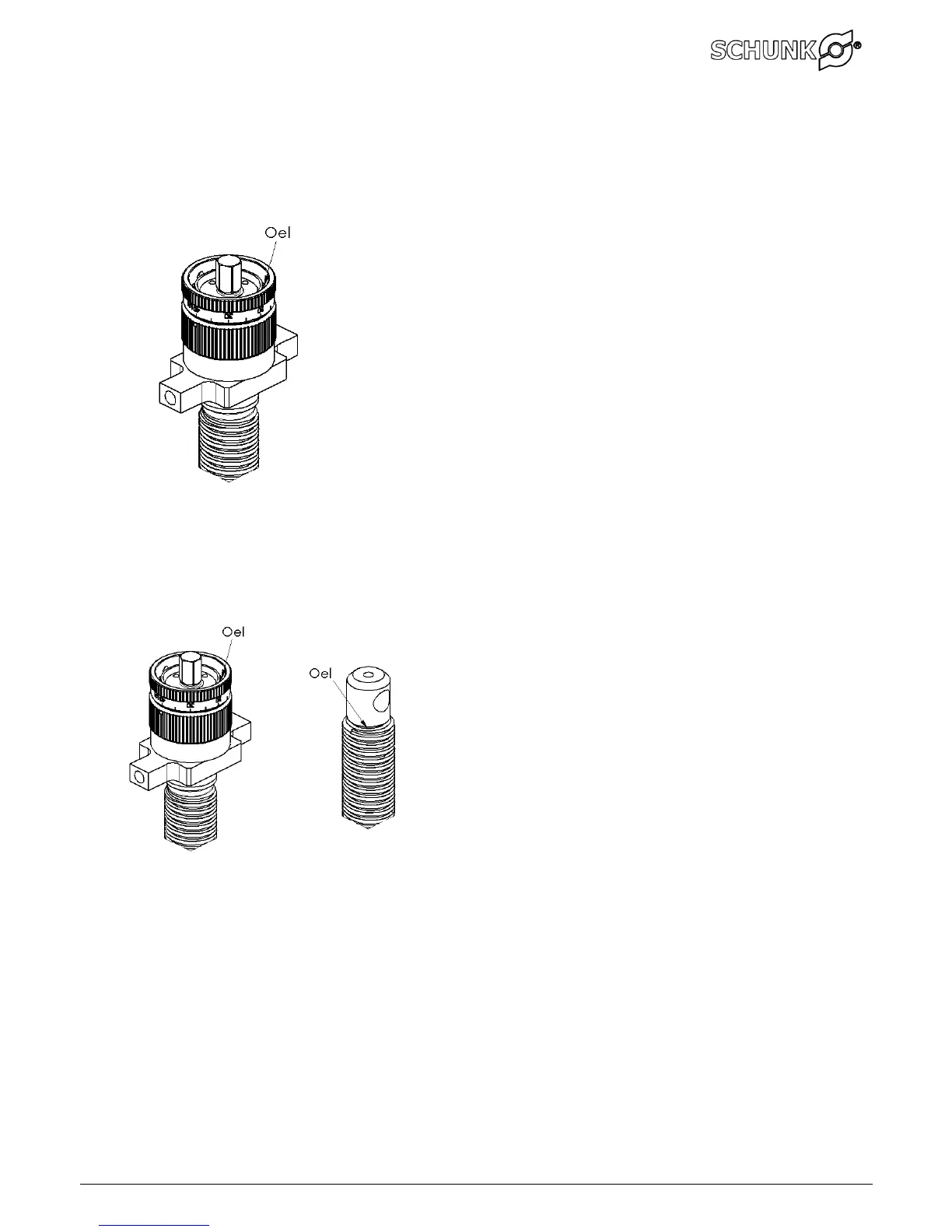

Spindelbaugruppe ausbauen.
Spindelbaugruppe mit dem Rändelgriff vertikal
nach oben halten.
Dichtungsbereich zwischen Einstellring und
Lagerhülse mit dünnflüssigem Öl schmieren.
Einstellring mehrmals hin und her drehen
Gegebenenfalls Spindelbaugruppe austauschen.
Zustellhub der mechanischen Kraftkassette verstellt sich
Ist dies beim Einstellen des Spannbereiches der Fall, so ist eine erhöhte Dichtungsreibung im
Rändelgriff zwischen Zugstange und Spindel vorhanden. (Aufquellen der Dichtung unter dem
Einstellring, durch Kühlflüssigkeit, Verschmutzung o. ä. )
Spindelbaugruppe ausbauen.
Spindelbaugruppe mit dem Rändelgriff vertikal
nach oben halten.
Dichtungsbereich zwischen Einstellring und
Lagerhülse mit dünnflüssigem Öl schmieren.
Spindelbaugruppe drehen und Spalt zwischen
Zugstange und Spindelende mit dünnflüssigem
Öl schmieren.
Spindelbaugruppe an der Spindel halten,
Zugstange mehrmals hin und her drehen
Gegebenenfalls Spindelbaugruppe austauschen.
