schunk.com XND.00005.022_A – 10/2018 13

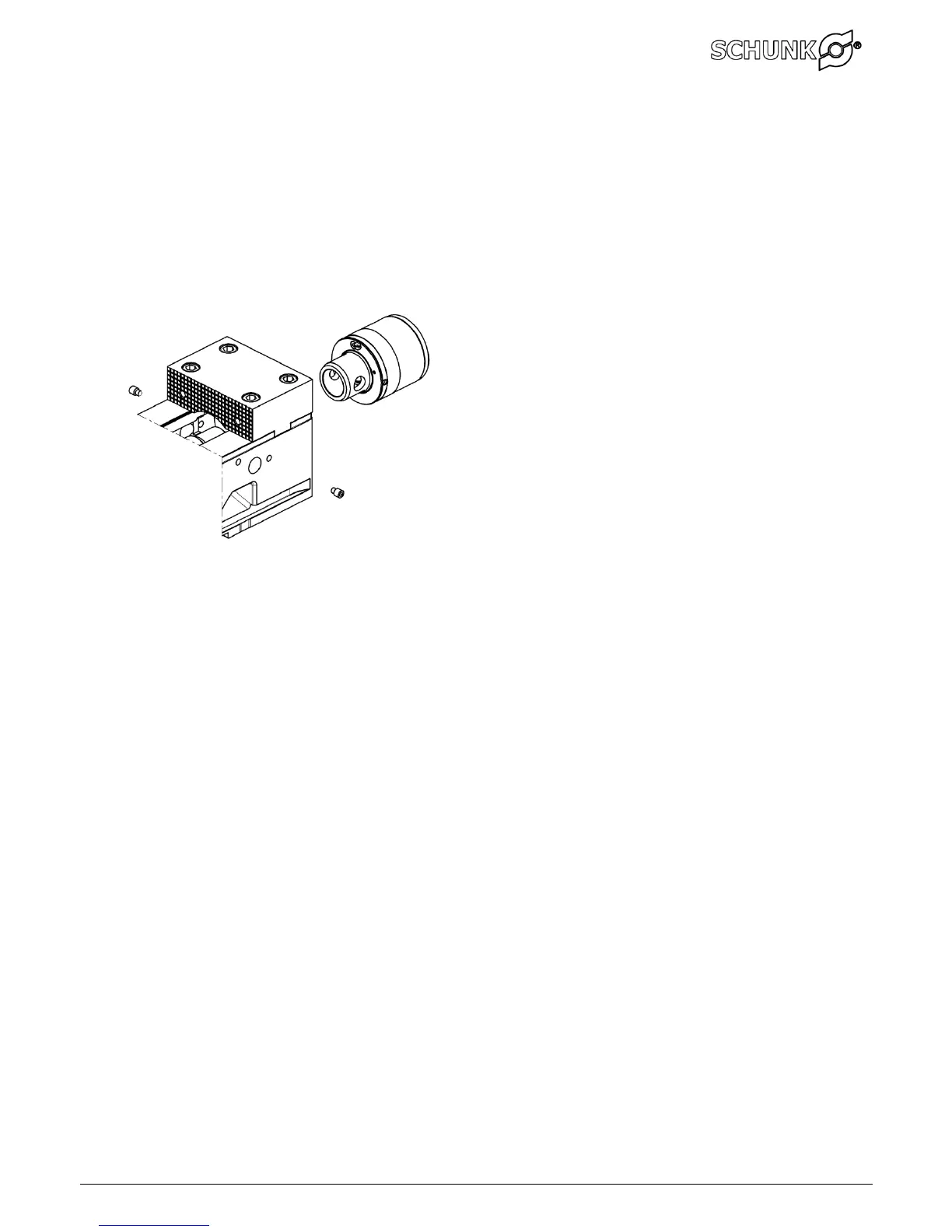

Auswechseln der mechanischen Kraftkassette
Ausbau
Spindelbaugruppe ausbauen. (siehe Seite 10)
Gewindestift (Pos. 140) links und rechts aus
dem Grundkörper herausdrehen und die
mechanische Kraftkassette nach hinten
herausschieben.
Einbau
Die mechanische Kraftkassette einschieben und
die Bohrung für den Kupplungsbolzen
möglichst horizontal ausrichten. (Lage der
Sicherungsschraube für Bolzen nach oben
ausrichten)
Durch das linke oder rechte Gewinde im
Grundkörper mit Durchschlag o. ä. die seitliche
Bohrung im Gehäuse der mechanischen
Kraftkassette (Pos. 50) ausrichten.
Gewindestift (Pos. 140) auf der
gegenüberliegenden Seite eindrehen bis der
Zapfen in der Gehäusebohrung eingreift.
Zweiten Gewindestift (Pos. 140) eindrehen bis
der Zapfen in der Gehäusebohrung eingreift.
Spindelbaugruppe einbauen und
Probespannung durchführen.
In gespanntem Zustand Gewindestifte (Pos. 140)
nochmals festziehen und danach ca. ¼
Umdrehung lösen, um eine seitliche Verspannung
des Grundkörpers zu vermeiden.
