Seca 644 - Montage de Lunité Daffichage; Montage des Caches Triangulaires

Avant de commencer… • 143
Français

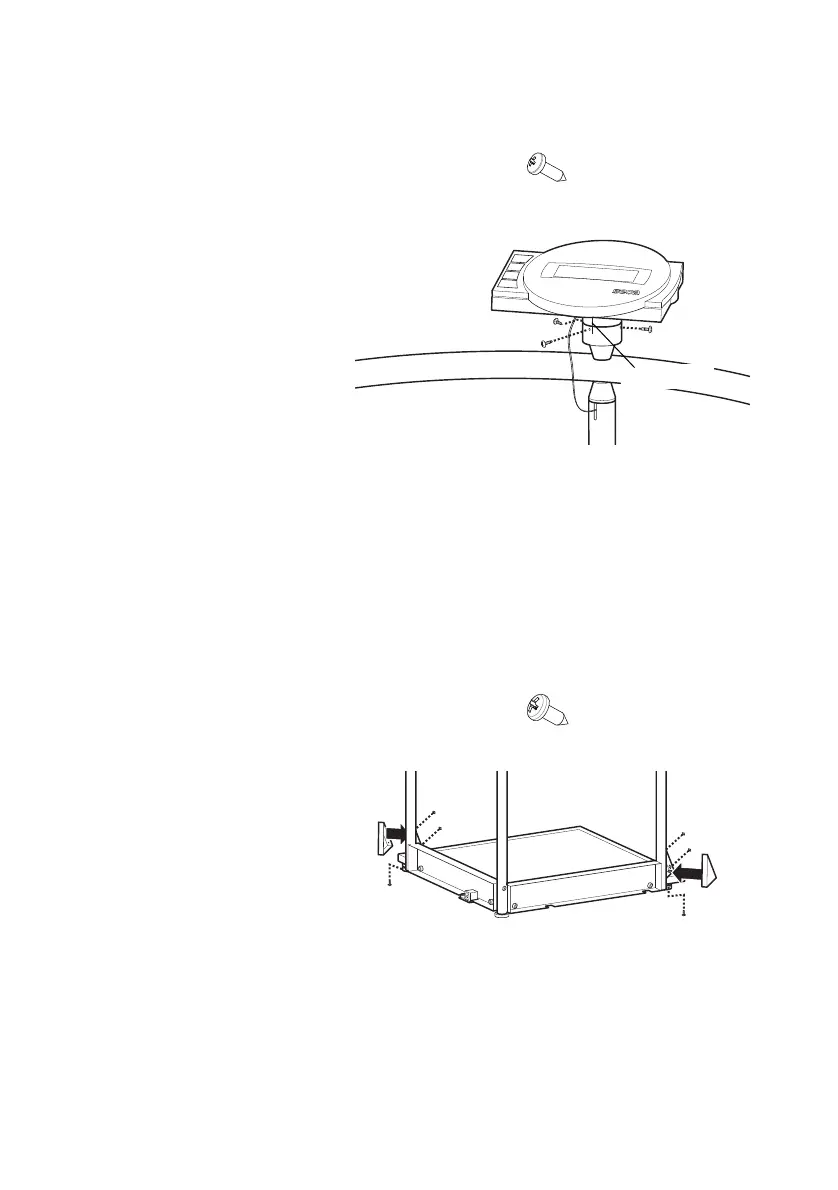

Montage de l'unité
d'affichage
Vous avez besoin des éléments de raccord suivants
pour cette étape de montage:
1. Retirez la protection pour le transport de l'unité
d'affichage.
2. Placez l'unité d'affichage sur son support de
manière que les repères coïncident.
3. Fixez l'unité d'affichage à son support à l'aide des
vis Parker.
Montage des caches
triangulaires
Vous avez besoin des éléments de raccord suivants
pour cette étape de montage:
1. Placez un cache sur le triangle de renforcement du
montant arrière de la main courante
2. Fixez le cache au triangle à l'aide de trois vis
Parker.
3. Répétez les étapes 1. et 2. pour le triangle de ren-
forcement du montant droit de la main courante.
3 x vis Parker 2,9 x 9,5
Repères
6 x vis Parker 3,5 x 9,5
