28 •
Rollenkasten und
Seitenkasten montieren
Sie benötigen folgende Verbindungselemente für
diesen Montageschritt:

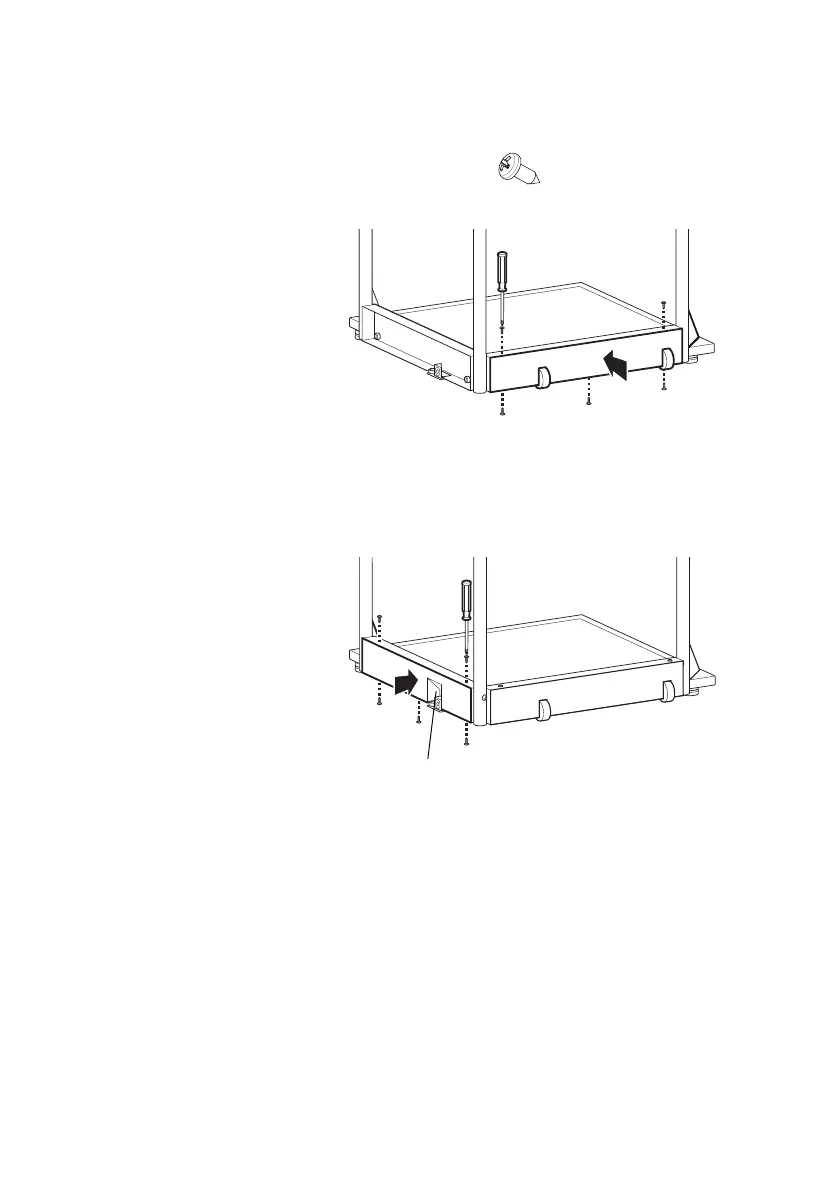

1. Setzen Sie den Rollenkasten auf die hintere
Relingstütze, wie in der obigen Abbildung darge-
stellt.
2. Befestigen Sie den Rollenkasten mit 5 Linsen-
Blechschrauben an der hinteren Relingstütze.
3. Wiederholen Sie die Schritte 1. und 2., um den
Seitenkasten an der rechten Relingstütze zu
montieren.
10 x Linsen-Blechschraube, 3,5 x 9,5
