Bevor es richtig los geht… • 23
Rechte Relingstütze
montieren
Sie benötigen folgende Verbindungselemente für
diesen Montageschritt:

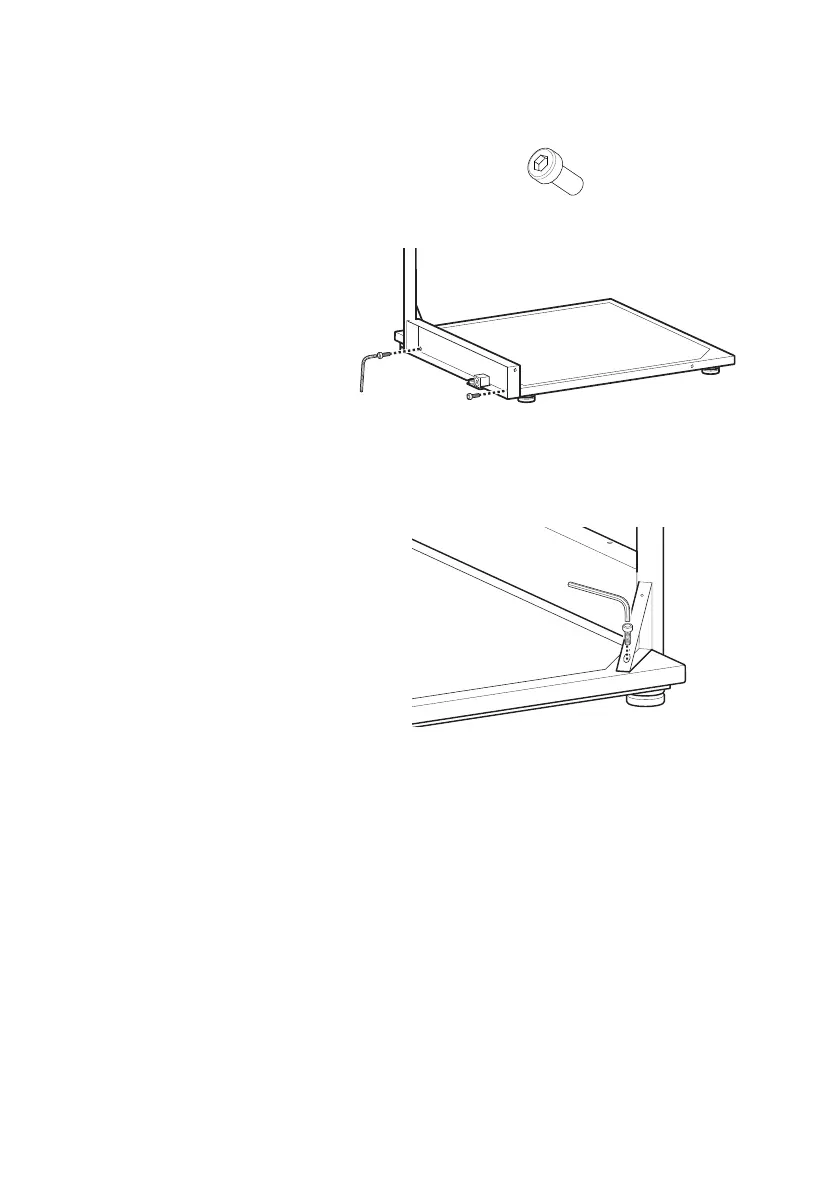

1. Setzen Sie die rechte Relingstütze an der Wiege-
plattform an, wie in obiger Abbildung dargestellt.
2. Befestigen Sie die Relingstütze mit zwei
Innensechskantschrauben an der Wiegeplattform.
3. Befestigen Sie die dreieckige Versteifung mit einer
Innensechskantschraube an der Wiegeplattform.
3 x Innensechskantschraube, M 5 x 12
