Hintere Relingstütze
montieren
Sie benötigen folgende Verbindungselemente für
diesen Montageschritt:

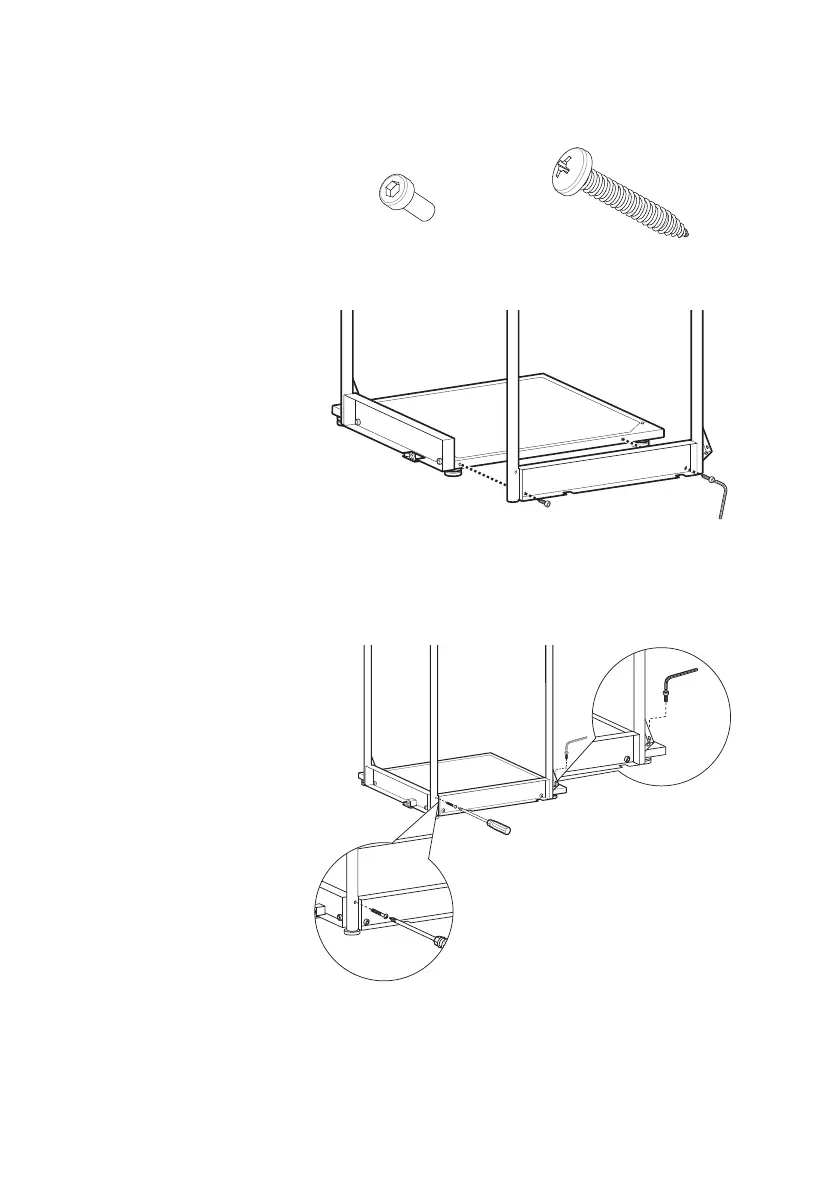

1. Setzen Sie die hintere Relingstütze an der Wiege-
plattform an, wie in obiger Abbildung dargestellt.
2. Befestigen Sie die hintere Relingstütze mit zwei
Innensechskantschrauben an der Wiegeplattform.
3. Befestigen Sie die dreieckige Versteifung mit einer
Innensechskantschraube an der Wiegeplattform.
4. Verbinden Sie die beiden Relingstützen mit einer
Blechschaube, wie in obiger Abbildung dargestellt.
3 x Innensechskant-
schraube, M 5 x 12
1 x Linsen-Blech-
schraube, 6,3 x 38
