4.5. Afstelling van de eindstanden met afstellschakelaar/schakelaar
Aanwijzing:
Het afstellen van de eindstanden d.m.v. een klassieke jalouzieschakelaar is alleen
mogelijk in de automatische afstelmodus.
Alvorens de afstellschakelaar aan te sluiten moet worden gelet op het volgende:
Gevaar! Risico van verwonding door een elektrische schok!
Aansluitingswerken uitsluitend uitvoeren in spanningsvrije toestand!
De 4 aders van de kabel van de afstellschakelaar moeten zo worden aangesloten dat
de kleuren van netsnoer en motor met elkaar overeenstemmen.

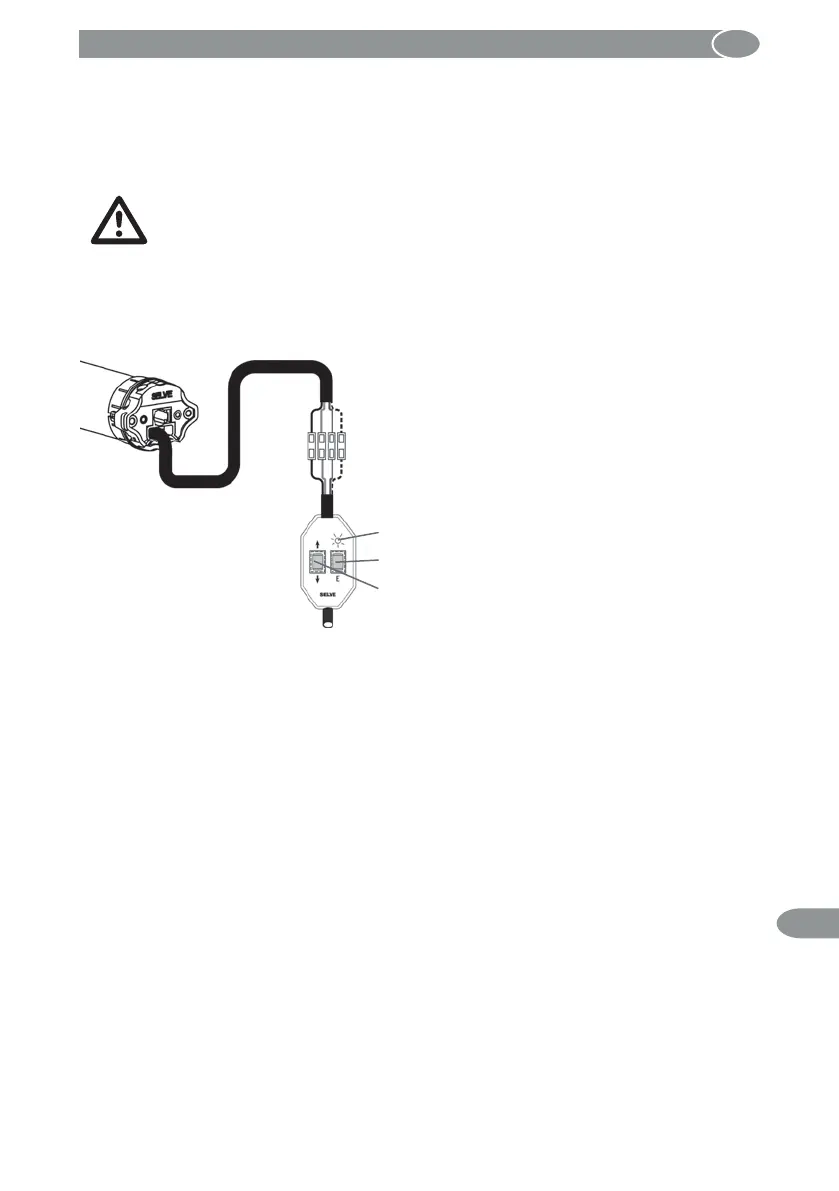

SELVE afstellschakelaar (ref.-nr. 290103)
LED duidt de aanwezigheid van de netspanning aan
Toets E is de afsteltoets
Toets voor het omhoog en omlaag sturen van de
motor
OP = bruin
NEER = zwart
N = blauw
PE = geelgroen
Afstelling van de eindstanden
Waar-
schuwing!
