Montaż i podłączenie elektryczne
3. Montaż i podłączenie elektryczne
Uwaga! Niebezpieczeństwo doznania obrażeń ciała w wyniku porażenia
prądem!
Podłączanie tylko z wyłączonym zasilaniem!
Siłownik funkcjonuje wyłącznie po zamontowaniu do rolety.

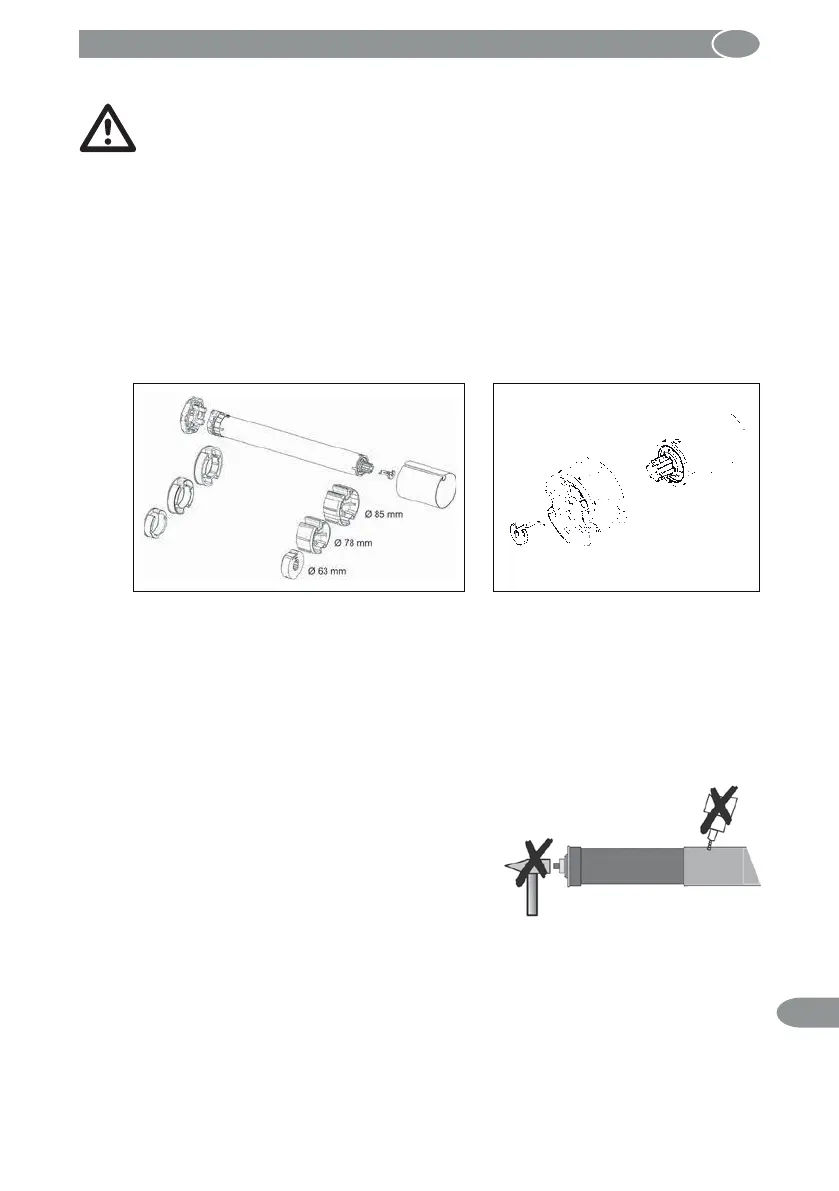

3.1. Montaż siłownika w wałku roletowym
1. Adapter i zabierak wybrać na podstawie rozmiaru wałka (zdjęcie 1).
2. Adapter proszę wsunąć i dokładnie umocować na głowicy napędu.
3. Zabierak nasunąć i zabezpieczyć specjalnym kołkiem (artykuł 288500)
(zdjęcie 2)
Zdjęcie 1: Przykłady różnych rozmiarów wałka Zdjęcia 2: Kołek zabezpieczający*
* W przypadku napędów serii 2 z 40/50 Nm i serii 3 zabierak jest zabezpieczony za pomo-
cą pierścienia (pierścień zabezpieczający według DIN 471-20x1,2 FST, artykuł 940516).
Do nałożenia pierścienia zabezpieczającego potrzebne są specjalne obcęgi dla wałków
z wielkością ucha >2 mm!
4. Wsunąć siłownik do wałka. Nie wolno uderzać przy tym w siłownik. Adapter
i zabierak powinny dokładnie, bez żadnego luzu, przylegać do ścian wałka.
5. Jeżeli jest to potrzebne, można umocować siłownik do osi wałka,
np. przykręcając wałek do zabieraka.
Nie wiercić otworów w siłowniku!
6. Wałek z siłownikiem i obsadką założyć do skrzynki. Nie załamywać kabla
zasilającego, ułożyć je w taki sposób, żeby nie uległy uszkodzeniom. W celu
zapobieżenia dostaniu się wody do siłownika, kabel zasilający ułożyć łukiem w
dół, aby woda mogła po nim spływać.
7. Zamocować osłonę do wałka.
Uwaga!
