D
D
7
Montage und elektrischer Anschluss
3. Montage und elektrischer Anschluss
Achtung! Verletzungsgefahr durch Stromschlag!
Anschluss nur im spannungsfreien Zustand!
Der Antrieb ist nur im eingebauten Zustand funktionsfähig.

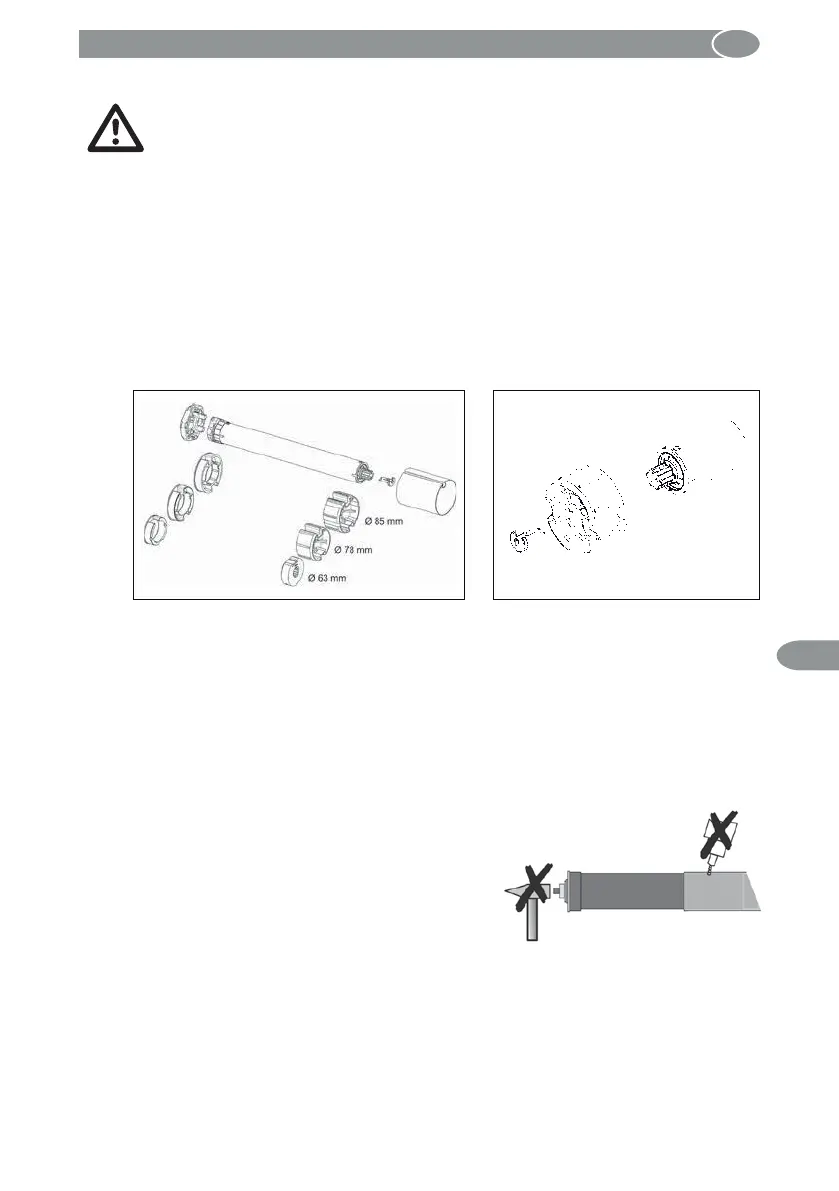

3.1. Einbau des Antriebs in die Welle
1. Laufring und Kupplung entsprechend der Wellengröße festlegen (Bild 1).
2. Laufring über den Antrieb schieben und an dem Motorkopf exakt positionie-
ren.
3. Kupplung aufschieben und Kupplungssicherung (Artikel 288500) einstecken
(Bild 2).
Bild1: Beispiele für verschiedene Wellengrößen Bild 2: Kupplungssicherung*
* Bei Antrieben der BR 2 mit 40/50 Nm und der BR 3 wird die Kupplung mit einem
Ring gesichert (Sicherungsring nach DIN 471-20x1,20 FST, Artikel 940516). Zum Anlegen
des Sicherungsringes ist eine spezielle Sicherungsringzange für Wellen mit Ösengröße
< 2 mm notwendig!
4. Den Antrieb formschlüssig in die Welle einschieben. Der Antrieb darf hierbei
keine Schläge bekommen. Laufring- und Kupplungsadapter dürfen in der Welle
kein Spiel haben.
5. Den Antrieb falls notwendig axial sichern, z. B. durch Verschrauben
der Welle mit dem Kupplungsadapter. Nicht im Bereich des Antriebs
bohren!
6. Die Welle mit dem Antrieb und der Wellenkapsel in den Lagern befestigen.
Die Motorleitung nicht knicken und so verlegen, dass keine Schäden an der
Leitung entstehen können. Um zu verhindern, dass Wasser in den Antrieb läuft,
die Motorleitung in einem Bogen nach unten verlegen, damit Fließwasser
abtropfen kann.
7. Den Behang an der Welle befestigen.
Warnung!
