Manuale d’installazione ed uso Multiscan 8+
ITALIANO

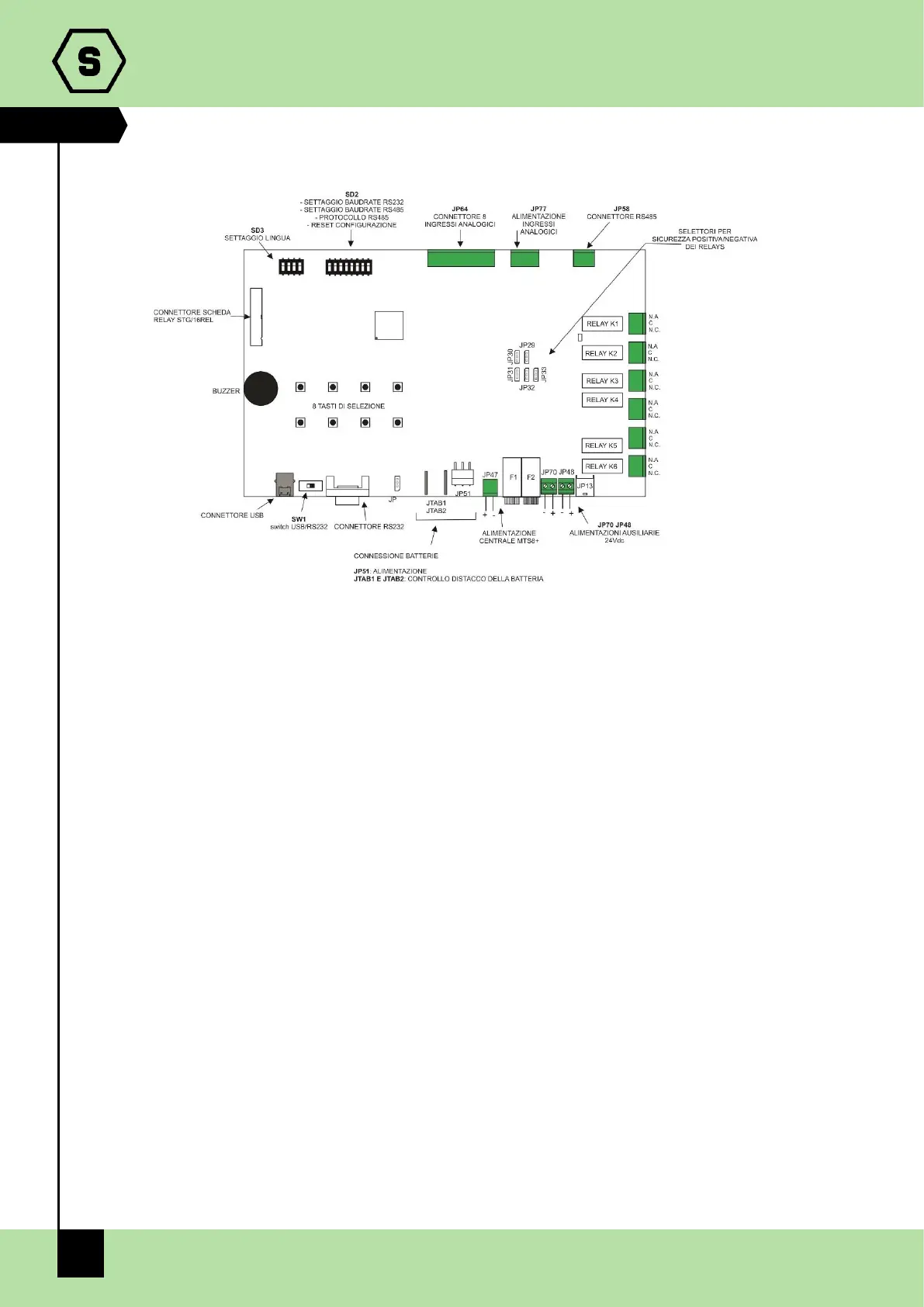

2.1.2 Layout scheda centrale
Figura 2.1.2: Layout centrale
2.1.3 Funzione distacco di batteria
La centrale MULTISCAN 8+ permette, tramite uno specifico allarme, di visualizzare se una
delle batterie è scollegata.
Per abilitare questa funzione occorre innanzitutto aver collegato le batterie come da
figura 2.1 b), quindi abilitare il monitor della batteria chiudendo i pin 2-3 del jumper JP78
posizionato vicino ai connettori faston JTAB1 e JTAB2.
