Manuale d’installazione ed uso Multiscan 8+
ITALIANO

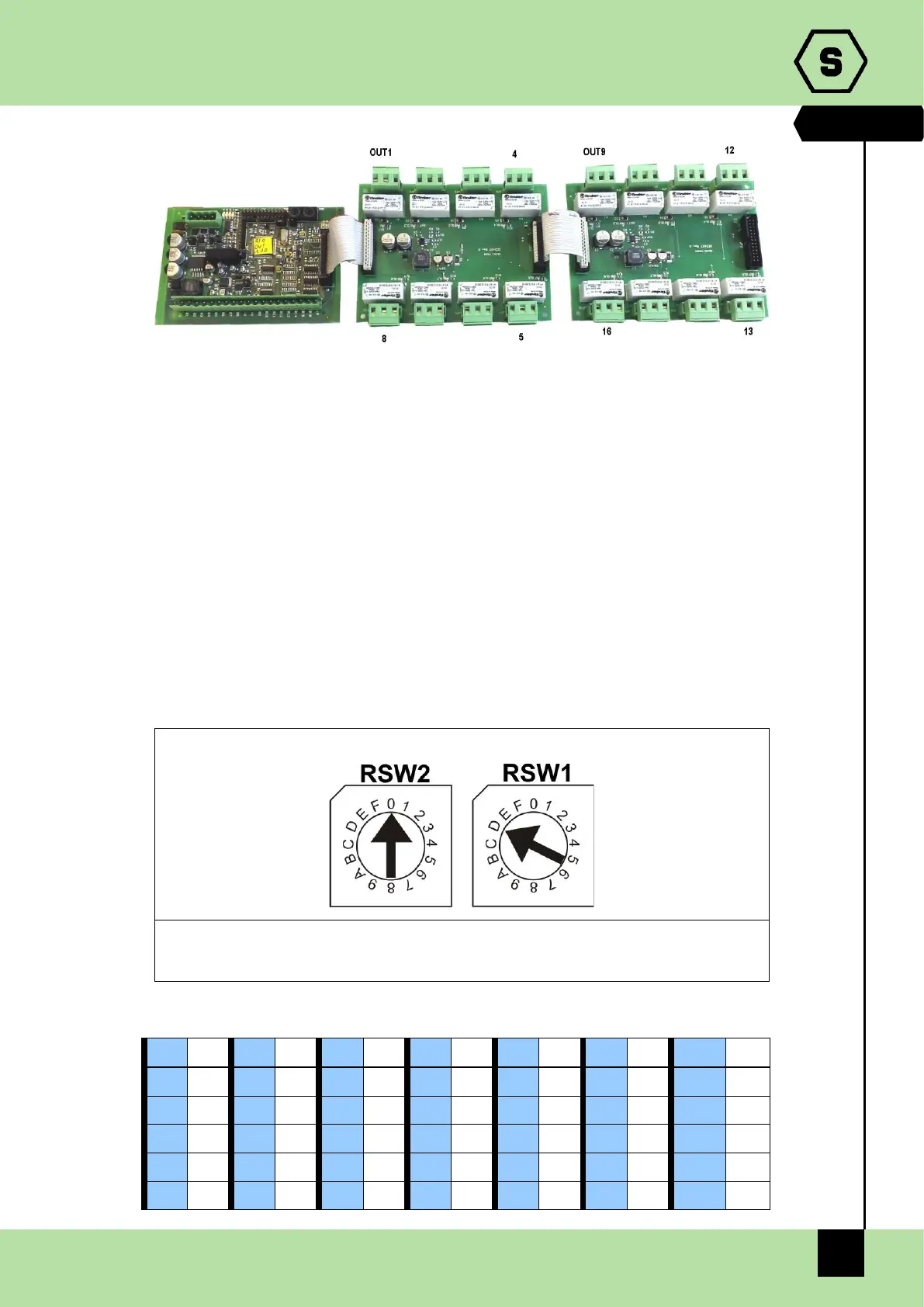

Fig. 2.4.1) Scheda relè e collegamento a modulo uscita
2.4.2 Indirizzamento moduli STG/IN8-S ed STG/OUT16-S
L’indirizzamento dei moduli si esegue tramite i due commutatori rotativi in esadecimale
RSW 1 e 2. I commutatori rotativi permettono una configurazione esadecimale (base 16).
Ogni commutatore ha 16 posizioni (0-F) ed il puntatore viene posizionato sul numero
scelto tramite un cacciavite, a formare un valore decimale da 1 a 255 (vedi tabella 1). Per
il numero massimo di moduli collegabili alla centrale, vedi tabella riassuntiva par. 1)
INTRODUZIONE.
Ogni modulo deve avere un indirizzo univoco nel sistema. Non sono ammessi indirizzi
doppi, anche se i moduli sono su linee seriali (Bus) diverse.
Esempio:
Se i due commutatori sono posizionati come sopra, RSW2 su 0 ed RSW1 su D, l’indirizzo
corrispondente in decimale è 13 (vedi tabella 1)
Tabella 10: Conversione da decimale ad esadecimale
DEC
HEX
DEC
HEX
DEC
HEX
DEC
HEX
DEC
HEX
DEC
HEX
DEC
HEX
1
01
38
26
75
4B
112
70
149
95
186
BA
223
DF
2
02
39
27
76
4C
113
71
150
96
187
BB
224
E0
3
03
40
28
77
4D
114
72
151
97
188
BC
225
E1
4
04
41
29
78
4E
115
73
152
98
189
BD
226
E2
5
05
42
2A
79
4F
116
74
153
99
190
BE
227
E3
