Sensitron MULTISCAN 8+ - Schema a Blocchi Sistema con Centrale Multiscan 8; Codici Prodotto; Codici Accessori

MT4221 Rev3
20/05/2020
7
Manuale d’installazione ed uso Multiscan 8+
ITALIANO

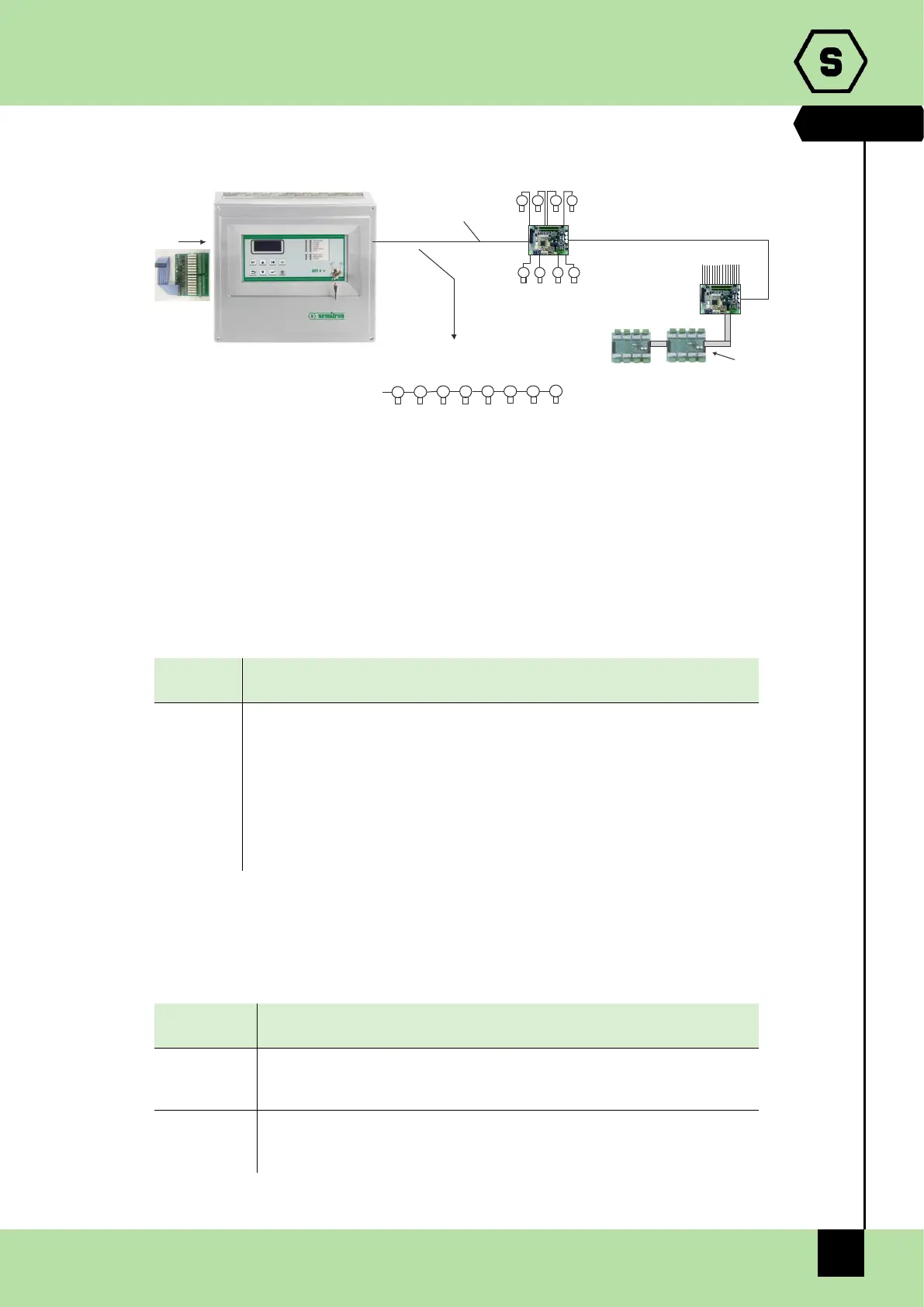

1.1 Schema a blocchi sistema con centrale Multiscan 8+
Fig. 1.1) Schema a blocchi sistema
1.2 Codici prodotto
Tabella 2: Codici di acquisto per centrale Multiscan 8+
Codice
Descrizione
STMTS/8+
Centrale MULTISCAN 8+
8 ingressi analogici4-20mA e 6 relè d’uscita a bordo centrale.
Un bus RS485 per connettere 8 rivelatori gas addizionali tramite modulo
STG8IN-S oppure 8 rivelatori direttamente sul bus collegati in cascata.
6 relè a bordo + 16 relè opzionali tramite modulo STG/16REL installabile
a bordo centrale. Altre 16 uscite o/c tramite modulo remoto STG/OUT16-
S, trasformabili in relè con schede STG/8REL.
1.3 Codici accessori
Tabella 3: Codici accessori per Multiscan 8+
Codice
Descrizione
STG/IN8-S
Modulo remoto ad 8 ingressi per MULTISCAN++.
STG/16REL
Scheda a 16 relè per MULTISCAN 8+ e STPL4/ESP.
LOOP
(6)
Rs485
option: the detectors could be connected
directly on the loop in daisy-chain mode
(1) RILEVATORI GAS ANALOGICI 4-20 mA / 4-20 mA ANALOG GAS DETECTORS
(2) MODULO 8 INGRESSI ANALOGICI ST.G/IN8-S / ANALOG 8 INPUT MODULE
ST.G/IN8-S
(3) CAVO 2 FILI TWISTATI PER Rs485 + 2 FILI PER ALIMENTAZIONE (12-24 Vdc) /
2 TWISTED WIRES FOR THE Rs485 BUS + 2 WIRES FOR THE POWER SUPPLY (12-24 Vdc)
(4) RILEVATORI GAS CON USCITA SERIALE Rs485 / GAS DETECTORS WITH Rs485 OUTPUTS
(5) MODULO 16 USCITE O/C ST.G/OUT16PK / 16 O/C OUTPUTS MODULE ST.G/OUT16PK
(6) MODULO 8 RELE’ ST.G/8REL / 8 RELE’ ST.G/8REL MODULE
(1)
(2)
(3)
(4)
(5)
MULTISCAN 8+
16 relay
