2.3 Moduli ingresso remoti STG/IN8-S
I moduli remoti STG/IN8-S vengono montati in campo e collegati ai bus RS485 della
centrale. Permettono il collegamento di 8 rilevatori gas analogici 4-20 mA. Ciascun
modulo deve essere indirizzato tramite appositi commutatori rotativi. L’indirizzo deve
essere univoco e compreso tra 1 e 255 (1-247 per protocollo Modbus). Per il numero
massimo di moduli collegabili alla centrale, vedi tabella riassuntiva par. 1) INTRODUZIONE.

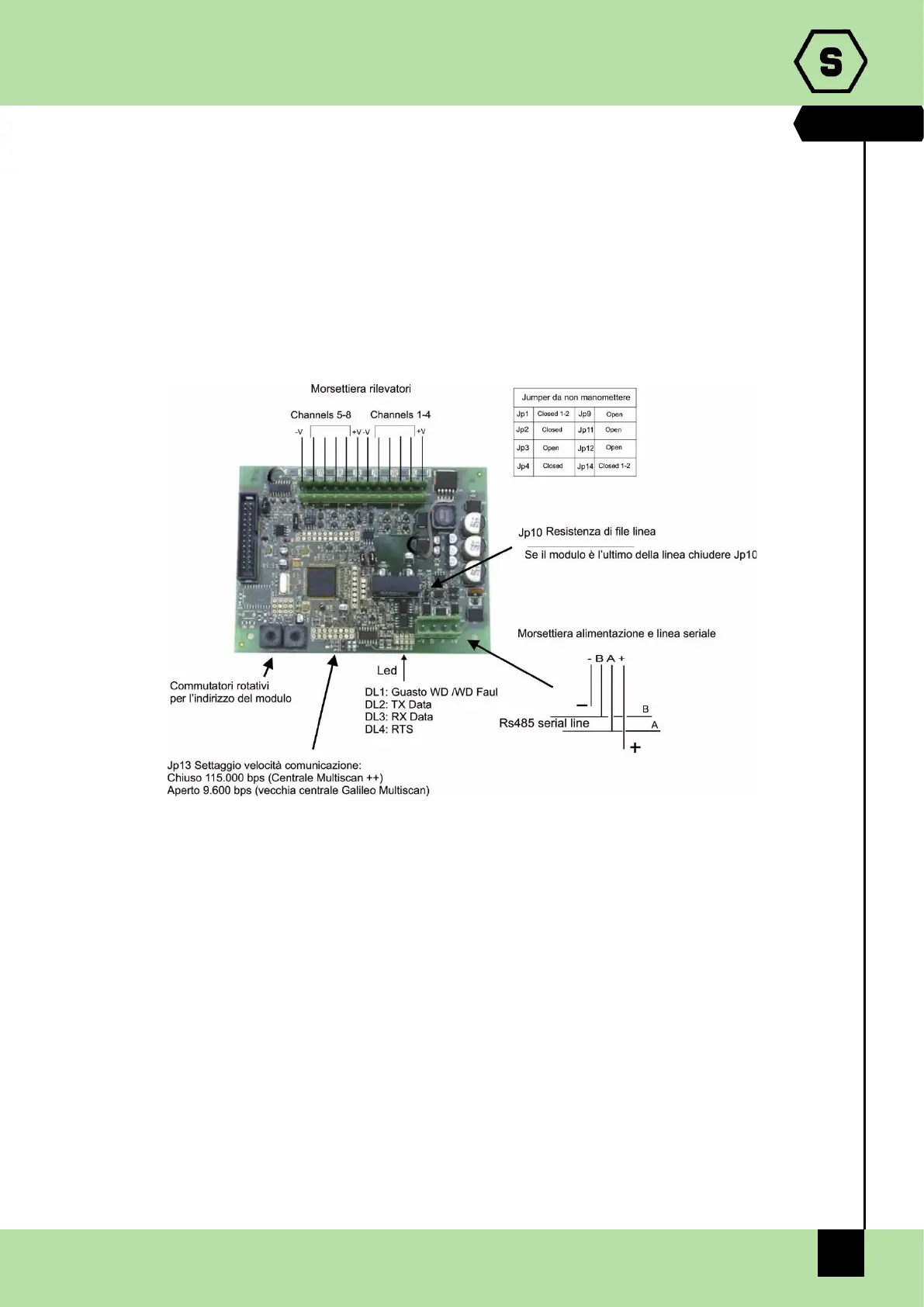

Fig. 2.3) Modulo ST.G/IN8-S
2.4 Moduli uscita remoti STG/OUT16-S
I moduli remoti STG/OUT16-S vengono montati in campo e collegati ai bus RS485 della
centrale. Forniscono 16 uscite Open Collector (commutazione a negativo) con funzione
programmabile per l’attivazione remota di Sirene, Elettrovalvole, Relè ecc. A ciascun
modulo STG/OUT16-S possono venir collegate fino a 2 schede a 8 relè che trasformano
l’uscita da Open Collector a contatto di scambio libero da tensione.
Per il numero massimo di moduli collegabili alla centrale, vedi tabella riassuntiva par. 1)
INTRODUZIONE.
Ciascun modulo deve essere indirizzato tramite appositi commutatori rotativi. L’indirizzo
deve essere univoco e compreso tra 1 e 255 (1-247 per il protocollo Modbus).
