Rilevatori con uscita 4-20 mA collegati direttamente alla centrale

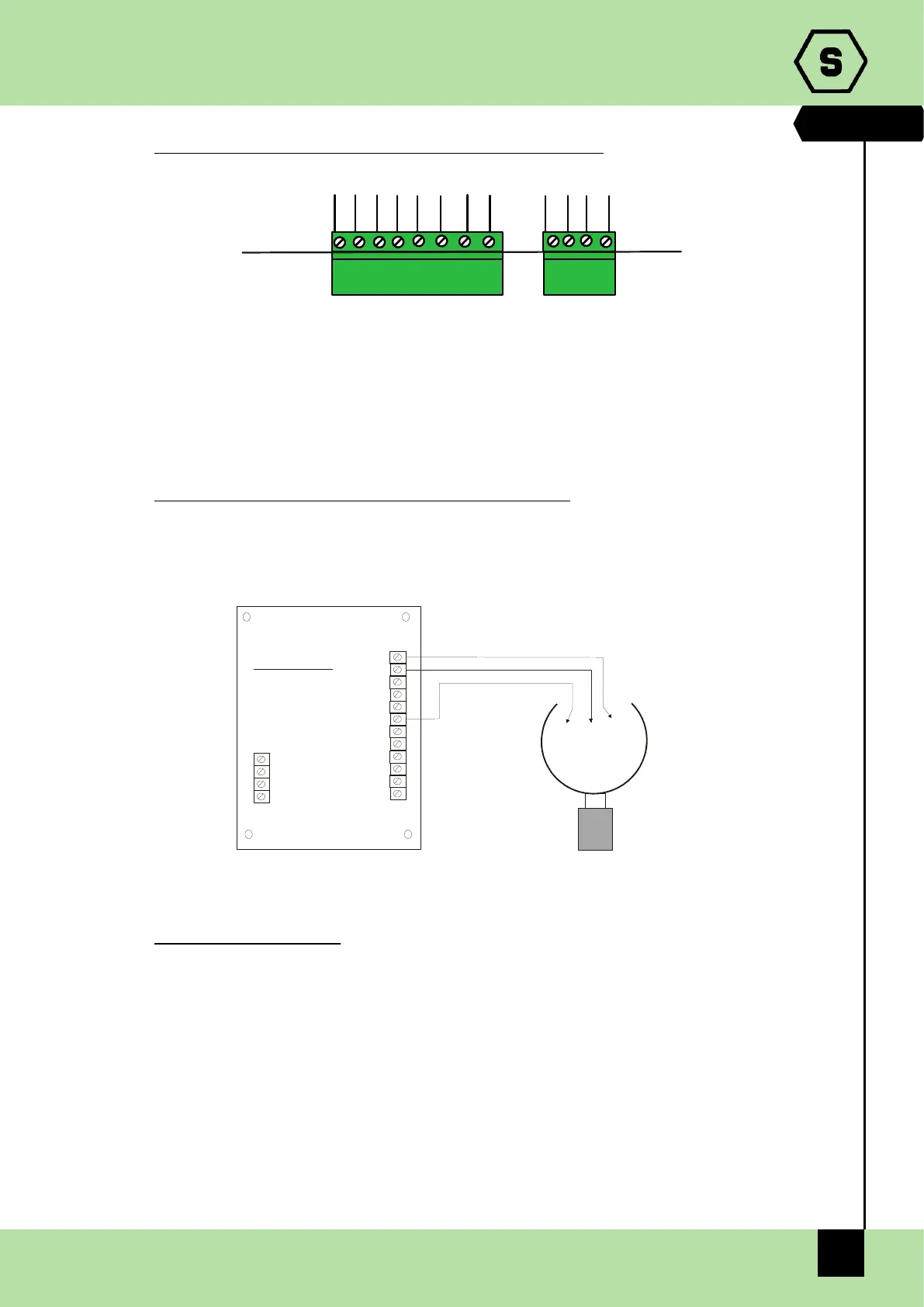

Fig. 2.2.1 a) Collegamento degli 8 rilevatori in centrale
Rilevatori con uscita 4-20 mA collegati al modulo ST.G/IN8-S
Nello schema seguente è rappresentato il collegamento di un rilevatore gas con uscita 4-
20 mA ad un modulo ingresso STG/IN8-S. Durante la messa in marcia del sistema,
assicurarsi che a ciascun rilevatore gas arrivi una tensione minima di 12 Vdc.
Fig. 2.2.1 b) Collegamento degli 8 rilevatori al modulo ST.G/IN8-S
Rilevatori con uscita RS485
I rilevatori gas provvisti di comunicazione seriale RS485 invece vengono collegati
direttamente sui bus (bus) RS485 della centrale MULTISCAN 8+. Sul bus RS485 è collegato
anche il modulo d’ingresso STG/IN8-S ed il modulo d’uscita STG/OUT16-S.
In questo tipo di collegamento servono 4 conduttori: 2 per la seriale RS485 e 2 per
l’alimentazione dei dispositivi. A questo scopo si suggerisce l’utilizzo di due diversi cavi
oppure di un solo cavo che abbia le caratteristiche adatte, si seguito descritte.
-) Il collegamento della seriale RS485 deve essere realizzato con cavo per connessioni EIA
RS 485: n.2 conduttori con sezione 0,22 / 0,35 mmq + schermo (COPPIA TWISTATA).
Capacità nominale tra i conduttori < 50 pF/m, impedenza nominale 120 ohm. Con questo
tipo di collegamento la lunghezza totale della linea non deve superare i 1000 metri. Un
