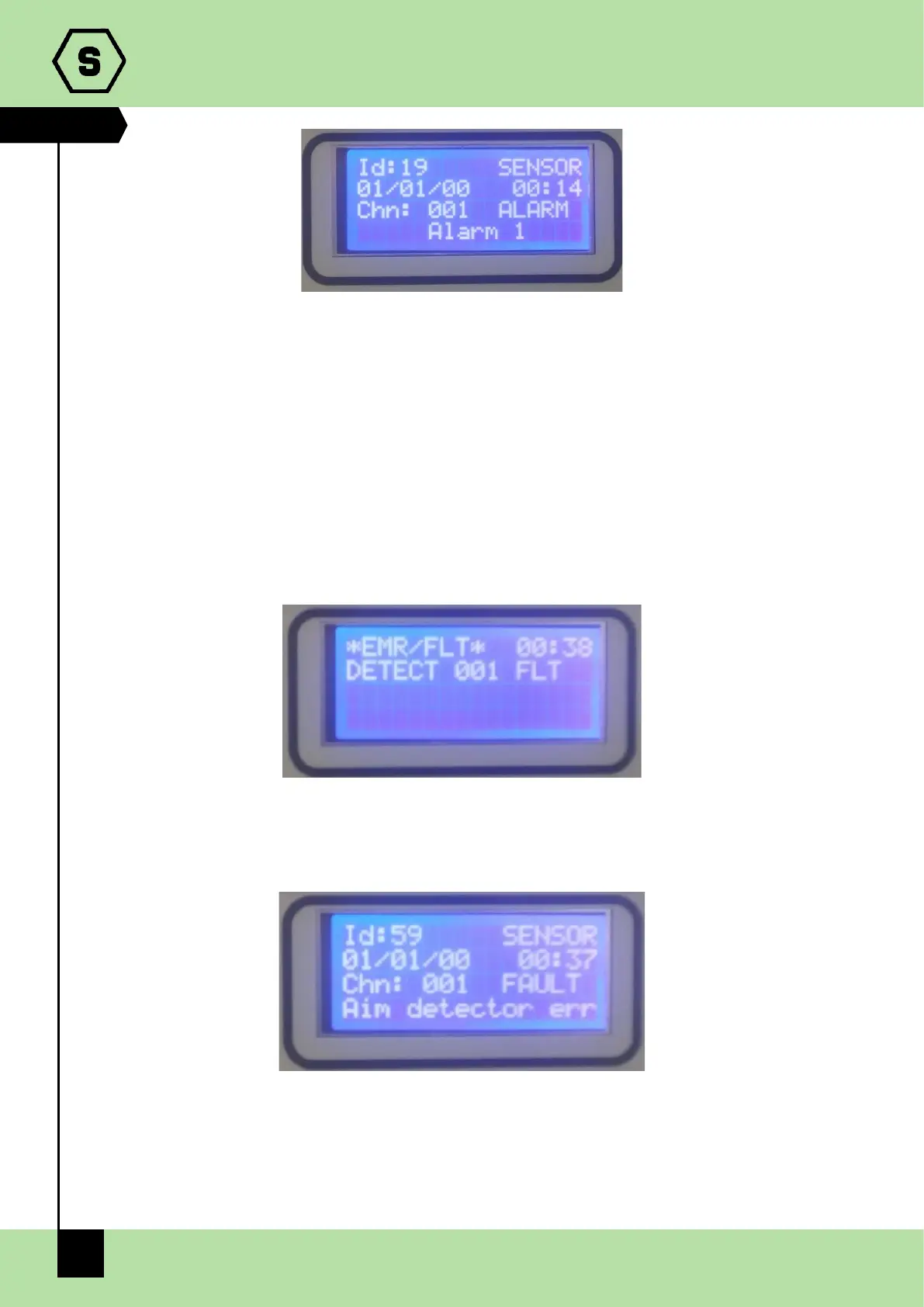

Fig. 3.2.1.c) Dettagli evento di Allarme 1
Dalla videata principale, premendo il tasto MENU e selezionando EVENTI ATTIVI sarà
possibile visionare i canali in Allarme/Guasto e non ancora resettati.
GUASTO
Lo stato di Guasto sarà attivato nelle seguenti condizioni:
1. Corto circuito, circuito aperto o malfunzionamento di un canale
2. Rimozione o malfunzionamento di un modulo ST.G/IN8 o ST.G/OUT16
3. Rilevatore in Under-scale (segnale al di sotto dello “0”)
4. Rilevatore in Over-range (segnale oltre il 100% della scala)
Fig. 3.2.1.d) Videata in stato di Guasto
Selezionando un evento di Guasto e premendo il tasto Enter, una ulteriore videata
apparirà mostrando i dettagli dell’evento.
Fig. 3.2.1.e) Dettagli evento di Guasto
TEST/MANUTENZIONE
Questo stato è attivo quando uno o più canali sono in modalità TEST e viene utilizzato per
eseguire la manutenzione del sistema di rilevazione gas. Per mettere uno o più canali in
