63
XV-Z12000
Pin-Belegung

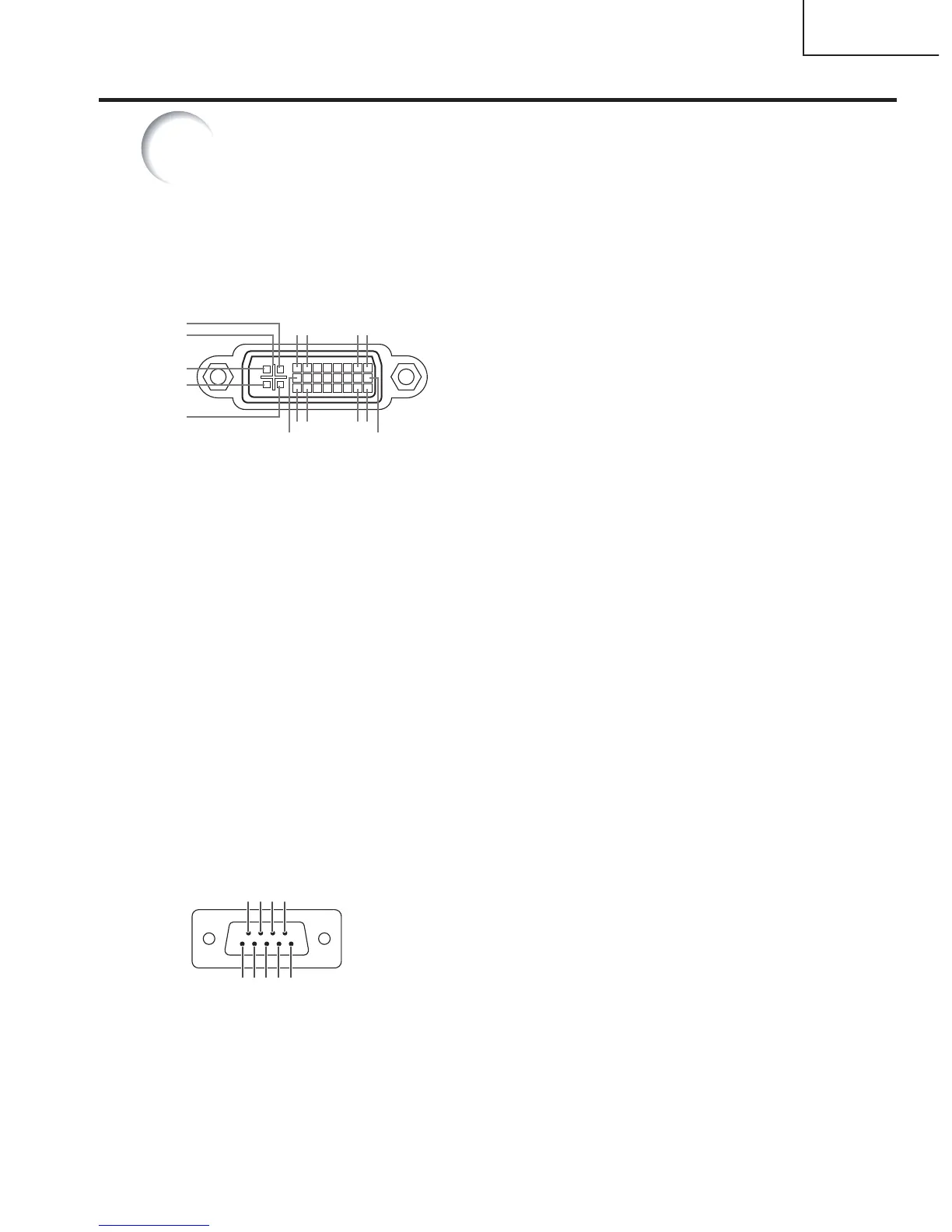

Verbindungs-Pin-Zuweisungen
RS-232C-Port: 9-Pin D-Sub-Stecker des DIN-D-Sub RS-232C-Kabels
Pin Nr. Signal Name E/A Referenz
1
Nicht angeschlossen
2RD
Daten empfangen
Eingang
An internen Schaltkreis angeschlossen
3SD
Daten senden
Ausgang
An internen Schaltkreis angeschlossen
4
Reserviert
An internen Schaltkreis angeschlossen
5SG
Signalerdung
An internen Schaltkreis angeschlossen
6
Reserviert
An internen Schaltkreis angeschlossen
7
Reserviert
An internen Schaltkreis angeschlossen
8
Reserviert
An internen Schaltkreis angeschlossen
9
Nicht angeschlossen
DVI-I (INPUT 5 / DIGITAL INPUT)-Anschluss: 29-pol. Stecker
••
••
• DVI-Digital-Eingang
Pin Nr. Signal Pin Nr. Signal
1T.M.D.S.-Daten 2- 16 Zündkerzenerkennung
2T.M.D.S.-Daten 2+ 17 T.M.D.S.-Daten 0-
3T.M.D.S.-Daten 2-Schutz 18 T.M.D.S.-Daten 0+
4Nicht angeschlossen 19
T.M.D.S.-Daten 0-Schutz
5Nicht angeschlossen 20 Nicht angeschlossen
6 DDC-Takt 21 Nicht angeschlossen
7DDC-Daten 22 T.M.D.S.-Taktschutz
8Nicht angeschlossen 23 T.M.D.S.-Takt+
9T.M.D.S.-Daten 1- 24 T.M.D.S.-Takt-
10 T.M.D.S.-Daten 1+ C1 Nicht angeschlossen
11 T.M.D.S.-Daten 1-Schutz C2 Nicht angeschlossen
12 Nicht angeschlossen C3 Nicht angeschlossen
13 Nicht angeschlossen C4 Nicht angeschlossen
14 Stromversorgung + 5 V C5 Erde
15 Erde
••
••
• DVI-Analog-RGB-Eingang
Pin Nr. Signal Pin Nr. Signal
1Nicht angeschlossen 16
Zündkerzenerkennung
2Nicht angeschlossen 17 Nicht angeschlossen
3Nicht angeschlossen 18 Nicht angeschlossen
4Nicht angeschlossen 19 Nicht angeschlossen
5Nicht angeschlossen 20 Nicht angeschlossen
6 DDC-Takt 21 Nicht angeschlossen
7 DDC-Daten 22 Nicht angeschlossen
8Vertikales Synch. 23 Nicht angeschlossen
9Nicht angeschlossen 24 Nicht angeschlossen
10 Nicht angeschlossen C1 Analog-Eingang Rot
11 Nicht angeschlossen C2 Analog-Eingang Grün
12 Nicht angeschlossen C3 Analog-Eingang Blau
13 Nicht angeschlossen C4 Horizontales Synch.
14
Stromversorgung + 5V
C5 Erde
15 Erde
••
••
• DVI-Analog-Komponenten-Eingang
Pin Nr. Signal Pin Nr. Signal
1
Nicht angeschlossen
16
Nicht angeschlossen
2
Nicht angeschlossen
17
Nicht angeschlossen
3
Nicht angeschlossen
18
Nicht angeschlossen
4
Nicht angeschlossen
19
Nicht angeschlossen
5
Nicht angeschlossen
20
Nicht angeschlossen
6
Nicht angeschlossen
21
Nicht angeschlossen
7
Nicht angeschlossen
22
Nicht angeschlossen
8
Nicht angeschlossen
23
Nicht angeschlossen
9
Nicht angeschlossen
24
Nicht angeschlossen
10
Nicht angeschlossen
C1
Analog-Eingang Pr/Cr
11
Nicht angeschlossen
C2
Analog-Eingang Y
12
Nicht angeschlossen
C3
Analog-Eingang Pb/Cb
13
Nicht angeschlossen
C4
Nicht angeschlossen
14
Nicht angeschlossen
C5
Erde
15
Erde
16
8 7
•••••
~
•••••
2 1
•••••••••
~
•••••••••
•••
~
•••
24
23
18
17
9
C1
C2
C4
C5
C3
4 3 2 1
9
8 7 6
5
