XV-Z12000

ENTFERNEN DER HAUPTTEILE

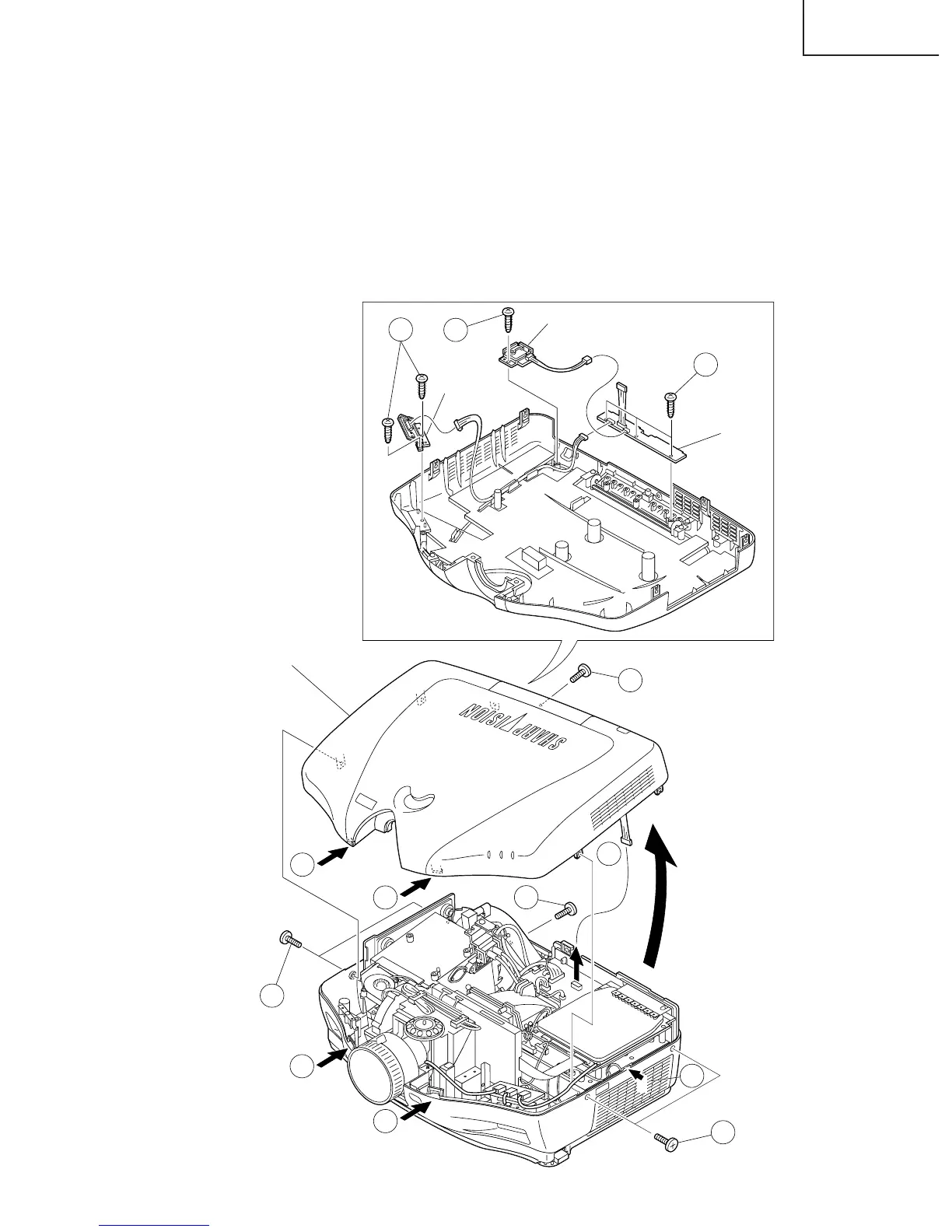

1. Ausbau der oberen Abdeckung

1-1. Die sechs Sicherungsschrauben losdrehen.

1-2. An den seitlichen Pfeil A an der Gehäuseunter-

seite hineindrücken und die hintere Abdeckung

anheben.

1-3. Den Stecker abziehen.

1-4. An den vorderen Pfeil B an der Gehäuseunter-

seite hineindrücken und die Sperrklinken ausha-

ken. Danach die obere Abdeckung abnehmen.

2-1. Die beiden Schrauben losdrehen, dann die LED-

Platine entfernen.

2-2. Die Schraube losdrehen und die R/C-Platine ent-

fernen.

2-3. Die drei Schrauben losdrehen und die

Betriebsplatine entfernen.

1-4

1-1

2-1

2-2

2-3

1-1

1-3

1-1

1-4

Obere Abdeckung

LED-Platine

R/C Platine

Betriebsplatine

1-4

1-2
