Sharp XV-Z12000 Service Manual

66
XV-Z12000

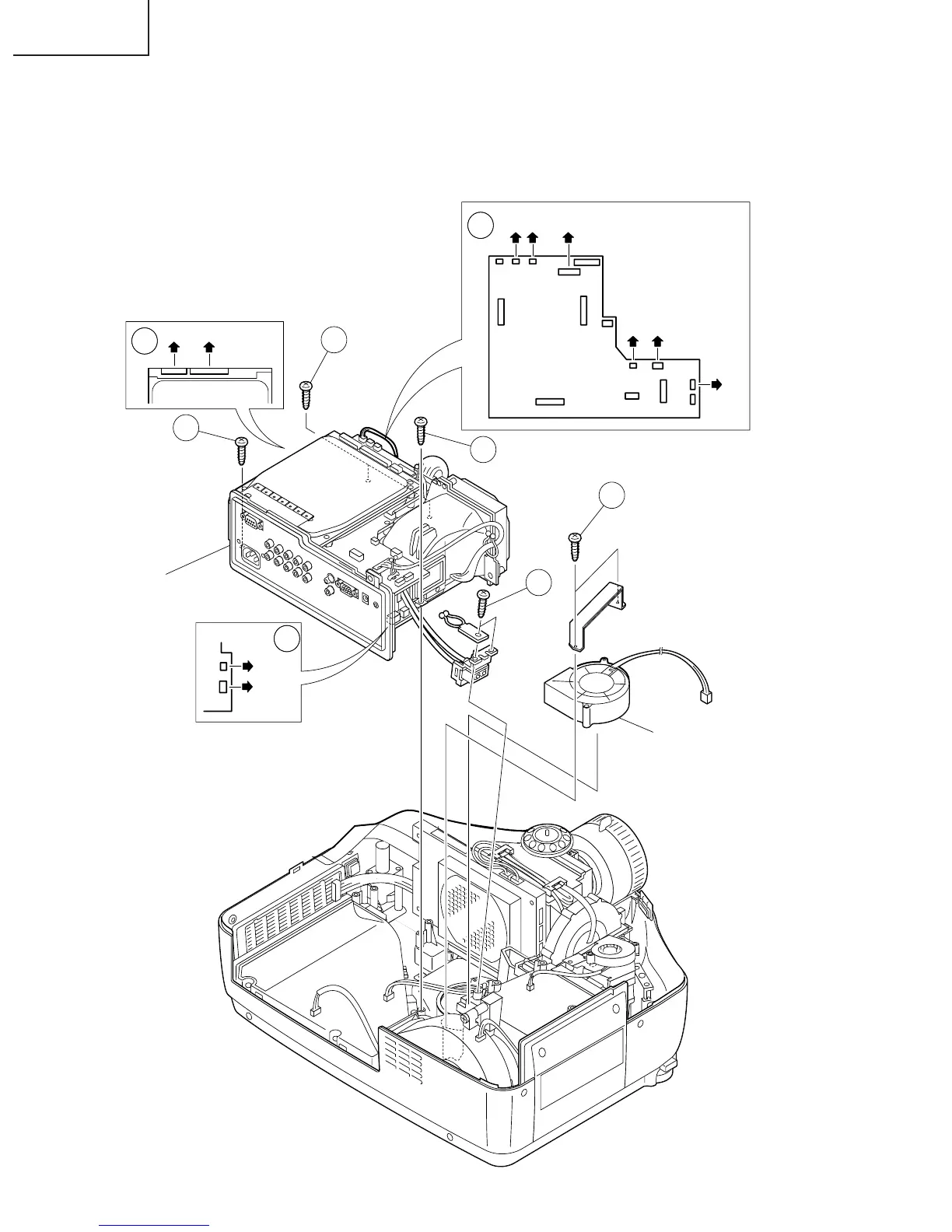

2. Ausbau des Kühlgebläses und der Platineneinheit
3-1. Die zehn Steckverbinder abziehen.
3-2. Die beiden Schrauben losdrehen und die Lampenfassung entfernen.
3-3. Die beiden Schrauben losdrehen und das Kühlgebläse entfernen.
3-4. Die vier Schrauben losdrehen und die Platineneinheit entfernen.
(J5) (J3)
(RC) (TA) (J2)
3-1
3-1
3-1
3-3
3-2
Kühlgebläse
Platineneinheit
3-4
3-4
3-4
Door SW
Bi-Metal
LAMPE
(FD) (FB)
(FA)
