67
XV-Z12000
4-1
4-2
Rückwand
Abdeckplatte
5-1
5-2
5-2
7-1
7-1
8-2
8-2
6-1
PC I/F-Einheit
Hauptplatine
Kühlschacht
6-1
(TB) (EA)
(FC)
(EB)
(CA)
8-3
8-1

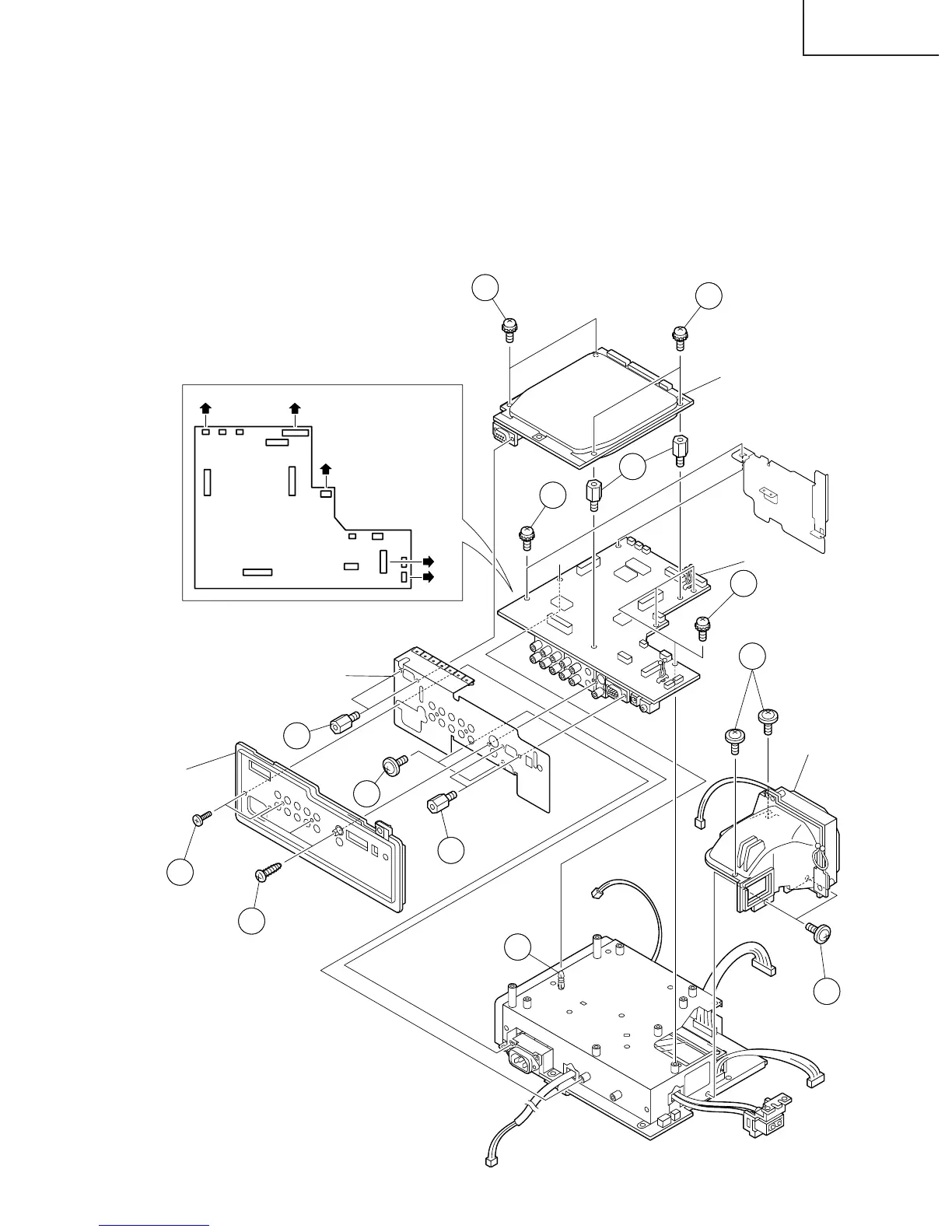

3. Ausbau der Rückwand, der PC-Einheit, des Kühlschachts und der
Hauptplatineneinheit
4-1. Die beiden Schrauben losdrehen.
4-2. Die drei Schrauben losdrehen und die Abdeckplatte entfernen.
5-1. Die beiden Schrauben losdrehen.
5-2. Die vier Sechskanthalterungen entfernen, dann die Abdeckplatte entfernen.
6-1. Die vier Schrauben losdrehen, dann die PC I/F-Einheit abnehmen.
7-1. Die vier Schrauben losdrehen, dann den Kühlschacht abnehmen.
8-1. Die beiden Sechskanthalterungen entfernen.
8-2. Die fünf Schrauben losdrehen und die Hauptplatine entfernen.
8-3. Die Halterung entsperren.
