73
XV-Z12000
Einstellen der hinteren Brennweite nach dem Auswechseln des Projektionsobjektivs
Hinweis: Ein Klebebandstreifen ist am Scharfeinstellring angebracht (mit dem Ersatz-Projektionsobjektiv mitgelie-
fert). Dieses Klebeband nicht entfernen, solange die Einstellung nicht abgeschlossen ist.
(1) Zwischen dem Gerät und der Leinwand ist ein Abstand von 2,4 m einzuhalten. Danach ist der Zoom-Knopf auf
"wide end" einzustellen.
(2) Die Objektiveinstellung vornehmen, bis das Projektionsobjektiv das gleiche Niveau wie die Leinwandmitte erreicht
hat.
(3) Die obere Abdeckung A der Optikeinheit hinter dem Projektionsobjektiv entfernen.
(4) Die vier Innensechskantschrauben B auf der Rückseite des Projektionsobjektivs losdrehen.
(5) Nun den Einstell-Schraubendreher (C) (9EVDRIVERZ9000) in das Loch D auf der Rückseite des Projektions-
objektivs einführen. Die Bildleinwandmitte scharf einstellen. (Empfohlen wird die Zuführung des SXGA-Signals für
1-Punkt-Weiß-Kreuzschraffurmuster oder 1-Punkt-Weißmuster auf schwarzem Hintergrund.)
(6) Die vier Innensechskantschrauben B auf ein Anzugsdrehmoment von 0,3 Nm (3,06 kg-cm) festziehen und danach
Schrauben-Sicherungsmittel (Loctite) aufbringen.
(7) Nun das Klebeband vom Scharfeinstellring auf dem Projektionsobjektiv abziehen.
(8) Die obere Abdeckung A der Optikmechanismus-Einheit wieder aufsetzen. Schließlich die beiden Schrauben E
eindrehen und Loctite auftragen.

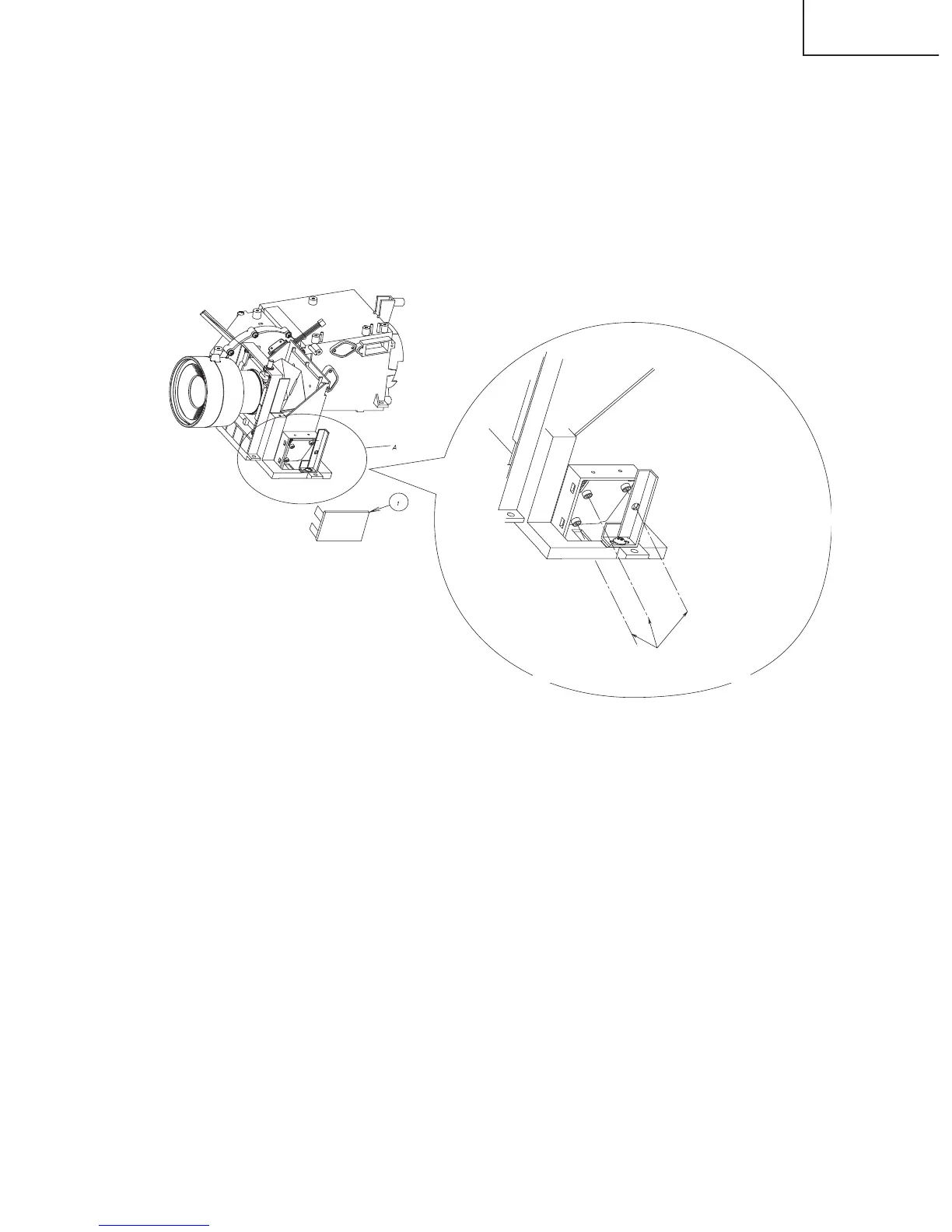

Einstellung der Spiegel
Einstellung des Anzeigebereichs am Bildschirm vornehmen, um Dunkelbereiche am äußeren Bildschirmrand zu ver-
meiden.
1. Die obere Abdeckung abnehmen, so daß die Optikeinheit sichtbar wird. Nur Weiß am Bildschirm anzeigen.
2. Die Abdeckung 1 der Spiegeleinstellplatte an der Unterseite rechts vom Projektionsobjektiv entfernen.
3. Die drei Schrauben mit dem Spezial-Innensechskantschlüssel (9HPH10XL120) verstellen und so einstellen, daß
keine Dunkelbereiche am Bildschirm auftreten.
4. Die Abdeckung 1 der Spiegeleinstellplatte anbringen.
5. Die obere Abdeckung wieder befestigen.
Vergrößerung von Teil A
Den Innensechskantschlüssel
in dieser Richtung einstecken.
