75
XV-Z12000
Wenn die DMD-Einheit ausgewechselt wurde
Hinweis: Der DMD-Chip und die Bildformatiererplatine werden zur gleichen Zeit geliefert. Es wird ausschließlich der
DMD-Chip ausgewechselt.
Beziehen Sie sich beim Auswechseln der Bildformatiererplatine bitte auf den Abschnitt "AUSBAU DER
WICHTIGSTEN BAUTEILE".
Die hintere Brennweite des Projektionsobjektivs braucht nicht eingestellt zu werden. Wenn die Brennpunkteinstellung
jedoch unzufriedenstellend ist, muß die folgende Einstellung ausgeführt werden.
(1) Zwischen dem Gerät und der Leinwand ist ein Abstand von 2,4 m einzuhalten.
(2) Die Objektiveinstellung vornehmen, bis das Projektionsobjektiv das gleiche Niveau wie die Leinwandmitte er-
reicht hat.

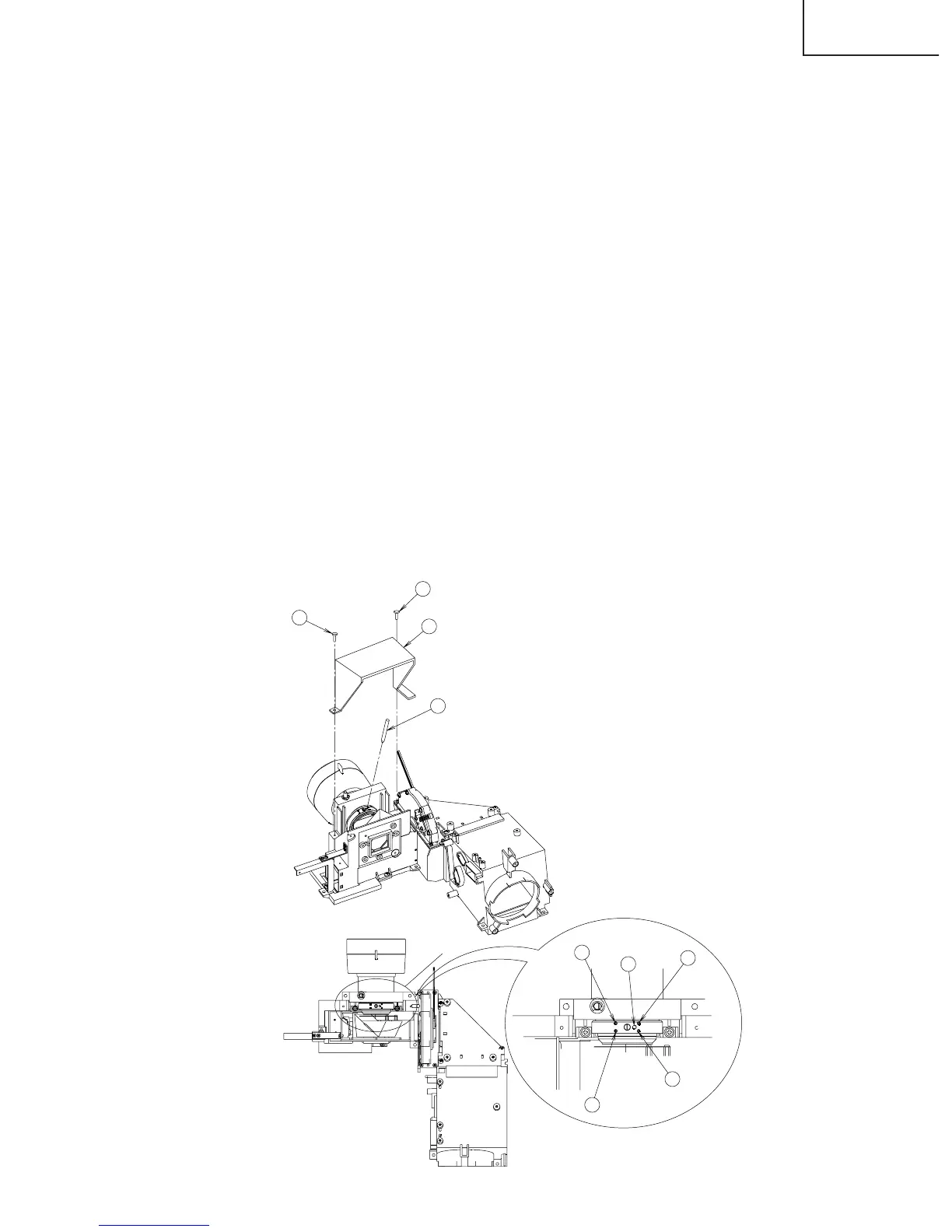

(3) Die obere Abdeckung A der Optikeinheit hinter dem Projektionsobjektiv entfernen.
(4) Die vier Innensechskantschrauben B auf der Rückseite des Projektionsobjektivs losdrehen.
(5) Den Zoom-Knopf an der Vorderseite des Projektionsobjektivs auf „tele end“ einstellen und eine gute Scharfein-
stellung sicherstellen.
(6) Danach ist der Zoom-Knopf an der Vorderseite des Projektionsobjektivs auf „wide end“ einzustellen.
(7) Nun den Einstell-Schraubendreher (C) (9EVDRIVERZ9000) in das Loch D auf der Rückseite des Projektions-
objektivs einführen. Die Bildleinwandmitte scharf einstellen. (Empfohlen wird die Zuführung des SXGA-Signals
für 1-Punkt-Weiß-Kreuzschraffurmuster oder 1-Punkt-Weißmuster auf schwarzem Hintergrund.)
(8) Den Zoom-Knopf von „wide end“ auf „tele end“ zurückziehen und feststellen, ob die Scharfeinstellung sicherge-
stellt ist. Falls dies nicht der Fall ist, sind die Schritte (5), (6) und (7) solange zu wiederholen, bis die höchste
Schärfe erzielt ist.
(9) Die vier Innensechskantschrauben B auf ein Anzugsdrehmoment von 0,3 Nm (3,06 kg-cm) festziehen und da-
nach Schrauben-Sicherungsmittel (Loctite) aufbringen.
(10) Die obere Abdeckung A der Optikmechanismus-Einheit wieder aufsetzen. Schließlich die beiden Schrauben E
eindrehen und Loctite auftragen.
E
E
A
C
X
Vergrößerung von Teil X
B
B
B
B
D
