Sharp XV-Z2000 Service Manual

50
XV-Z2000
DT-400
BEDIENUNGSANLEITUNG
Projektor

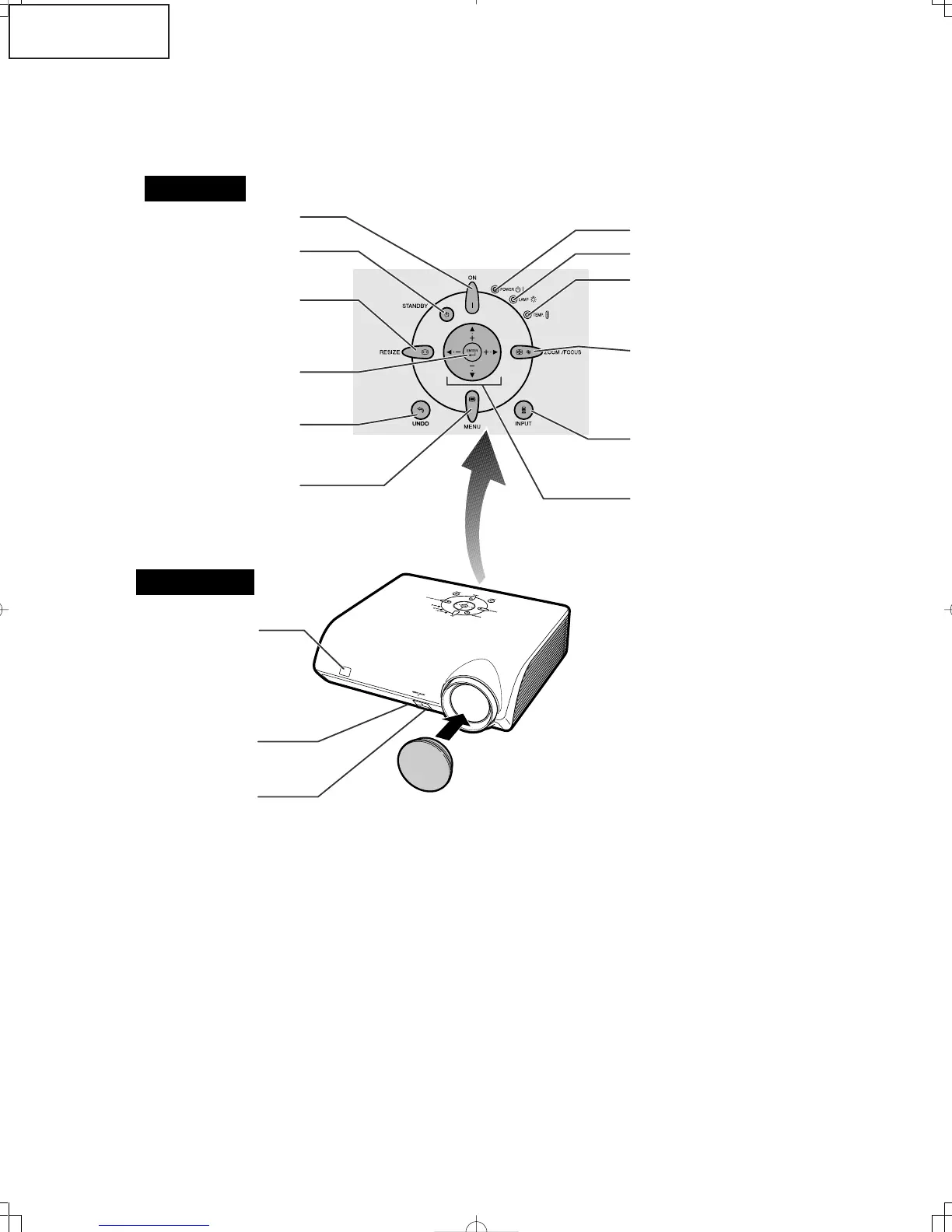

Draufsicht
Vorderansicht
• Anbringen der Objektivkappe
Drücken Sie die Objektivkappe
auf, bis diese in Position einrastet.
• Abnehmen der Objektivkappe
Ziehen Sie die Objektivkappe
nach außen.
Einstelltasten
('/"/\/|)
Für das Auswählen von
Menüpunkten und anderen
Einstellungen.
INPUT-Taste
Wählen Sie zwischen den
Eingangsmodi 1, 2, 3, 4, 5
oder DIGITAL
ZOOM/FOCUS-Taste
Für das Einstellen der
projizierten Bildgröße oder
das Einstellen des Fokus.
Temperaturwarn-
Anzeige
Lampen-Anzeige
Netz-Anzeige
Fernbedienungssensor
HEIGHT ADJUST-Taste
Vorderer Einstellfuß
(auf der Unterseite des
Projektors)
MENU-Taste
Für die Anzeige des Justierungs-
und Einstellungsbildschirms.
ENTER-Taste
Für das Einstellen der
ausgewählten oder eingestellten
Menüpunkte.
UNDO-Taste
Für das Rückgängigmachen eines
Bedienschrittes oder für die Rückkehr
zur vorherigen Anzeige.
STANDBY-Taste
Schaltet den Projektor in den
Standby-Modus.
RESIZE-Taste
Für das Umschalten der Bildanzeige
(STRECKEN, SEITENBALKEN, usw.).
ON-Taste
Schaltet die Stromversorgung ein.

Sharp XV-Z2000 Specifications

General

Projection distance	2.6 - 3.9 m
Contrast ratio (typical)	2500:1
Screen size compatibility	40 - 200 \
Projector native resolution	SXGA (1280x1024)
Lamp type	SHP
Lamp power	275 W
Light source type	Lamp
Service life of light source	3000 h
Video in	XGA, Mac 19” (in intelligent compression), SVGA/VGA, Mac 16”/13”
I/O ports	2x component, 1x RCA video, 1x S-video, DVI-I (analogue component, digital & analogue RGB) x 1
Dimensions (WxDxH)	310 x 287 x 104 mm
Power requirements	100-240V AC, 50/60Hz
Power consumption (typical)	360 W
Market positioning	Home cinema

Weight and Dimensions

Weight	4300 g
