Sharp XV-Z2000 Service Manual

57
XV-Z2000
DT-400

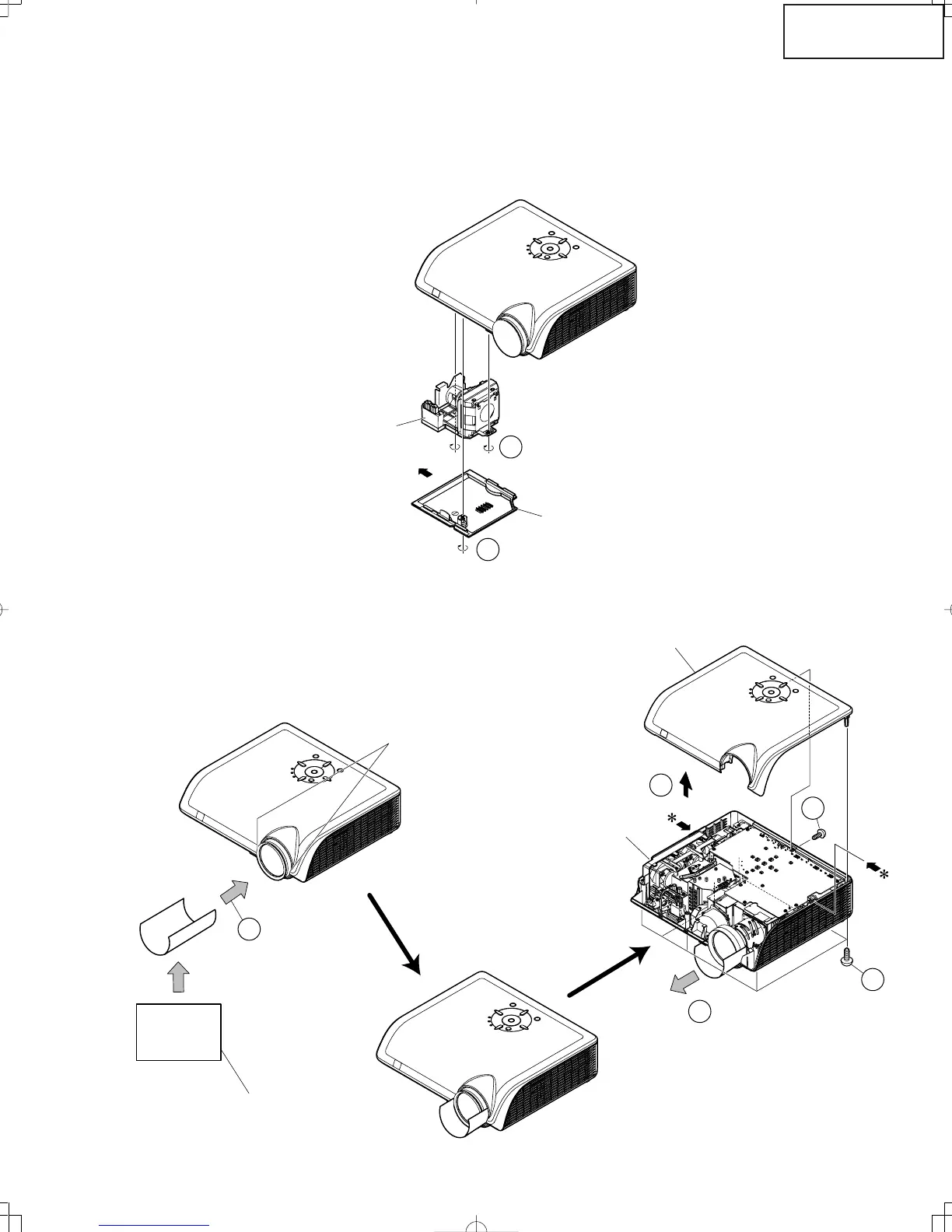

ENTFERNEN DER HAUPTTEILE
1. Ausbau der Lampentür und der Lampeneinheit
1-1. Die Lampentür-Befestigungsschraube herausdrehen, dann die Lampentür abnehmen.
1-2. Die 2 Lampeneinheits-Befestigungsschrauben herausdrehen, dann die Lampeneinheit abheben.
2. Ausbau des oberen Gehäuses
2-1. Eine Postkarte oder ein dickes papier unter dem objektivtubus einzuführen.
2-2. Die 6 Befestigungsschrauben für das obere und das untere Gehäuse herausdrehen.
2-3. Die mit * bezeichneten Teile gedrückt halten und die Klauen am oberen Gehäuse freigeben, um das obere
Gehäuse abzunehmen.
2-4. Die Postkarte wieder herausziehen.
Lampentür
Lampeneinheit
1-2
1-3
2-4
2-3
2-1
Dickes papier wie
eine Postkarte
Um den Objektivtubus gegen
Kratzer zu sch
ützen
Kurze Seite
(10cm)
Lange Seite
(15cm)
Oberes Gehäuse
Unteres Gehäuse
2-2
2-2

Sharp XV-Z2000 Specifications

General

Projection distance	2.6 - 3.9 m
Contrast ratio (typical)	2500:1
Screen size compatibility	40 - 200 \
Projector native resolution	SXGA (1280x1024)
Lamp type	SHP
Lamp power	275 W
Light source type	Lamp
Service life of light source	3000 h
Video in	XGA, Mac 19” (in intelligent compression), SVGA/VGA, Mac 16”/13”
I/O ports	2x component, 1x RCA video, 1x S-video, DVI-I (analogue component, digital & analogue RGB) x 1
Dimensions (WxDxH)	310 x 287 x 104 mm
Power requirements	100-240V AC, 50/60Hz
Power consumption (typical)	360 W
Market positioning	Home cinema

Weight and Dimensions

Weight	4300 g
