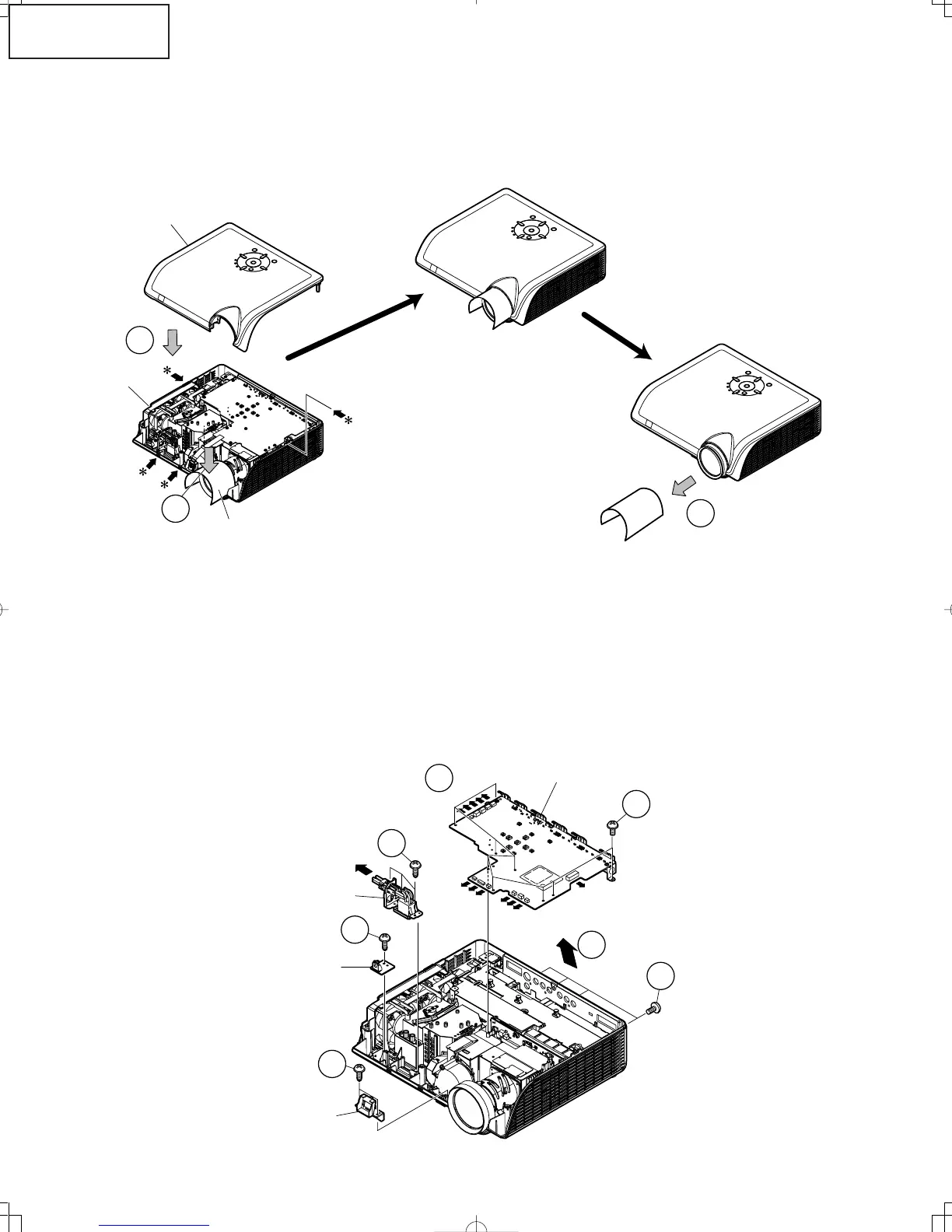

4. Ausbau der Hauptleiterplatteneinheit und der peripheren Einheiten
4-1. Die 4 Hauptleiterplatten-Befestigungsschrauben (Klemmenseite) herausdrehen.
4-2. Die 9 Hauptleiterplatten-Befestigungsschrauben herausdrehen.
4-3. Die 12 Anschlüsse aus der Hauptleiterplatte entfernen.
4-4. Den Anschluss an der Schalterhalterung herausziehen, dann die 3 Befestigungsschrauben herausdrehen.
4-5. Die Befestigungsschrauben für die vordere R/C-Leiterplatte herausdrehen.
4-6. Die 2 Befestigungsschrauben für die knopf-Halter herausdrehen.
4-7. Die Hauptleiterplatte in querer Richtung von der Optische Laufwerkeinheitseite abheben.
3. Anbringen der oberen Gehäuses (Für die geeigneten Schrauben ist auf den
Abschnitt "2. Aubau des oberen Gehäuses" Bezug zu nehmen.)
3-1. Die Postkarte über dem Objektivtubus einführen.
3-2. Die obere Gehäuse aufsetzen. Sicherstellen, daß die vier Haken gut einrasten.
3-3. Die Postkarte wieder herausziehen.
Oberes Gehäuse
Unteres Gehäuse
Dickes Papier wie z.B.
eine Postkarte
3-2
3-1
3-3
4-1
4-4
4-5
4-6
4-2
4-7
4-3
Hauptleiterplatten
Knopf-Halter
Schalterhalterung
Voedere R/C einheit
