XV-Z2000
DT-400

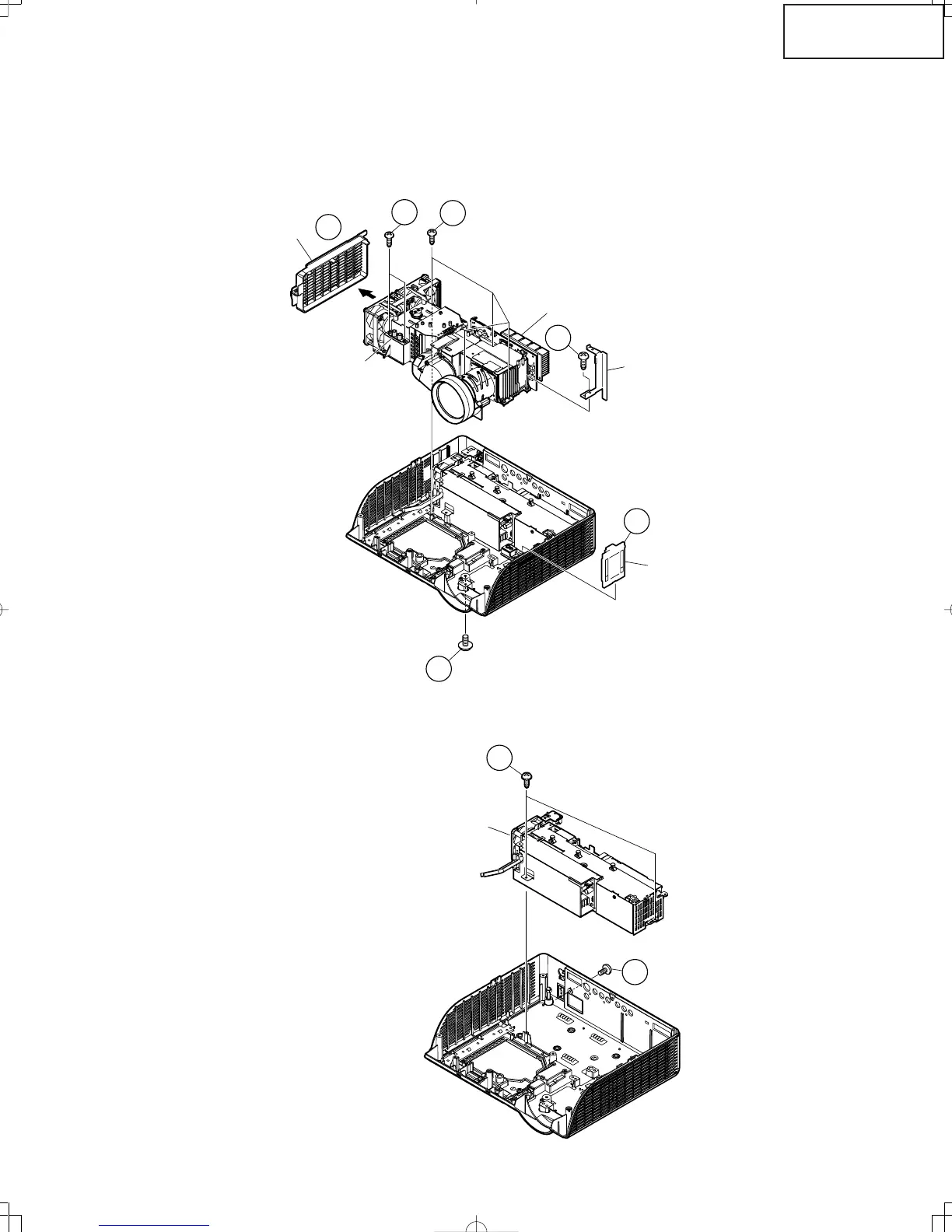

5. Ausbau der optischen Laufwerkeinheit
5-1. Die Befestigungsschrauben für die Halterung.
5-2. Die zwei Sperrschrauben vom Lampenfassung entfernen.
5-3. Die 5 Befestigungsschrauben für die optische Laufwerkeinheit herausdrehen.
5-4. Den Kanal abnehmen.
5-5. Die Lautsprecherhalter abnehmen.
6. Ausbau der Vorschaltgerät/Netz-Einheit
6-1. Die 3 Befestigungsschrauben für die Vorschaltgerät/Netz-Einheit herausdrehen.
Kanal
Optische Laufwerkeinheit
5-3
5-3
5-2
5-4
Lampenfassung
5-1
Halterung
Lautsprecherhalter
5-5
Vorschaltgerät/Netz-Einheit
6-1
6-1
