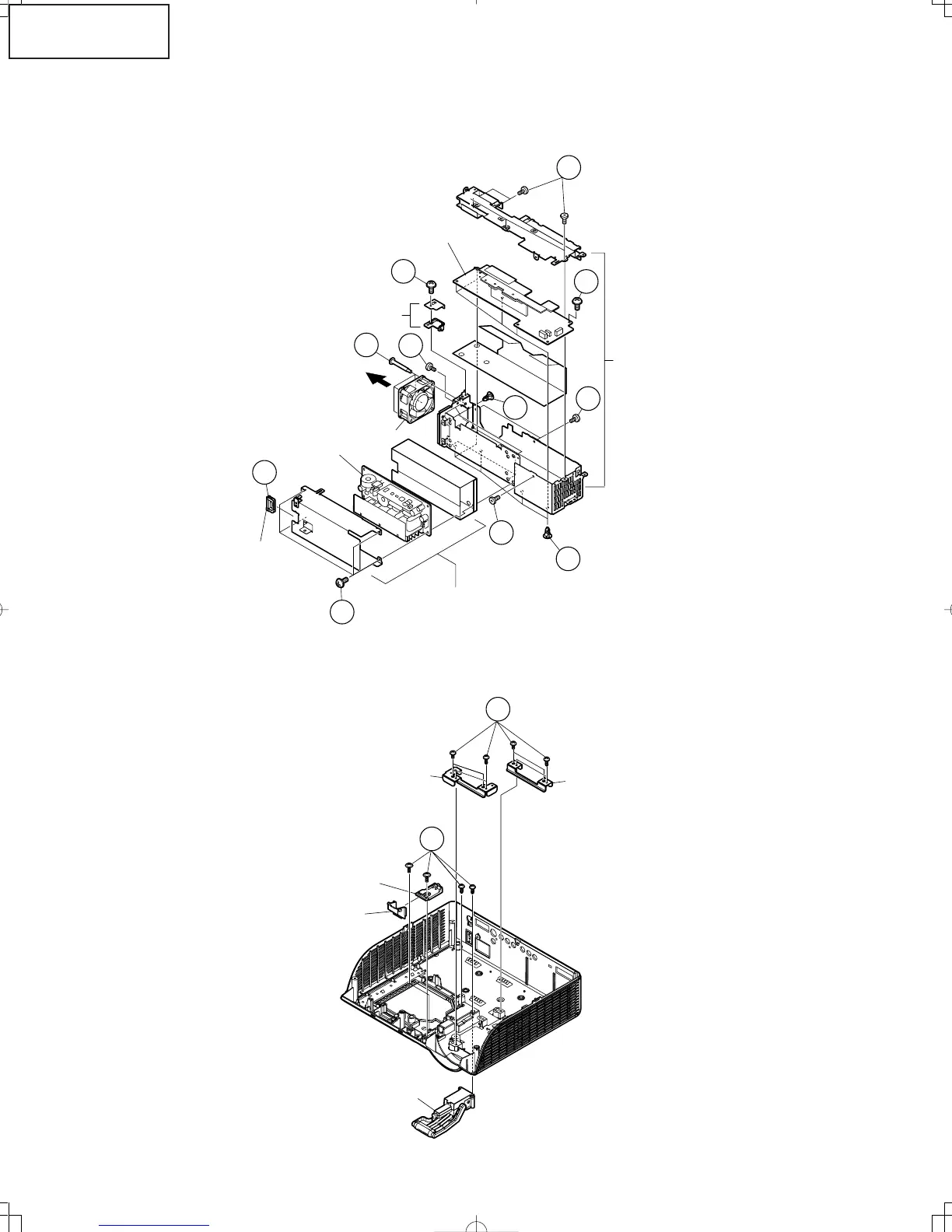

7. Ausbau der Vorschaltgerät/Netz-Einheit
7-1. Die Befestigungsschraube für die hintere R/C-einheit herausdrehen.
7-2. Die 4 Befestigungsschrauben, 4 WH-Naben und den Randhalter für die Vorschaltgerätteil entfernen.
7-3. Die 11 Befestigungsschrauben und 5 WH-Naben für das Netzteil entfernen.
7-4. Die 4 Befestigungsschrauben für das Gebläse herausdrehen.
8. Ausbau der peripheren Einheiten
8-1. Die 4 Befestigungsschrauben für die Vorder Einstellfuß herausdrehen.
8-2. Die 8 Befestigungsschrauben herausdrehen, dann die Halterungen A und B sowie die Erdplatte abnehmen.
Netzteil
Gebläse
Voeschaltgerätteil
Vorshaltgerat-einheit
Hintere-R/C-einheit
Netzeinheit
Randhalter
7-1
7-2
7-2
7-4
7-3
7-3
7-3
7-3
7-3
7-3
7-2
Luftfluß
Halterungen-A
Halterungen-B
Vorder Einstellfuß
Vorder Einstellfuß Halter
Height Adjust-Taste
8-1
8-2
