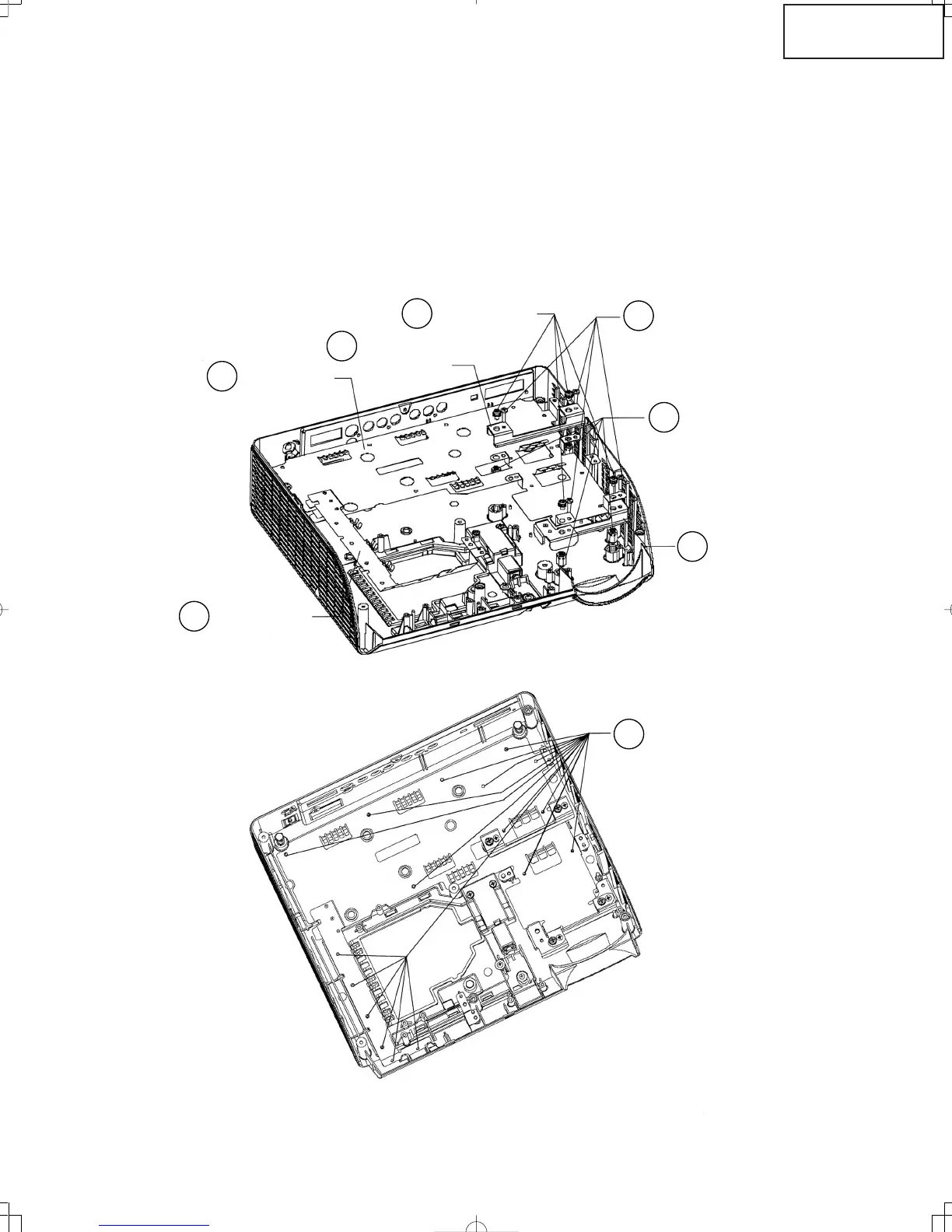

9. Befestigen der Erdungsplatte
9-1. Die vier Muttern anbringen.
9-2. Die Verstärkung (Halterung A) aufsetzen.
9-3. Die Erdungsplatte wie gezeigt ansetzen.
9-4. Die Verstärkung (Halterung B) aufsetzen.
9-5. Die vier M3-Schrauben festziehen.
9-6. Die vier M4-Schrauben festziehen.
9-7. Die Erdungsplatte wie gezeigt ansetzen.
9-8. Die sechs 17 der Erdungsplatte schmelzen.
9-3
Erdungsplatte
M4-Schrauben
(4 Stellen)
9-7
Erdungs platte
9-6
Verstärkung
(Halterung B)
9-4
Muttem (4 Stellen)
9-2
Die 17 Stifte schmelzen.
Vorsichtsmaßnahme:
*Die Stifte mit eniem Lötkolben
schmelzen, um die
Erdungsplatte zu befestigen.
Zum Schluß auf Lockerheit
überprüfen.
9-8
M3-Schrauben (4 Stellen)
9-5
Verstärkung
(Halterung A)
9-1
