Sharp XV-Z2000 Service Manual

64
XV-Z2000
DT-400

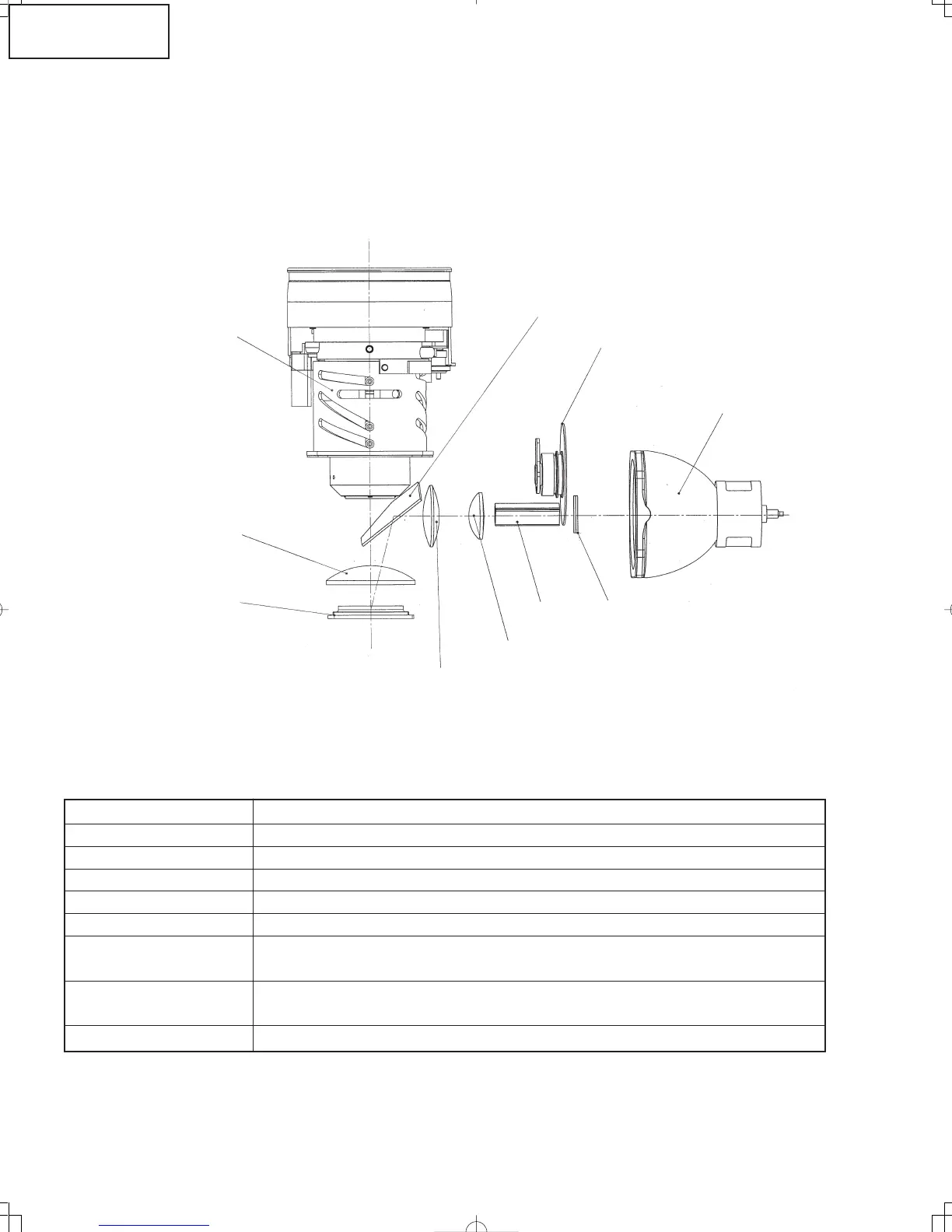

BESCHREIBUNG DER OPTIK-EINHEIT
Erläuterungen für das korrekte Setup der optischen Komponenten und Baugruppen (An-
sicht von oben)
(Schematische Darstellung)
Objekt Funktion
Lampe Lichtquelle. Gleichstrom-Hochdruck-Quecksilberlampe
Farbrad Teilt durch den Farbfilter das Licht aus der Lichtquelle in R, G, B und W auf.
Stab Entwickelt einen gleichmäßigen Lichtstrahl.
Beleuchtungslinsen Fokussieren das Licht aus dem Stab auf DMD.
Reflektorspiegel Reflektiert das Licht aus den Beleuchtungslinsen gegen DMD.
Feldlinse Fokussiert das Licht aus dem Reflektorspiegel auf DMD und das Licht aus DMD
auf Projektionslinse.
DMD Schaltet im Verhältnis von Farbkomponente jedes Bildpunktes der Eingangsquelle
den internen Mikrospiegel ein/aus, um das Licht zu reflektieren.
Projektionslinse Vergrößert das Licht aus DMD und projiziert es auf eine Leinwand.
DMD
Feldlinse
Stab
Lampe
Reflektorspiegel
Farbrad
Beleuchtungslinsen 1
Projektionslinse
Beleuchtungslinsen 2
UV-Filter

Sharp XV-Z2000 Specifications

General

Projection distance	2.6 - 3.9 m
Contrast ratio (typical)	2500:1
Screen size compatibility	40 - 200 \
Projector native resolution	SXGA (1280x1024)
Lamp type	SHP
Lamp power	275 W
Light source type	Lamp
Service life of light source	3000 h
Video in	XGA, Mac 19” (in intelligent compression), SVGA/VGA, Mac 16”/13”
I/O ports	2x component, 1x RCA video, 1x S-video, DVI-I (analogue component, digital & analogue RGB) x 1
Dimensions (WxDxH)	310 x 287 x 104 mm
Power requirements	100-240V AC, 50/60Hz
Power consumption (typical)	360 W
Market positioning	Home cinema

Weight and Dimensions

Weight	4300 g
