55
XV-Z2000
DT-400

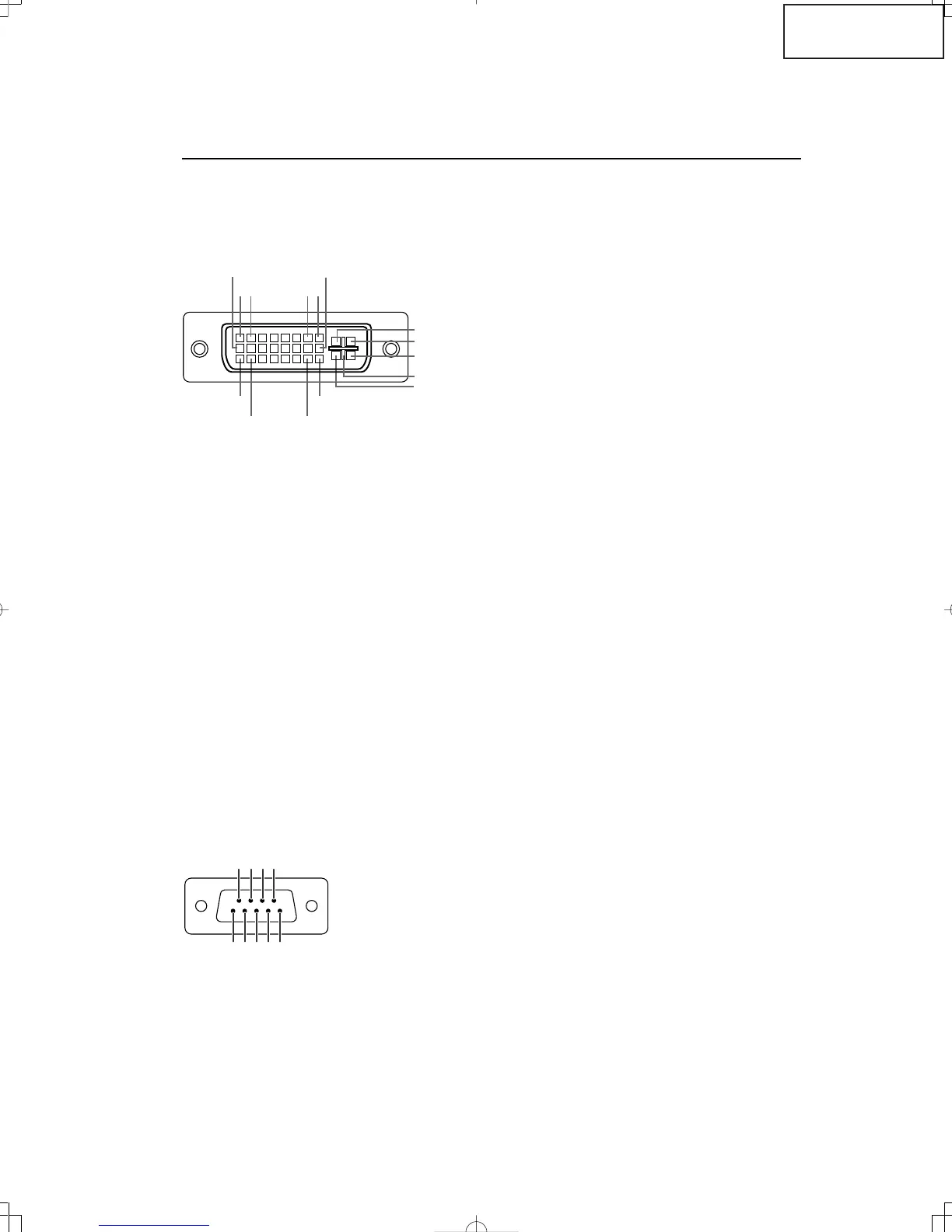

Verbindungs-Pin-Zuweisungen
17
∞∞∞∞∞∞∞∞∞
~
∞∞∞∞∞∞∞∞∞
∞∞∞∞
~
∞∞∞∞
∞∞∞∞
~
∞∞∞∞
24
18 23
C3
21
9
16
C1
C2
C4
C5
87
6789
1
2345
RS-232C-Port: 9-Pin D-Sub-Stecker
Pin Nr. Signal Name E/A Referenz
1 Nicht angeschlossen
2 RD Daten empfangen Eingang An internen Schaltkreis angeschlossen
3 SD Daten senden Ausgang An internen Schaltkreis angeschlossen
4 Reserviert An internen Schaltkreis angeschlossen
5 SG Signalerdung An internen Schaltkreis angeschlossen
6 Reserviert An internen Schaltkreis angeschlossen
7 Reserviert An internen Schaltkreis angeschlossen
8 Reserviert An internen Schaltkreis angeschlossen
9 Nicht angeschlossen
DVI-I (INPUT 5)-Anschluss: 29-pol. Stecker
DVI-Digital-Eingang
Pin Nr. Signal Pin Nr. Signal
1 T.M.D.S.-Daten 2- 16 Zündkerzenerkennung
2 T.M.D.S.-Daten 2+ 17 T.M.D.S.-Daten 0-
3 T.M.D.S.-Daten 2-Schutz 18 T.M.D.S.-Daten 0+
4 Nicht angeschlossen 19 T.M.D.S.-Daten 0-Schutz
5 Nicht angeschlossen 20 Nicht angeschlossen
6 DDC-Takt 21 Nicht angeschlossen
7 DDC-Daten 22 T.M.D.S.-Taktschutz
8 Nicht angeschlossen 23 T.M.D.S.-Takt+
9 T.M.D.S.-Daten 1- 24 T.M.D.S.-Takt-
10 T.M.D.S.-Daten 1+ C1 Nicht angeschlossen
11 T.M.D.S.-Daten 1-Schutz C2 Nicht angeschlossen
12 Nicht angeschlossen C3 Nicht angeschlossen
13 Nicht angeschlossen C4 Nicht angeschlossen
14 Stromversorgung + 5 V C5 Erde
15 Erde
DVI-Analog-RGB-Eingang
Pin Nr. Signal Pin Nr. Signal
1 Nicht angeschlossen 16 Zündkerzenerkennung
2 Nicht angeschlossen 17 Nicht angeschlossen
3 Nicht angeschlossen 18 Nicht angeschlossen
4 Nicht angeschlossen 19 Nicht angeschlossen
5 Nicht angeschlossen 20 Nicht angeschlossen
6 DDC-Takt 21 Nicht angeschlossen
7 DDC-Daten 22 Nicht angeschlossen
8 Vertikales Synch. 23 Nicht angeschlossen
9 Nicht angeschlossen 24 Nicht angeschlossen
10 Nicht angeschlossen C1 Analog-Eingang Rot
11 Nicht angeschlossen C2 Analog-Eingang Grün
12 Nicht angeschlossen C3 Analog-Eingang Blau
13 Nicht angeschlossen C4 Horizontales Synch.
14 Stromversorgung + 5 V C5 Erde
15 Erde
DVI-Analog-Komponenten-Eingang
Pin Nr. Signal Pin Nr. Signal
1 Nicht angeschlossen 16 Nicht angeschlossen
2 Nicht angeschlossen 17 Nicht angeschlossen
3 Nicht angeschlossen 18 Nicht angeschlossen
4 Nicht angeschlossen 19 Nicht angeschlossen
5 Nicht angeschlossen 20 Nicht angeschlossen
6 Nicht angeschlossen 21 Nicht angeschlossen
7 Nicht angeschlossen 22 Nicht angeschlossen
8 Nicht angeschlossen 23 Nicht angeschlossen
9 Nicht angeschlossen 24 Nicht angeschlossen
10 Nicht angeschlossen C1 Analog-Eingang P
R
/C
R
11 Nicht angeschlossen C2 Analog-Eingang Y
12 Nicht angeschlossen C3 Analog-Eingang P
B
/C
B
13 Nicht angeschlossen C4 Nicht angeschlossen
14 Nicht angeschlossen C5 Erde
15 Erde
