Sharp XV-Z2000 Service Manual

71
XV-Z2000
DT-400
*1272-6bbc
CHXXXX
LLLLL
YYYYYYY
L LLL LM
1
TI interne Nummerierung
TI interne Nummerierung

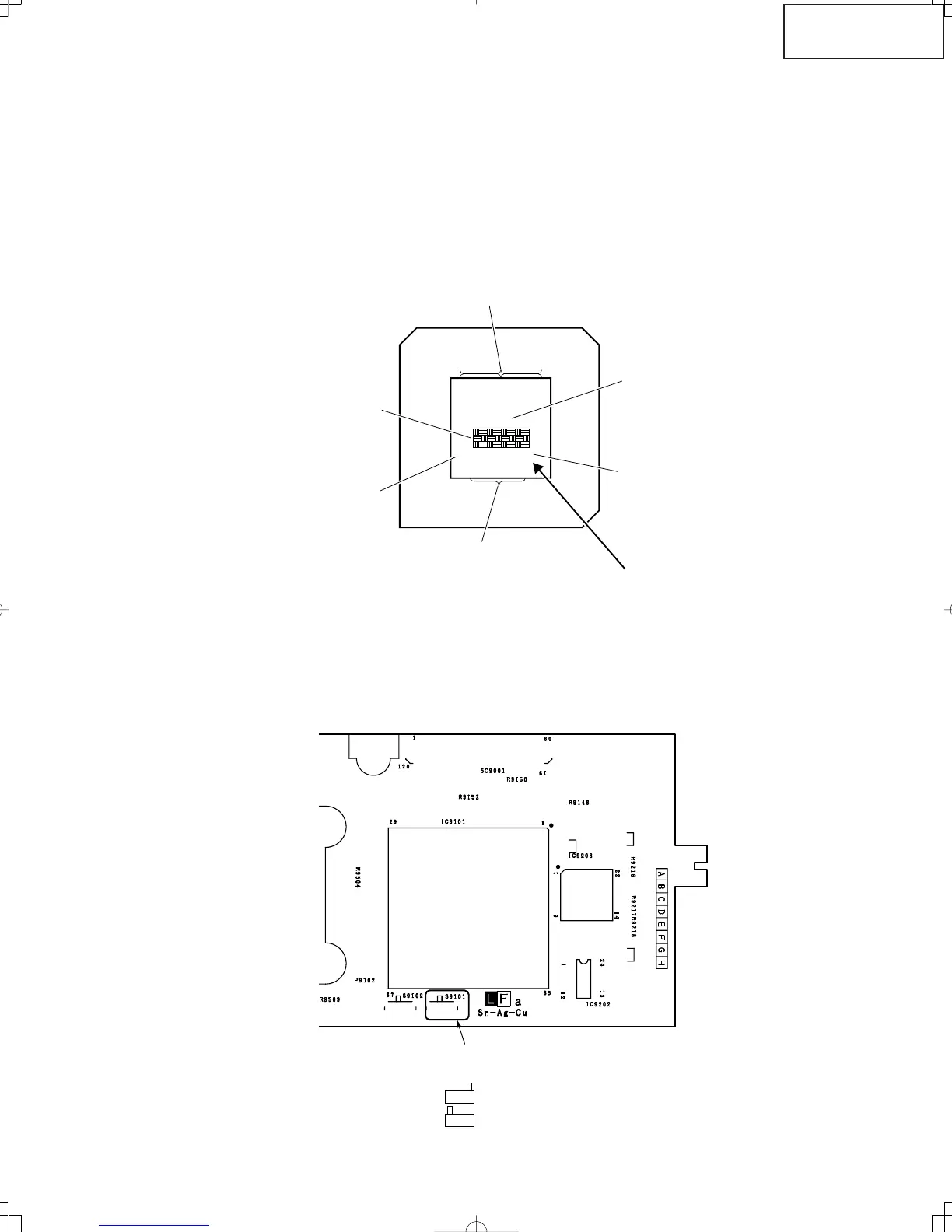

2-dimensionaler Matrixcode
(DMD-Teilenummer und
Seriennummer)
Teil 1 der Seriennummer
(7 Zeichen)
Teil 2 der Seriennummer
(6 oder 7 Zeichen)
DMD-Teilenummer
Der letzte Alphabetbuchstabe zeigt die
Bin-Spannungseinstellung (D.E) an.
* Vorsichtsmaßregeln bei Einrichtung der DMD (Digital Micromirror Device)-Einheit
Vor dem Anschließen der Formatierleiterplatte an der Optikengine die folgenden Schritte ausführen. Die
Spannungsrangmarkierung am DMD selber beachten. Unter
bezug auf diese Markierung die DIP-Schalter an der Formatierleiterplatte einstellen. Dann diese Leiterplatte an die
Optikengine anschließen. Falsche Einstellungenbeeinträchtigen die Systemleistung.
Die Schalter der Formatierleiterplatte entsprechend der Bin-Spannung wie auf der Rückseite des DMD gezeigt einstellen.
2Gegründet auf Soltierfachspannung, wird
schalter wie folgt aufgestellt.
D:
E:

Sharp XV-Z2000 Specifications

General

Projection distance	2.6 - 3.9 m
Contrast ratio (typical)	2500:1
Screen size compatibility	40 - 200 \
Projector native resolution	SXGA (1280x1024)
Lamp type	SHP
Lamp power	275 W
Light source type	Lamp
Service life of light source	3000 h
Video in	XGA, Mac 19” (in intelligent compression), SVGA/VGA, Mac 16”/13”
I/O ports	2x component, 1x RCA video, 1x S-video, DVI-I (analogue component, digital & analogue RGB) x 1
Dimensions (WxDxH)	310 x 287 x 104 mm
Power requirements	100-240V AC, 50/60Hz
Power consumption (typical)	360 W
Market positioning	Home cinema

Weight and Dimensions

Weight	4300 g
