Ende.
JA
JA
NEIN
NEIN
JA
NEIN
JA
NEIN
JA
NEIN
JA
NEIN
JA
NEIN
JA
NEIN
JA
JA

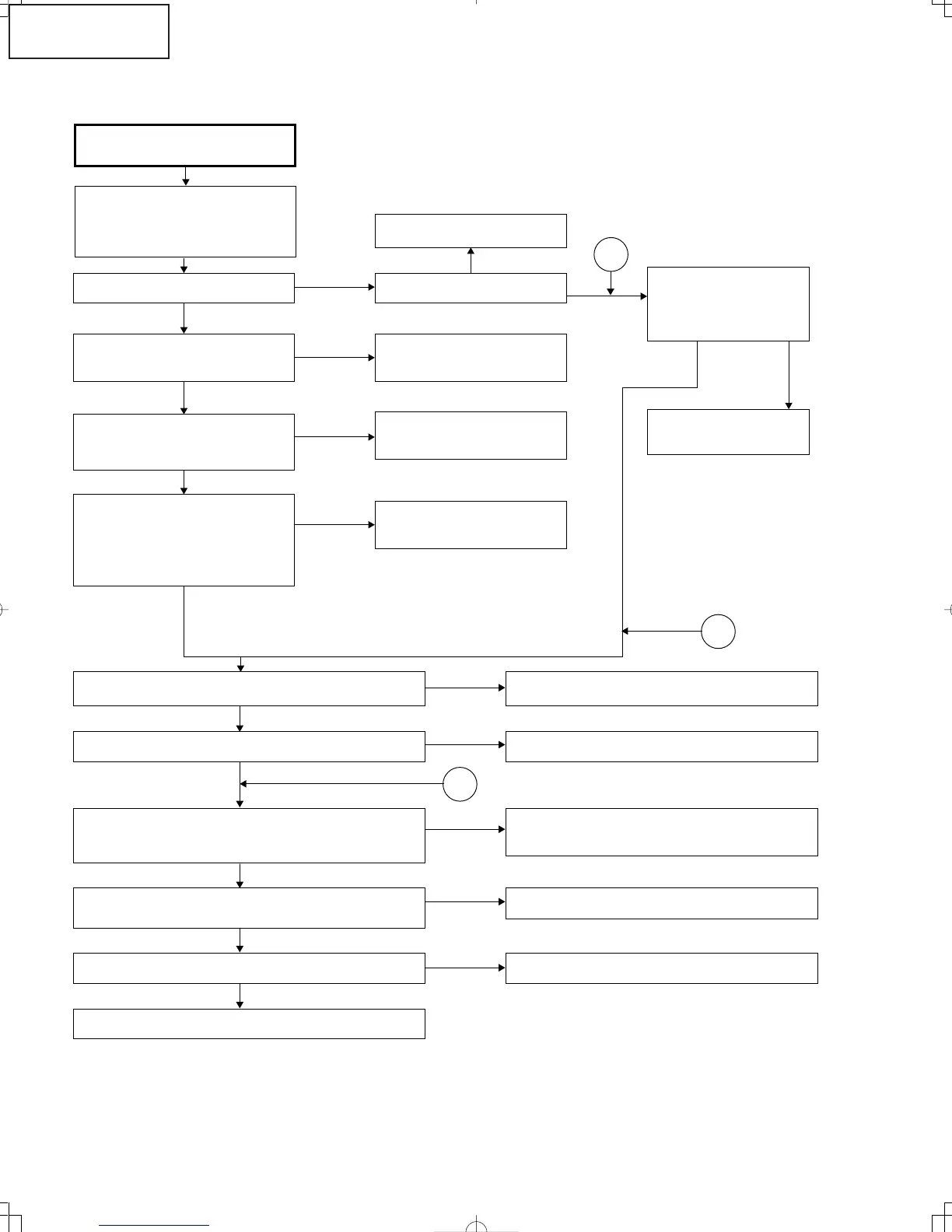

Prüfen des Videoeingangs
1
3
NEINJA
Liegt das synchronisierte
Signal an den Stiften (28)
und (29) von IC3102 an?
Die Peripherieschaltkreise
von IC3102 prüfen.
2
Memo
Das BAS-Videosignal ist Y/C-separiert durch IC3506 (3 Line
COM), und die resultierenden Signale werden an die Stifte (39)
und (41) von IC3105 angelegt.
Das Videosignal wird von den Farbdifferenz-Stiften (21), (22)
und (23) von IC3105 ausgegeben.
JA
JA
Das FBAS-Videosignal an INPUT4
einspeisen. INPUT4 mit den
Tasten am Gerät oder an der
Fernbedienung wählen.
Erscheint das Bild?
Liegt Eingang an den Stiften (1), (3) und (5) von IC3104 an?
Liegt Eingang an den Stiften (16), (18) und (20) von IC3104 an?
Kommt digitaler Ausgang von Stiften (64), (65), (66) und
(67) von IC6004?
Kommt Ausgang von IC8001 (DPORT)?
Die Formatierleiterplatte prüfen.
Liegt das Videosignale an den Stiften (43), (48) und (54)
von IC6004 und das synchronisierte Signal an den Stiften
(30) und (31) an?
Die Peripherieschaltkreise von IC3102 prüfen.
Die Peripherieschaltkreise von IC3104 prüfen.
Die Peripherieschaltkreise von IC6004 prüfen.
Die Peripherieschaltkreise von IC8001 prüfen.
In der Umgebung von IC3104, IC6001 und IC6002
prüfen.
Liegt das videosignal an Stift (1)
von IC3105 an?
Werden die Videosignale an Stifte
(39) und (41) von IC3105
angelegt?
Werden die Videosignale von den
Stiften (21), (22) und (23) von
IC3105 ausgegeben und an Stifte
(67), (68) und (69) von IC3102
angelegt?
Ist das Bild gestört?
IC3501 und seine
Peripheriekreise prüfen.
Die Signalleitung VIDEO-IN
von Q3505 prüfen.
IC3504, IC3506 und ihre
Peripheriekreise prüfen.
