106(108)

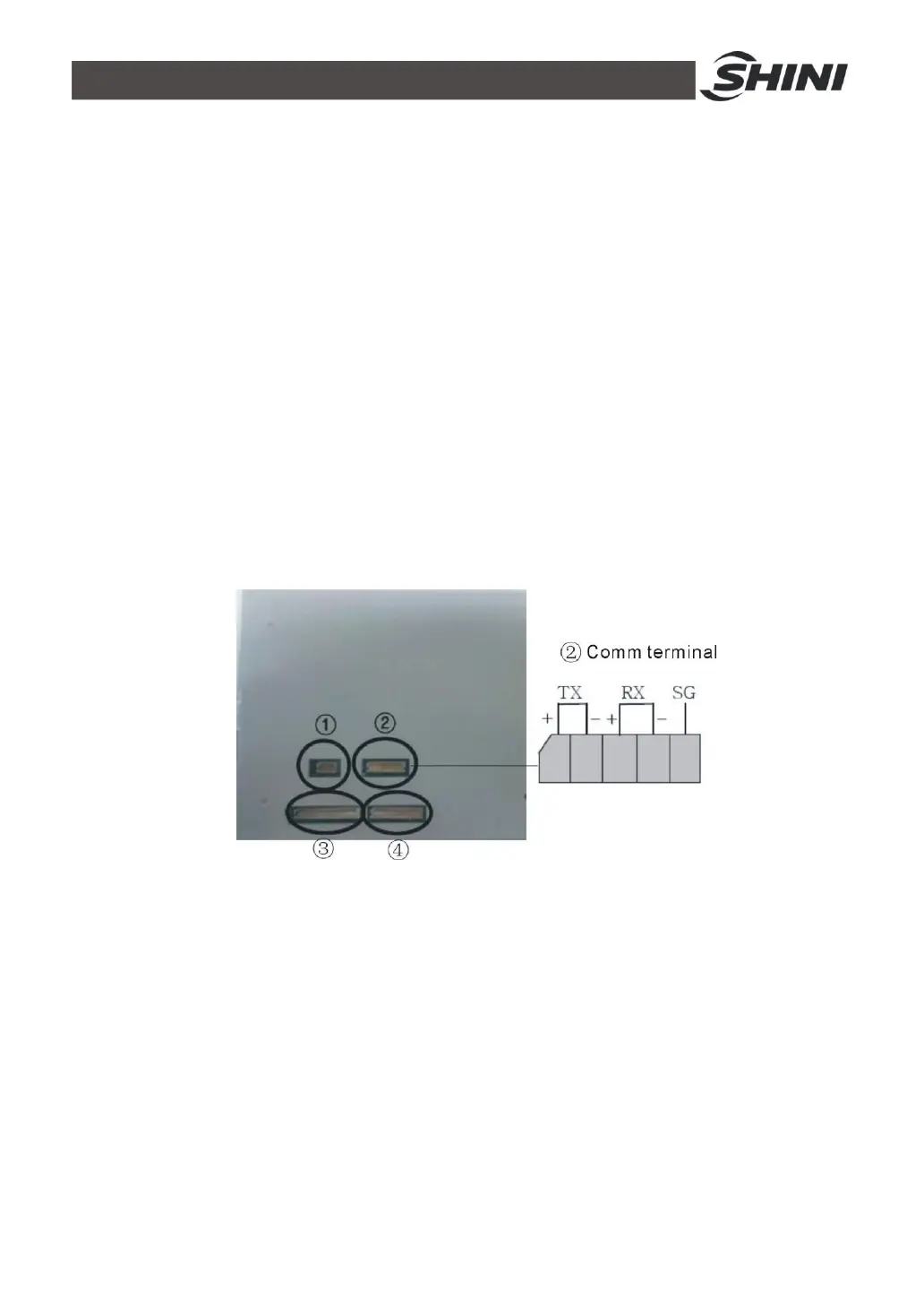

6.7 Displayer Terminal Connecting Diagram
① DI TERMINAL
1, 2: Run/stop di terminal
② COMM TERMINAL
1, 2, 3, 4: rs485 Comm terminal
5:Earth terminal
③ MAIN CN
Connet to the electric cables which also connected with stm100
④ TEST PIN
Test pin No connection
