Technische Daten

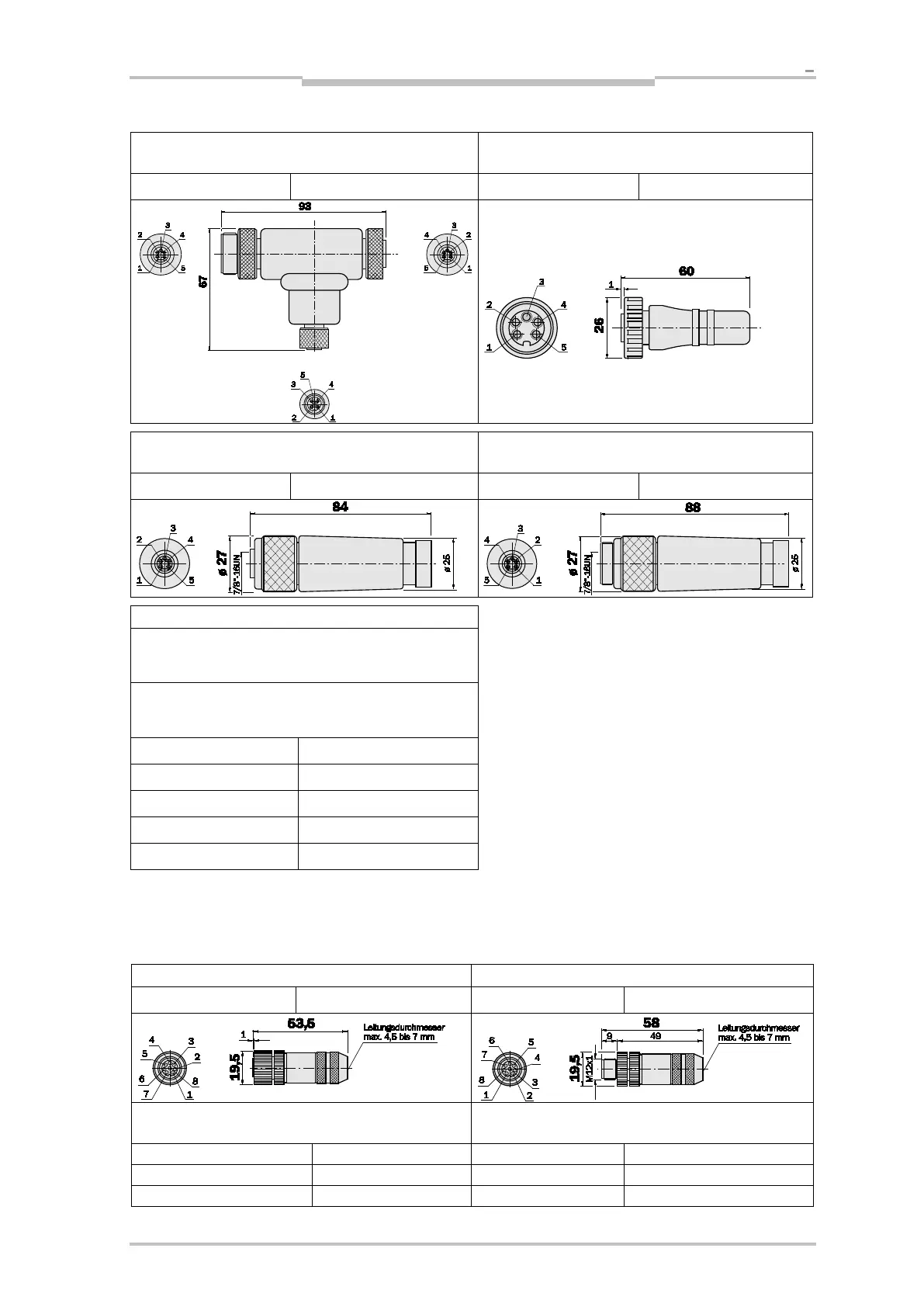

DeviceNet-T-Verteiler Dose M12, 5-polig, auf Stecker, Do-
se 7/8'', 5-polig
DeviceNet-Abschlusswiderstand, Dose 7/8'',
5-polig, gerade
Typ: SDO-02D78-SF Bestell-Nr.: 6028330 Typ: DOS-7805-GKEND Bestell-Nr.: 6028329
DeviceNet-Leitungsdose, 7/8'', 5-polig, gerade, PG16,
konfektionierbar
DeviceNet-Leitungsstecker, 7/8'', 5-polig, gerade, PG16,
konfektionierbar
Typ: DOS-7805-GK Bestell-Nr.: 6028331 Typ: STE-7805-GK Bestell-Nr.: 6028332
Pinbelegung
1 grn shield 4 wht CAN
H
2 red L+ 5 blu CAN
L
3 blk M
Leitung, 4 x 0,34 mm
2
, Adern paarweise verdrillt und
mit AL-PT-Folie geschirmt
Typ: LTG-2804-MW Bestell-Nr.: 6028328
Temperaturbereich
bewegt 10 ... +70
°
C
festverlegt 40 ... +70
°
C
Mantel PUR schwarz Ø 6,8 mm
Abschirmung Cu verzinnt
Anschlusstechnik für Hiperface-Schnittstelle
Hiperface
Leitungsdose, PG9, 8-polig, gerade, konfektionierbar
Leitungsstecker, PG9, 8-polig, gerade, konfektionierbar
Typ: DOS-1208-G Bestell-Nr.: 6028369 Typ: STE-1208-G Bestell-Nr.: 6028370
Leitungsdose, M12, 8-polig, gerade, angespritzte Leitung mit
Schirm über Rändelmutter
Leitung
2 m, DOL-1208-G02MAH1
Bestell-Nr.: 6032448
Typ: LTG-3108-MW
Bestell-Nr.: 6032456
5 m, DOL-1208-G05MAH1
Bestell-Nr.: 6032449
Temperaturbereich
bewegt 10 ... +70 °C
10 m, DOL-1208-G10MAH1
Bestell-Nr.: 6032450
festverlegt 40 ... +70 °C
