SICK WTS26P User Manual

0
10
(0.39)
30
(1.18)
20
(0.79)
40
(1.57)
500
(19.69)
400
(15.75)
300
(11.81)
200
(7.87)
100
(3.94)
0
y
x
Minimum distance in mm (y) between the set sensing
range (x) and white background (90 % remission)
Distance in mm (inch)
Black object (6 % remission)
Set sensing range x = 400 mm
Needed minimum distance to white
background y = 19 mm
Example:
Safe suppression of the background
yx
White
background (90 %)
1
6 %/90 %
3
90 %/90 %
2
18 %/90 %
Recommended sensing range for the best
performance

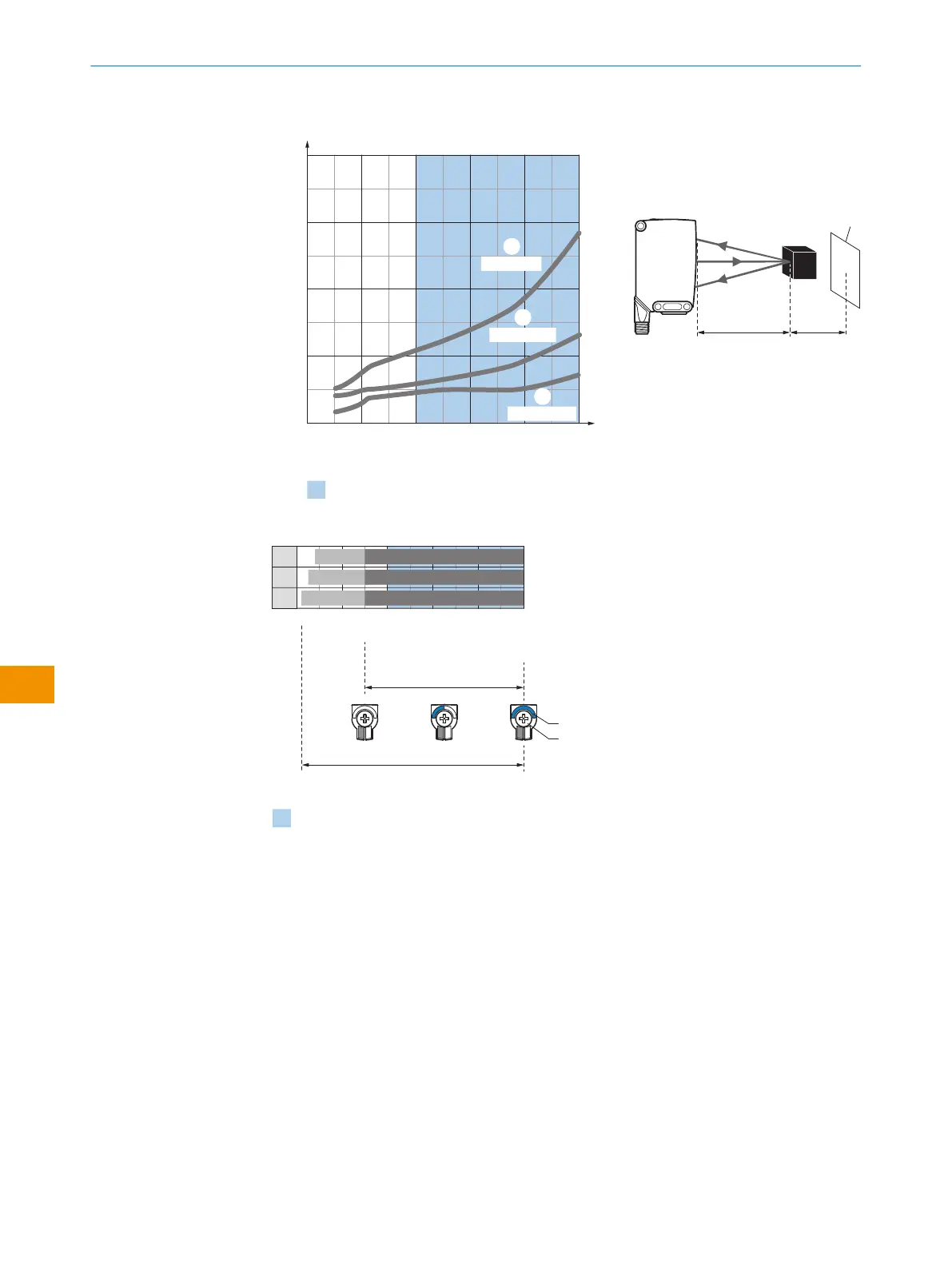

図 5: 特性曲線、WTS26G
0
150
150
500
500
500
Distance in mm (inch)
1
2
3
150
D
C
A B
BluePilot
E
F
Recommended sensing range for the best performance
40
25
10
500
(19.69)
400
(15.75)
300
(11.81)
200
(7.87)
100
(3.94)
図 6: 棒グラフ、WTS26G
1
黒い対象物、拡散反射率 6%
2
グレーの対象物、拡散反射率 18%
3
白い対象物、拡散反射率 90%
A
最小検出距離 (mm)
B
最大検出距離 (mm)
C
視野
D
調整範囲 切り替えしきい値
E
検出距離表示灯
F
プッシュターン要素
青
最高性能を発揮できる推奨検出距離範囲
7.3 検出距離の設定
プッシュターン要素を備えた WTS26x-xxxxxx2xAxx:
ティーチインボタンを押すと (約 1～3 秒) 検出距離を設定できます。要件に応じ
て、ポテンショメータで (ティーチインボタンを押さずに) 微調整することができま
す。
右へ回す: 検出距離が増大
取扱説明書
118
取 扱 説 明 書 | WTS26 8020355.1GI9/2022-07-13 | SICK
記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。
ja
